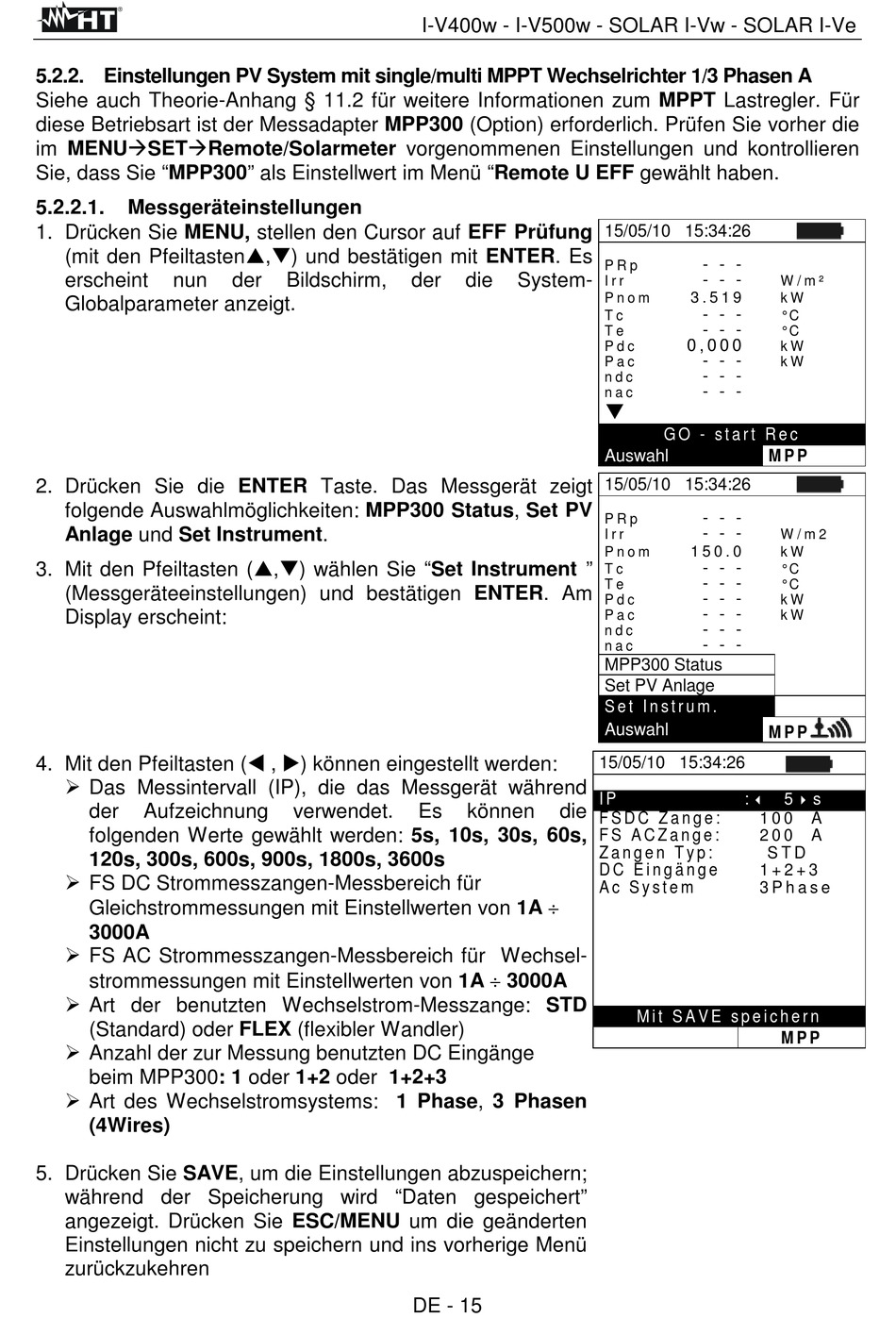

5.2.2. Einstellungen PV System mit single/multi MPPT Wechselrichter 1/3 Phasen A

Siehe auch Theorie-Anhang § 11.2 für weitere Informationen zum MPPT Lastregler. Für
diese Betriebsart ist der Messadapter MPP300 (Option) erforderlich. Prüfen Sie vorher die
im MENUSETRemote/Solarmeter vorgenommenen Einstellungen und kontrollieren
Sie, dass Sie "MPP300" als Einstellwert im Menü "Remote U EFF gewählt haben.
5.2.2.1. Messgeräteinstellungen
1. Drücken Sie MENU, stellen den Cursor auf EFF Prüfung
(mit den Pfeiltastenp,q) und bestätigen mit ENTER. Es
erscheint nun
Globalparameter anzeigt.
2. Drücken Sie die ENTER Taste. Das Messgerät zeigt
folgende Auswahlmöglichkeiten: MPP300 Status, Set PV
Anlage und Set Instrument.
3. Mit den Pfeiltasten (p,q) wählen Sie "Set Instrument "
(Messgeräteeinstellungen) und bestätigen ENTER. Am
Display erscheint:
4. Mit den Pfeiltasten (t , u) können eingestellt werden:
 Das Messintervall (IP), die das Messgerät während
der Aufzeichnung
folgenden Werte gewählt werden: 5s, 10s, 30s, 60s,
120s, 300s, 600s, 900s, 1800s, 3600s
 FS DC Strommesszangen-Messbereich für
Gleichstrommessungen mit Einstellwerten von 1A ÷
3000A
 FS AC Strommesszangen-Messbereich für Wechsel-
strommessungen mit Einstellwerten von 1A ÷ 3000A
 Art der benutzten Wechselstrom-Messzange: STD
(Standard) oder FLEX (flexibler Wandler)
 Anzahl der zur Messung benutzten DC Eingänge
beim MPP300: 1 oder 1+2 oder 1+2+3
 Art des Wechselstromsystems: 1 Phase, 3 Phasen
(4Wires)
5. Drücken Sie SAVE, um die Einstellungen abzuspeichern;
während der Speicherung wird "Daten gespeichert"
angezeigt. Drücken Sie ESC/MENU um die geänderten
Einstellungen nicht zu speichern und ins vorherige Menü
zurückzukehren
der Bildschirm,
verwendet.
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
der die System-
Es können die
DE - 15
15/05/10 15:34:26
- - -
P R p
- - -
I r r
3 . 5 1 9
P n o m
- - -
T c
- - -
T e
0 , 0 0 0
P d c
- - -
P a c
- - -
n d c
- - -
n a c
q
G O - s t a r t R e c
Auswahl
15/05/10 15:34:26
- - -
P R p
- - -
I r r
1 5 0 . 0
P n o m
- - -
T c
- - -
T e
- - -
P d c
- - -
P a c
- - -
n d c
- - -
n a c
MPP300 Status
Set PV Anlage
S e t I n s t r u m .
Auswahl
15/05/10 15:34:26
I P
: 
F S D C Z a n g e :
1 0 0
F S A C Z a n g e : 2 0 0
Z a n g e n T y p : S T D
D C E i n g ä n g e
1 + 2 + 3
A c S y s t e m
3 P h a s e
M i t S A V E s p e i c h e r n
W / m ²
k W
° C
° C
k W
k W
M P P
W / m 2
k W
° C
° C
k W
k W
M P P
5  s
A
A
M P P
