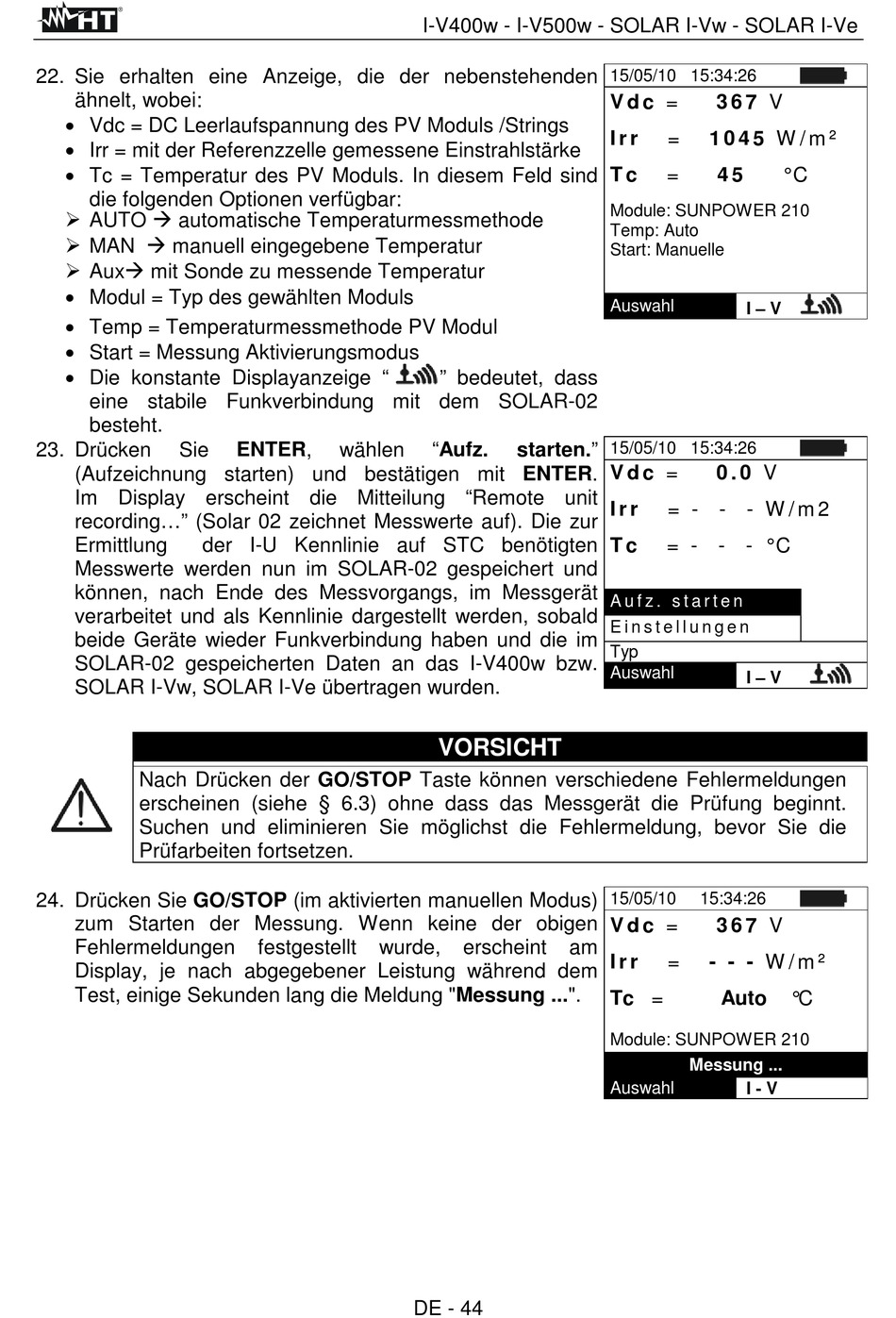

22. Sie erhalten eine Anzeige, die der nebenstehenden
ähnelt, wobei:
• Vdc = DC Leerlaufspannung des PV Moduls /Strings
• Irr = mit der Referenzzelle gemessene Einstrahlstärke
• Tc = Temperatur des PV Moduls. In diesem Feld sind
die folgenden Optionen verfügbar:
AUTO automatische Temperaturmessmethode
MAN manuell eingegebene Temperatur
Aux mit Sonde zu messende Temperatur
• Modul = Typ des gewählten Moduls
• Temp = Temperaturmessmethode PV Modul
• Start = Messung Aktivierungsmodus
• Die konstante Displayanzeige "
eine stabile Funkverbindung mit dem SOLAR-02
besteht.
23. Drücken
Sie
(Aufzeichnung starten) und bestätigen mit ENTER.
Im Display erscheint die Mitteilung "Remote unit
recording..." (Solar 02 zeichnet Messwerte auf). Die zur
Ermittlung
der I-U Kennlinie auf STC benötigten
Messwerte werden nun im SOLAR-02 gespeichert und
können, nach Ende des Messvorgangs, im Messgerät
verarbeitet und als Kennlinie dargestellt werden, sobald
beide Geräte wieder Funkverbindung haben und die im
SOLAR-02 gespeicherten Daten an das I-V400w bzw.
SOLAR I-Vw, SOLAR I-Ve übertragen wurden.
Nach Drücken der GO/STOP Taste können verschiedene Fehlermeldungen
erscheinen (siehe § 6.3) ohne dass das Messgerät die Prüfung beginnt.
Suchen und eliminieren Sie möglichst die Fehlermeldung, bevor Sie die
Prüfarbeiten fortsetzen.
24. Drücken Sie GO/STOP (im aktivierten manuellen Modus)
zum Starten der Messung. Wenn keine der obigen
Fehlermeldungen
Display, je nach abgegebener Leistung während dem
Test, einige Sekunden lang die Meldung "Messung ...".
ENTER,
wählen
festgestellt
wurde,
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
" bedeutet, dass
"Aufz.
starten."
VORSICHT
erscheint
am
DE - 44
15/05/10 15:34:26
V d c =
3 6 7 V
I r r
=
1 0 4 5 W / m ²
T c
=
4 5
Module: SUNPOWER 210
Temp: Auto
Start: Manuelle
Auswahl
I – V
15/05/10 15:34:26
V d c =
0 . 0 V
I r r
= - - - W / m 2
T c
= - - - ° C
A u f z . s t a r t e n
E i n s t e l l u n g e n
Typ
Auswahl
I – V
15/05/10
15:34:26
V d c =
3 6 7 V
I r r
=
- - - W / m ²
Tc =
Auto
Module: SUNPOWER 210
Messung ...
Auswahl
I - V
° C
°C
