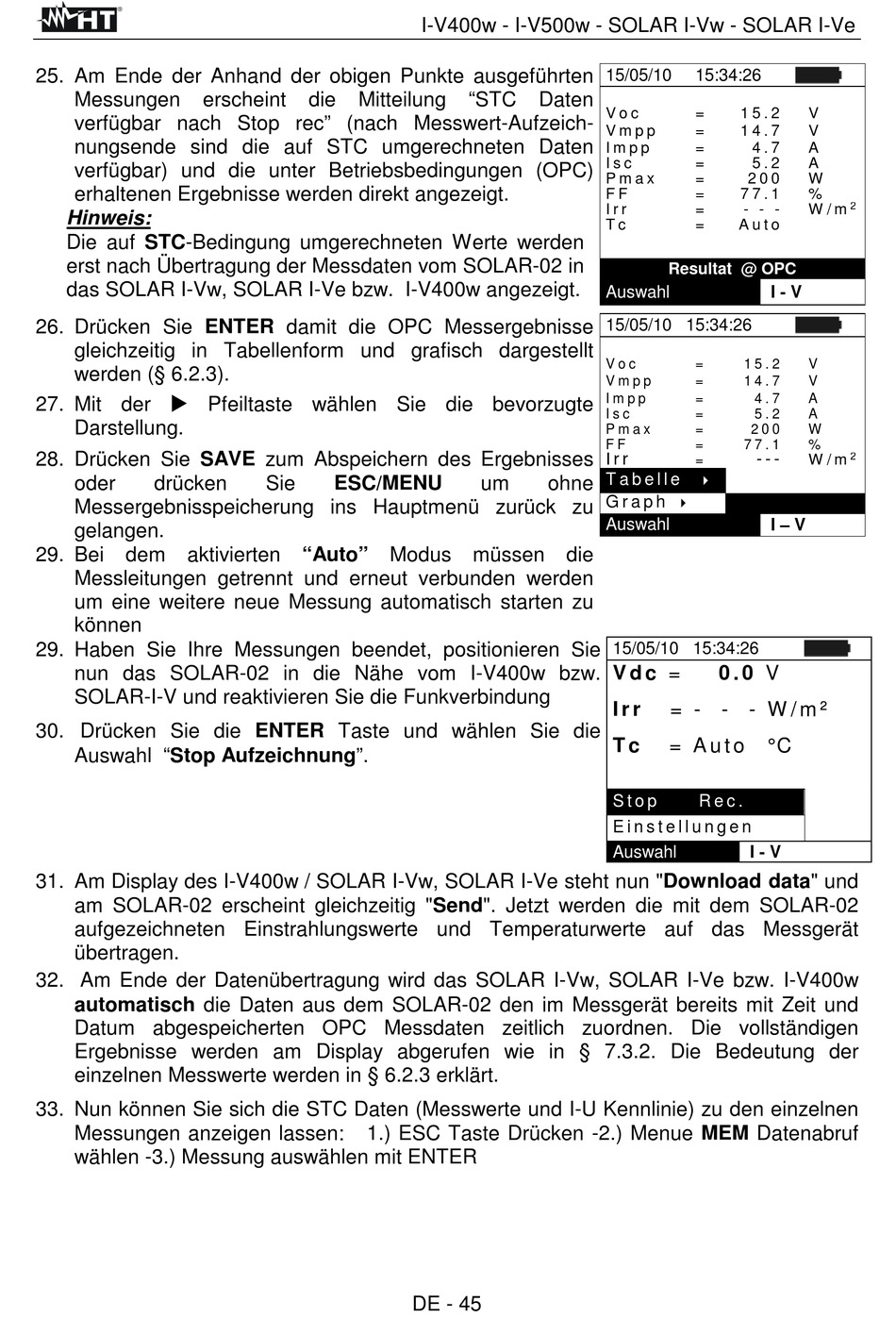

25. Am Ende der Anhand der obigen Punkte ausgeführten
Messungen
erscheint
verfügbar nach Stop rec" (nach Messwert-Aufzeich-
nungsende sind die auf STC umgerechneten Daten
verfügbar) und die unter Betriebsbedingungen (OPC)
erhaltenen Ergebnisse werden direkt angezeigt.
Hinweis:
Die auf STC-Bedingung umgerechneten Werte werden
erst nach Übertragung der Messdaten vom SOLAR-02 in
das SOLAR I-Vw, SOLAR I-Ve bzw. I-V400w angezeigt.
26. Drücken Sie ENTER damit die OPC Messergebnisse
gleichzeitig in Tabellenform und grafisch dargestellt
werden (§ 6.2.3).
27. Mit der u Pfeiltaste wählen Sie die bevorzugte
Darstellung.
28. Drücken Sie SAVE zum Abspeichern des Ergebnisses
oder
drücken
Messergebnisspeicherung ins Hauptmenü zurück zu
gelangen.
29. Bei dem
aktivierten "Auto" Modus müssen die
Messleitungen getrennt und erneut verbunden werden
um eine weitere neue Messung automatisch starten zu
können
29. Haben Sie Ihre Messungen beendet, positionieren Sie
nun das SOLAR-02 in die Nähe vom I-V400w bzw.
SOLAR-I-V und reaktivieren Sie die Funkverbindung
30. Drücken Sie die ENTER Taste und wählen Sie die
Auswahl "Stop Aufzeichnung".
31. Am Display des I-V400w / SOLAR I-Vw, SOLAR I-Ve steht nun "Download data" und
am SOLAR-02 erscheint gleichzeitig "Send". Jetzt werden die mit dem SOLAR-02
aufgezeichneten Einstrahlungswerte und Temperaturwerte auf das Messgerät
übertragen.
32. Am Ende der Datenübertragung wird das SOLAR I-Vw, SOLAR I-Ve bzw. I-V400w
automatisch die Daten aus dem SOLAR-02 den im Messgerät bereits mit Zeit und
Datum abgespeicherten OPC Messdaten zeitlich zuordnen. Die vollständigen
Ergebnisse werden am Display abgerufen wie in § 7.3.2. Die Bedeutung der
einzelnen Messwerte werden in § 6.2.3 erklärt.
33. Nun können Sie sich die STC Daten (Messwerte und I-U Kennlinie) zu den einzelnen
Messungen anzeigen lassen:
wählen -3.) Messung auswählen mit ENTER
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
die
Mitteilung
Sie
ESC/MENU
1.) ESC Taste Drücken -2.) Menue MEM Datenabruf
DE - 45
15/05/10
"STC
Daten
V o c
V m p p
I m p p
I s c
P m a x
F F
I r r
T c
Auswahl
15/05/10 15:34:26
V o c
V m p p
I m p p
I s c
P m a x
F F
I r r
T a b e l l e
um
ohne
G r a p h
Auswahl
15/05/10 15:34:26
V d c =
I r r
T c
S t o p
E i n s t e l l u n g e n
Auswahl
15:34:26
=
1 5 . 2
V
=
1 4 . 7
V
=
4 . 7
A
=
5 . 2
A
=
2 0 0
W
=
7 7 . 1
%
=
- - -
W / m
=
A u t o
Resultat @ OPC
I - V
=
1 5 . 2
V
=
1 4 . 7
V
=
4 . 7
A
=
5 . 2
A
=
2 0 0
W
=
7 7 . 1
%
- - -
W / m
=
I – V
0 . 0 V
= - - - W / m ²
= A u t o ° C
R e c .
I - V
2
2
