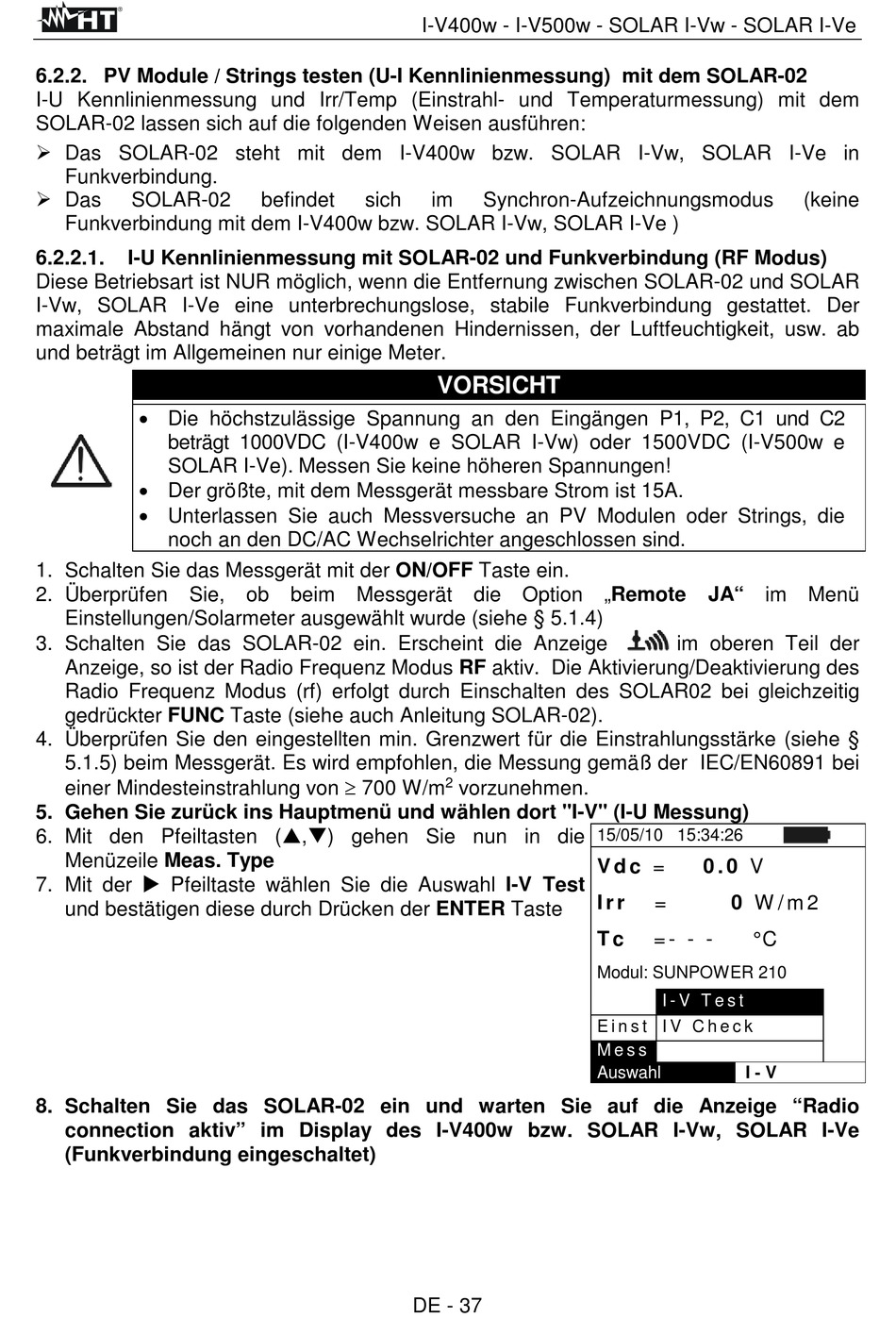

6.2.2. PV Module / Strings testen (U-I Kennlinienmessung) mit dem SOLAR-02
I-U Kennlinienmessung und Irr/Temp (Einstrahl- und Temperaturmessung) mit dem
SOLAR-02 lassen sich auf die folgenden Weisen ausführen:
Das SOLAR-02 steht mit dem I-V400w bzw. SOLAR I-Vw, SOLAR I-Ve in
Funkverbindung.
Das
SOLAR-02
Funkverbindung mit dem I-V400w bzw. SOLAR I-Vw, SOLAR I-Ve )
6.2.2.1.
I-U Kennlinienmessung mit SOLAR-02 und Funkverbindung (RF Modus)
Diese Betriebsart ist NUR möglich, wenn die Entfernung zwischen SOLAR-02 und SOLAR
I-Vw, SOLAR I-Ve eine unterbrechungslose, stabile Funkverbindung gestattet. Der
maximale Abstand hängt von vorhandenen Hindernissen, der Luftfeuchtigkeit, usw. ab
und beträgt im Allgemeinen nur einige Meter.
• Die höchstzulässige Spannung an den Eingängen P1, P2, C1 und C2
beträgt 1000VDC (I-V400w e SOLAR I-Vw) oder 1500VDC (I-V500w e
SOLAR I-Ve). Messen Sie keine höheren Spannungen!
• Der größte, mit dem Messgerät messbare Strom ist 15A.
• Unterlassen Sie auch Messversuche an PV Modulen oder Strings, die
noch an den DC/AC Wechselrichter angeschlossen sind.
1. Schalten Sie das Messgerät mit der ON/OFF Taste ein.
2. Überprüfen Sie, ob beim Messgerät die Option „Remote
Einstellungen/Solarmeter ausgewählt wurde (siehe § 5.1.4)
3. Schalten Sie das SOLAR-02 ein. Erscheint die Anzeige
Anzeige, so ist der Radio Frequenz Modus RF aktiv. Die Aktivierung/Deaktivierung des
Radio Frequenz Modus (rf) erfolgt durch Einschalten des SOLAR02 bei gleichzeitig
gedrückter FUNC Taste (siehe auch Anleitung SOLAR-02).
4. Überprüfen Sie den eingestellten min. Grenzwert für die Einstrahlungsstärke (siehe §
5.1.5) beim Messgerät. Es wird empfohlen, die Messung gemäß der IEC/EN60891 bei
einer Mindesteinstrahlung von ≥ 700 W/m
5. Gehen Sie zurück ins Hauptmenü und wählen dort "I-V" (I-U Messung)
6. Mit den Pfeiltasten (p,q) gehen Sie nun in die
Menüzeile Meas. Type
7. Mit der u Pfeiltaste wählen Sie die Auswahl I-V Test
und bestätigen diese durch Drücken der ENTER Taste
8. Schalten Sie das SOLAR-02 ein und warten Sie auf die Anzeige "Radio
connection aktiv" im Display des I-V400w bzw. SOLAR I-Vw, SOLAR I-Ve
(Funkverbindung eingeschaltet)
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
befindet
sich
DE - 37
im
Synchron-Aufzeichnungsmodus
VORSICHT
2
vorzunehmen.
15/05/10 15:34:26
V d c =
I r r
T c
Modul: SUNPOWER 210
E i n s t I V C h e c k
M e s s
Auswahl
(keine
JA" im Menü
im oberen Teil der
0 . 0 V
=
0 W / m 2
= - - -
° C
I - V T e s t
I - V
