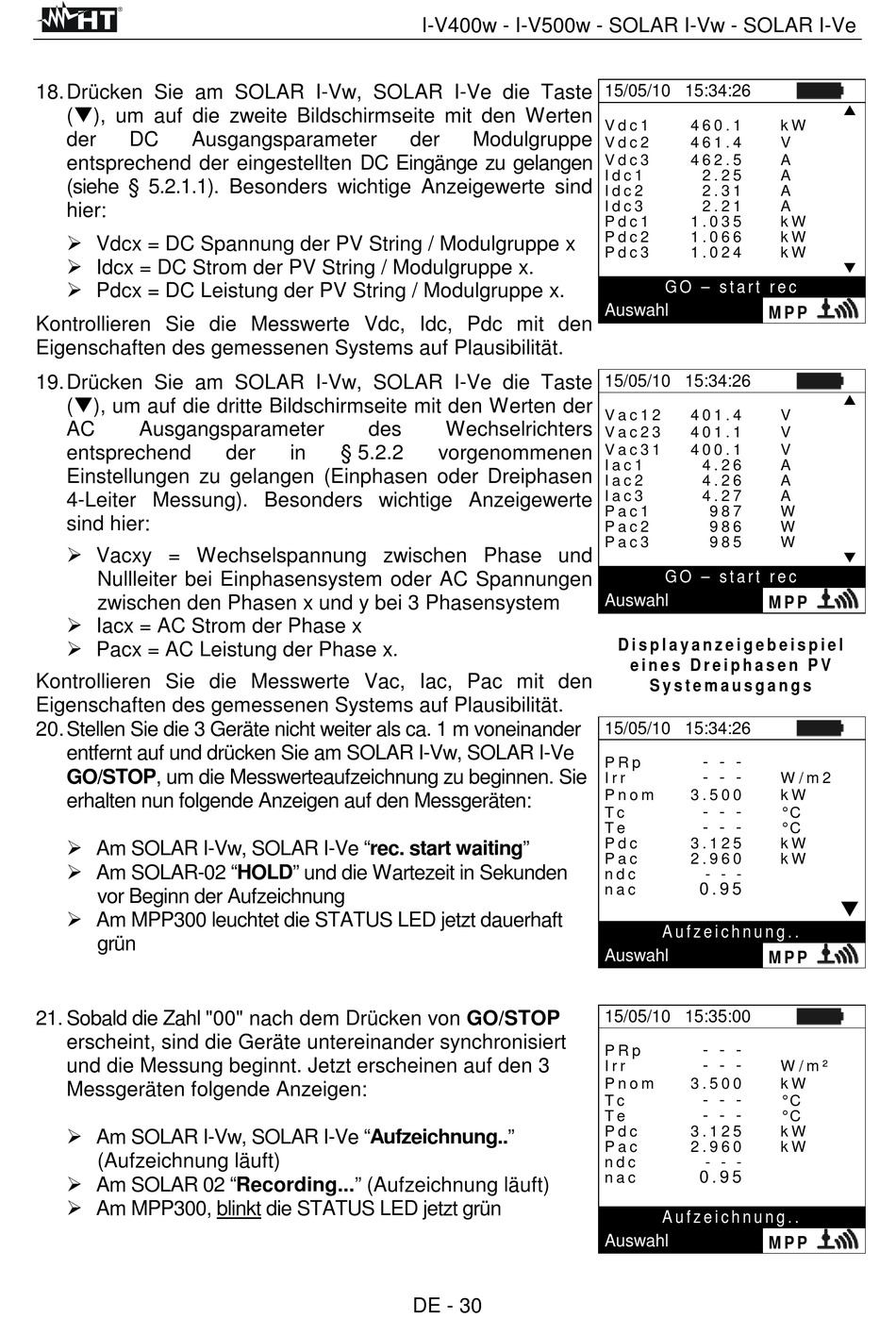

18. Drücken Sie am SOLAR I-Vw, SOLAR I-Ve die Taste
(q), um auf die zweite Bildschirmseite mit den Werten
der
DC
Ausgangsparameter
entsprechend der eingestellten DC Eingänge zu gelangen
(siehe § 5.2.1.1). Besonders wichtige Anzeigewerte sind
hier:
Vdcx = DC Spannung der PV String / Modulgruppe x
Idcx = DC Strom der PV String / Modulgruppe x.
Pdcx = DC Leistung der PV String / Modulgruppe x.
Kontrollieren Sie die Messwerte Vdc, Idc, Pdc mit den
Eigenschaften des gemessenen Systems auf Plausibilität.
19. Drücken Sie am SOLAR I-Vw, SOLAR I-Ve die Taste
(q), um auf die dritte Bildschirmseite mit den Werten der
AC
Ausgangsparameter
entsprechend
Einstellungen zu gelangen (Einphasen oder Dreiphasen
4-Leiter Messung). Besonders wichtige Anzeigewerte
sind hier:
Vacxy = Wechselspannung zwischen Phase und
Nullleiter bei Einphasensystem oder AC Spannungen
zwischen den Phasen x und y bei 3 Phasensystem
Iacx = AC Strom der Phase x
Pacx = AC Leistung der Phase x.
Kontrollieren Sie die Messwerte Vac, Iac, Pac mit den
Eigenschaften des gemessenen Systems auf Plausibilität.
20. Stellen Sie die 3 Geräte nicht weiter als ca. 1 m voneinander
entfernt auf und drücken Sie am SOLAR I-Vw, SOLAR I-Ve
GO/STOP, um die Messwerteaufzeichnung zu beginnen. Sie
erhalten nun folgende Anzeigen auf den Messgeräten:
Am SOLAR I-Vw, SOLAR I-Ve "rec. start waiting"
Am SOLAR-02 "HOLD" und die Wartezeit in Sekunden
vor Beginn der Aufzeichnung
Am MPP300 leuchtet die STATUS LED jetzt dauerhaft
grün
21. Sobald die Zahl "00" nach dem Drücken von GO/STOP
erscheint, sind die Geräte untereinander synchronisiert
und die Messung beginnt. Jetzt erscheinen auf den 3
Messgeräten folgende Anzeigen:
Am SOLAR I-Vw, SOLAR I-Ve "Aufzeichnung.."
(Aufzeichnung läuft)
Am SOLAR 02 "Recording..." (Aufzeichnung läuft)
Am MPP300, blinkt die STATUS LED jetzt grün
des
der
in
§ 5.2.2
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
der
Modulgruppe
Wechselrichters
vorgenommenen
DE - 30
15/05/10 15:34:26
V d c 1
4 6 0 . 1
V d c 2
4 6 1 . 4
V d c 3
4 6 2 . 5
I d c 1
2 . 2 5
I d c 2
2 . 3 1
I d c 3
2 . 2 1
P d c 1
1 . 0 3 5
P d c 2
1 . 0 6 6
P d c 3
1 . 0 2 4
G O – s t a r t r e c
Auswahl
M P P
15/05/10 15:34:26
V a c 1 2
4 0 1 . 4
V a c 2 3
4 0 1 . 1
V a c 3 1
4 0 0 . 1
I a c 1
4 . 2 6
I a c 2
4 . 2 6
I a c 3
4 . 2 7
P a c 1
9 8 7
P a c 2
9 8 6
P a c 3
9 8 5
G O – s t a r t r e c
Auswahl
M P P
D i s p l a y a n z e i g e b e i s p i e l
e i n e s D r e i p h a s e n P V
S y s t e m a u s g a n g s
15/05/10 15:34:26
- - -
P R p
- - -
I r r
P n o m
3 . 5 0 0
- - -
T c
- - -
T e
P d c
3 . 1 2 5
P a c
2 . 9 6 0
n d c
- - -
0 . 9 5
n a c
A u f z e i c h n u n g . .
Auswahl
M P P
15/05/10 15:35:00
- - -
P R p
- - -
I r r
P n o m
3 . 5 0 0
- - -
T c
- - -
T e
P d c
3 . 1 2 5
P a c
2 . 9 6 0
n d c
- - -
0 . 9 5
n a c
A u f z e i c h n u n g . .
Auswahl
M P P
p
k W
V
A
A
A
A
k W
k W
k W
q
p
V
V
V
A
A
A
W
W
W
q
W / m 2
k W
° C
° C
k W
k W
q
W / m ²
k W
° C
° C
k W
k W
