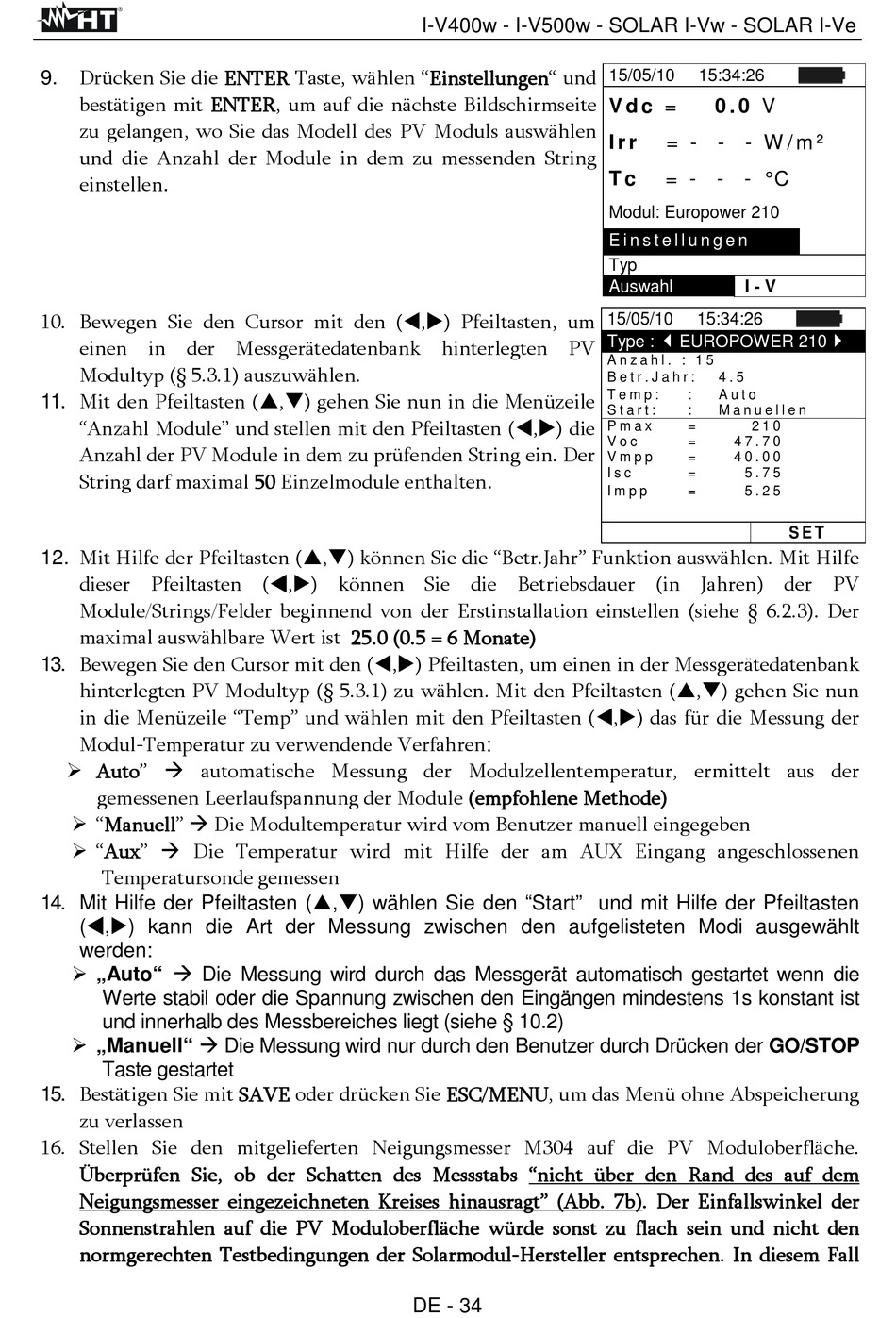

Drücken Sie die ENTER Taste, wählen "Einstellungen" und
9.
bestätigen mit ENTER, um auf die nächste Bildschirmseite
zu gelangen, wo Sie das Modell des PV Moduls auswählen
und die Anzahl der Module in dem zu messenden String
einstellen.
10. Bewegen Sie den Cursor mit den (t,u) Pfeiltasten, um
einen in der Messgerätedatenbank hinterlegten PV
Modultyp (§ 5.3.1) auszuwählen.
11. Mit den Pfeiltasten (p,q) gehen Sie nun in die Menüzeile
"Anzahl Module" und stellen mit den Pfeiltasten (t,u) die
Anzahl der PV Module in dem zu prüfenden String ein. Der
String darf maximal 50 Einzelmodule enthalten.
12. Mit Hilfe der Pfeiltasten (p,q) können Sie die "Betr.Jahr" Funktion auswählen. Mit Hilfe
dieser Pfeiltasten (t,u) können Sie die Betriebsdauer (in Jahren) der PV
Module/Strings/Felder beginnend von der Erstinstallation einstellen (siehe § 6.2.3). Der
maximal auswählbare Wert ist 25.0 (0.5 = 6 Monate)
13. Bewegen Sie den Cursor mit den (t,u) Pfeiltasten, um einen in der Messgerätedatenbank
hinterlegten PV Modultyp (§ 5.3.1) zu wählen. Mit den Pfeiltasten (p,q) gehen Sie nun
in die Menüzeile "Temp" und wählen mit den Pfeiltasten (t,u) das für die Messung der
Modul-Temperatur zu verwendende Verfahren:
Auto" automatische Messung der Modulzellentemperatur, ermittelt aus der
gemessenen Leerlaufspannung der Module (empfohlene Methode)
"Manuell" Die Modultemperatur wird vom Benutzer manuell eingegeben
"Aux" Die Temperatur wird mit Hilfe der am AUX Eingang angeschlossenen
Temperatursonde gemessen
14. Mit Hilfe der Pfeiltasten (p,q) wählen Sie den "Start" und mit Hilfe der Pfeiltasten
(t,u) kann die Art der Messung zwischen den aufgelisteten Modi ausgewählt
werden:
„Auto" Die Messung wird durch das Messgerät automatisch gestartet wenn die
Werte stabil oder die Spannung zwischen den Eingängen mindestens 1s konstant ist
und innerhalb des Messbereiches liegt (siehe § 10.2)
„Manuell" Die Messung wird nur durch den Benutzer durch Drücken der GO/STOP
Taste gestartet
15. Bestätigen Sie mit SAVE oder drücken Sie ESC/MENU, um das Menü ohne Abspeicherung
zu verlassen
16. Stellen Sie den mitgelieferten Neigungsmesser M304 auf die PV Moduloberfläche.
Überprüfen Sie, ob der Schatten des Messstabs "nicht über den Rand des auf dem
Neigungsmesser eingezeichneten Kreises hinausragt" (Abb. 7b). Der Einfallswinkel der
Sonnenstrahlen auf die PV Moduloberfläche würde sonst zu flach sein und nicht den
normgerechten Testbedingungen der Solarmodul-Hersteller entsprechen. In diesem Fall
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
DE - 34
15/05/10
15:34:26
V d c =
0 . 0 V
I r r
= - - - W / m ²
T c
= - - - ° C
Modul: Europower 210
E i n s t e l l u n g e n
Typ
Auswahl
I - V
15/05/10
15:34:26
Type :
EUROPOWER 210
A n z a h l . : 1 5
B e t r . J a h r :
4 . 5
T e m p :
:
A u t o
S t a r t :
:
M a n u e l l e n
P m a x
=
2 1 0
V o c
=
4 7 . 7 0
V m p p
=
4 0 . 0 0
I s c
=
5 . 7 5
I m p p
=
5 . 2 5
S E T
