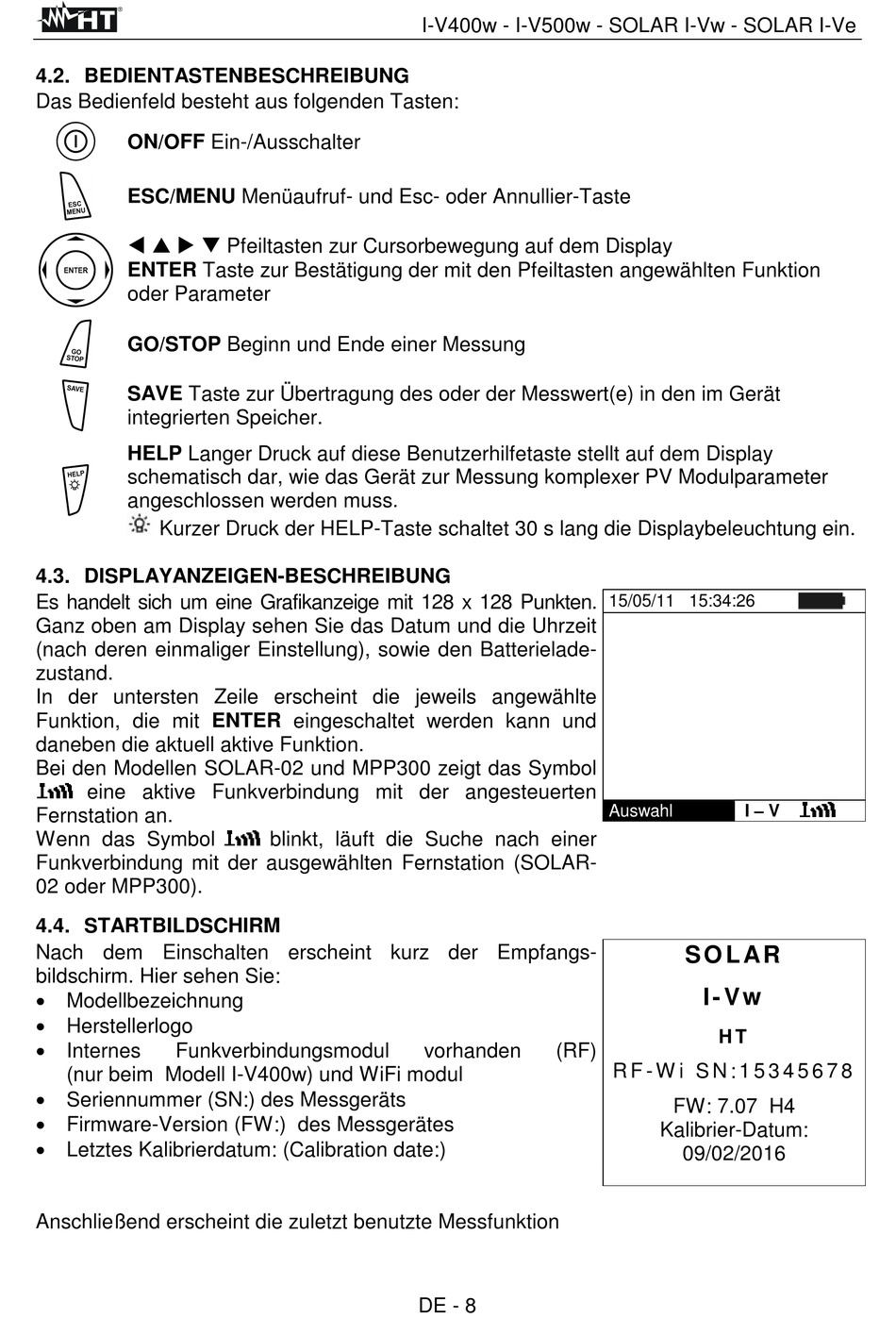

4.2. BEDIENTASTENBESCHREIBUNG
Das Bedienfeld besteht aus folgenden Tasten:
ON/OFF Ein-/Ausschalter
ESC/MENU Menüaufruf- und Esc- oder Annullier-Taste
t p u q Pfeiltasten zur Cursorbewegung auf dem Display
ENTER Taste zur Bestätigung der mit den Pfeiltasten angewählten Funktion
oder Parameter
GO/STOP Beginn und Ende einer Messung
SAVE Taste zur Übertragung des oder der Messwert(e) in den im Gerät
integrierten Speicher.
HELP Langer Druck auf diese Benutzerhilfetaste stellt auf dem Display
schematisch dar, wie das Gerät zur Messung komplexer PV Modulparameter
angeschlossen werden muss.
Kurzer Druck der HELP-Taste schaltet 30 s lang die Displaybeleuchtung ein.
4.3. DISPLAYANZEIGEN-BESCHREIBUNG
Es handelt sich um eine Grafikanzeige mit 128 x 128 Punkten.
Ganz oben am Display sehen Sie das Datum und die Uhrzeit
(nach deren einmaliger Einstellung), sowie den Batterielade-
zustand.
In der untersten Zeile erscheint die jeweils angewählte
Funktion, die mit ENTER eingeschaltet werden kann und
daneben die aktuell aktive Funktion.
Bei den Modellen SOLAR-02 und MPP300 zeigt das Symbol
eine aktive Funkverbindung mit der angesteuerten
Fernstation an.
Wenn das Symbol
Funkverbindung mit der ausgewählten Fernstation (SOLAR-
02 oder MPP300).
4.4. STARTBILDSCHIRM
Nach dem Einschalten erscheint kurz der Empfangs-
bildschirm. Hier sehen Sie:
• Modellbezeichnung
• Herstellerlogo
• Internes
Funkverbindungsmodul
(nur beim Modell I-V400w) und WiFi modul
• Seriennummer (SN:) des Messgeräts
• Firmware-Version (FW:) des Messgerätes
• Letztes Kalibrierdatum: (Calibration date:)
Anschließend erscheint die zuletzt benutzte Messfunktion
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
blinkt, läuft die Suche nach einer
vorhanden
DE - 8
15/05/11 15:34:26
Auswahl
S O L AR
I - V w
H T
(RF)
R F - W i S N : 1 5 3 4 5 6 7 8
FW: 7.07 H4
Kalibrier-Datum:
09/02/2016
I – V
