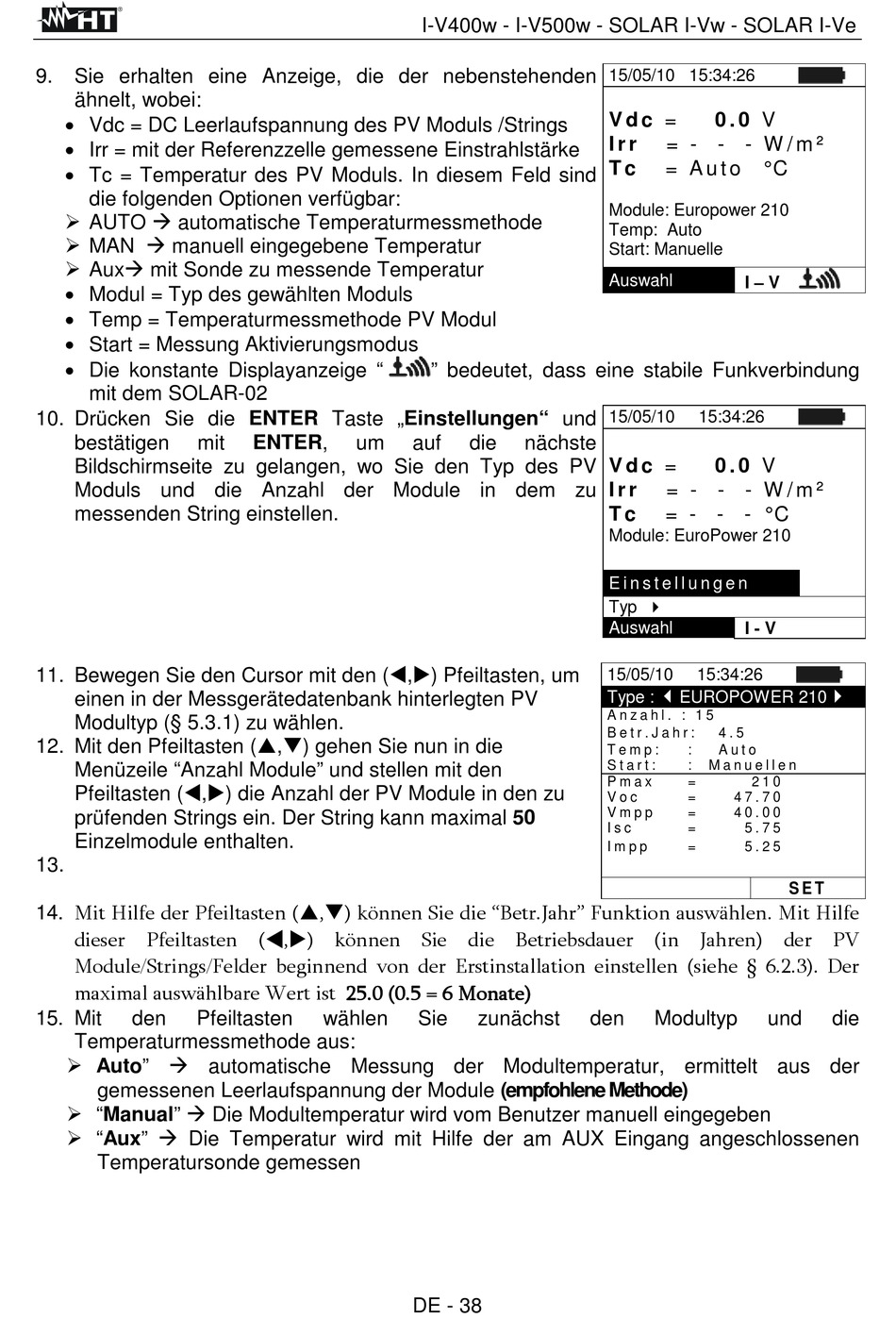

9.
Sie erhalten eine Anzeige, die der nebenstehenden
ähnelt, wobei:
• Vdc = DC Leerlaufspannung des PV Moduls /Strings
• Irr = mit der Referenzzelle gemessene Einstrahlstärke
• Tc = Temperatur des PV Moduls. In diesem Feld sind
die folgenden Optionen verfügbar:
AUTO automatische Temperaturmessmethode
MAN manuell eingegebene Temperatur
Aux mit Sonde zu messende Temperatur
• Modul = Typ des gewählten Moduls
• Temp = Temperaturmessmethode PV Modul
• Start = Messung Aktivierungsmodus
• Die konstante Displayanzeige "
mit dem SOLAR-02
10. Drücken Sie die ENTER Taste „Einstellungen" und
bestätigen
mit
Bildschirmseite zu gelangen, wo Sie den Typ des PV
Moduls und die Anzahl der Module in dem zu
messenden String einstellen.
11. Bewegen Sie den Cursor mit den (t,u) Pfeiltasten, um
einen in der Messgerätedatenbank hinterlegten PV
Modultyp (§ 5.3.1) zu wählen.
12. Mit den Pfeiltasten (p,q) gehen Sie nun in die
Menüzeile "Anzahl Module" und stellen mit den
Pfeiltasten (t,u) die Anzahl der PV Module in den zu
prüfenden Strings ein. Der String kann maximal 50
Einzelmodule enthalten.
13.
14. Mit Hilfe der Pfeiltasten (p,q) können Sie die "Betr.Jahr" Funktion auswählen. Mit Hilfe
dieser Pfeiltasten (t,u) können Sie die Betriebsdauer (in Jahren) der PV
Module/Strings/Felder beginnend von der Erstinstallation einstellen (siehe § 6.2.3). Der
maximal auswählbare Wert ist 25.0 (0.5 = 6 Monate)
15. Mit
den
Pfeiltasten
Temperaturmessmethode aus:
Auto" automatische Messung der Modultemperatur, ermittelt aus der
gemessenen Leerlaufspannung der Module (empfohlene Methode)
"Manual" Die Modultemperatur wird vom Benutzer manuell eingegeben
"Aux" Die Temperatur wird mit Hilfe der am AUX Eingang angeschlossenen
Temperatursonde gemessen
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
ENTER,
um
auf
wählen
Sie
DE - 38
" bedeutet, dass eine stabile Funkverbindung
die
nächste
zunächst
den
