ist keine Übereinstimmung der Messdaten mit jenen des Herstellers zu erwarten. Die
Messungen müssen folglich zu einer anderen Tageszeit vorgenommen werden
17. Befestigen Sie den Halter für die Referenzzelle mit den mitgelieferten Schrauben am
Rahmen der PV Moduls und stecken Sie die Referenzzelle möglichst mit den Anschlüssen
nach unten gerichtet auf den Halter. Die Zelle muss unbedingt exakt parallel zur Lage der
PV-Module ausgerichtet werden. Befestigen Sie sie mit den mitgelieferten Schrauben.
Verbinden Sie den Mono oder Multi Ausgang der mitgelieferte Referenzzelle
18.
(Einstrahlungssensor) über das Verbindungskabel mit dem IRR. Eingang des Messgerätes
(VORSICHT ! Ausgangssignal des Referenzzelle an das I-V400w anpassen!)
19. Falls erforderlich, befestigen Sie die Temperaturmesssonde mit einem Klebeband auf der
PV Modulrückseite und schließen sie das Anschlusskabel am AUX Eingang des Messgeräts
an.

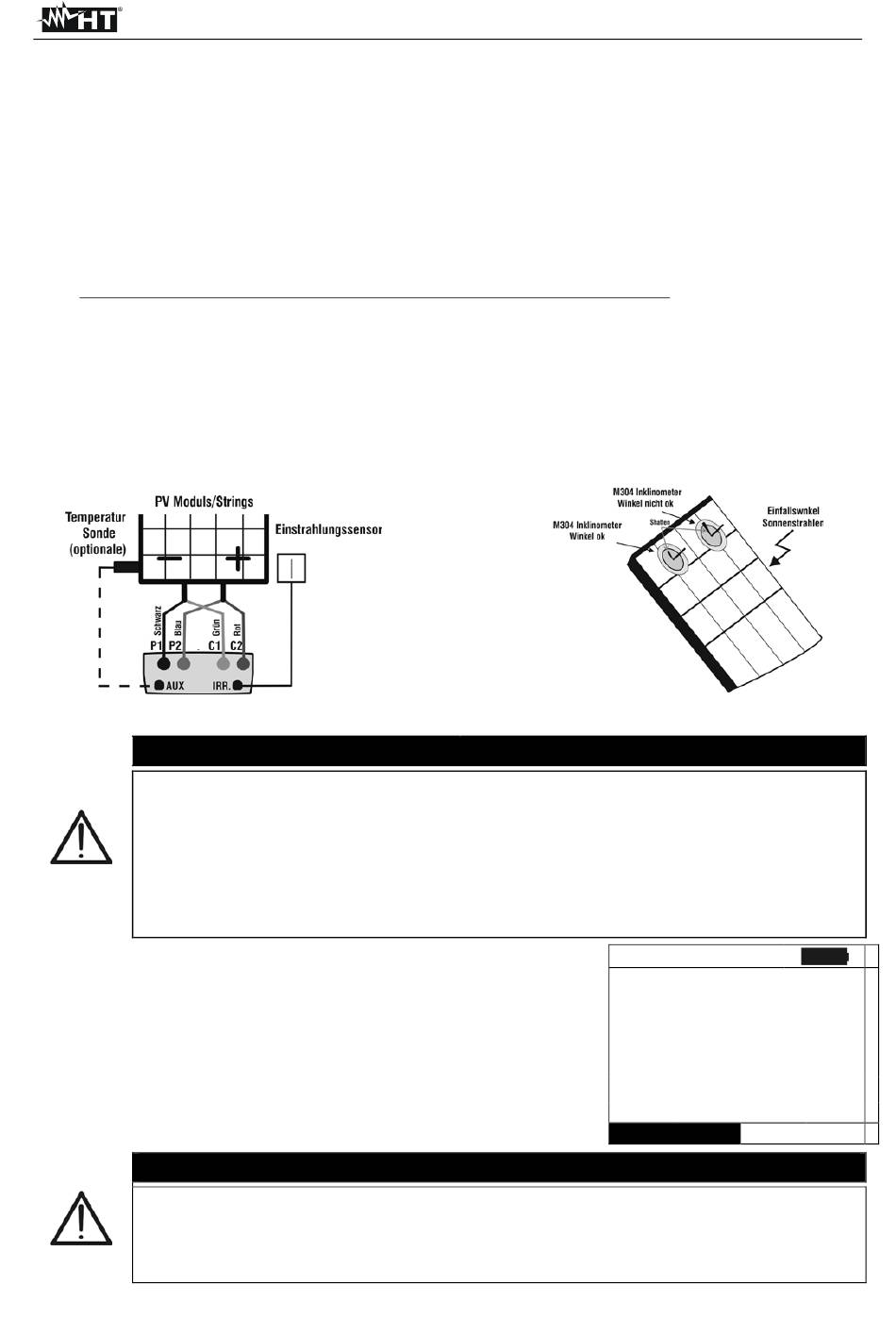

20. Wie in Abb. 7a illustriert, schließen Sie das Messgerät an das PV Modul oder an den String
an. Beachten Sie, dass der Minuspol des PV Moduls oder des Strings an den P1, C1
Messgeräte-Eingängen und deren Pluspol an den P2, C2 Eingängen angeschlossen werden
muss. Im aktivierten Auto Modus wird das optionale Zubehör KITKELVIN empfohlen
Abb. 7a: Anschluss des Messgeräts am PV Modul
Die von dem I-V400w bzw. SOLAR I-Vw, SOLAR I-Ve für Ausgangs-V DC und
I DC Messungen des PV Moduls/Strings benutzte Methode ist die "4-Leiter
Methode". So ist es möglich, auch Messleitungen unterschiedlicher Länge für
die Verbindung mit den Eingängen P1, C1, P2, C2 zu benutzen ohne die
Notwendigkeit einer Kalibration zur Kompensation des Kabel-Widerstandes.
Es wird empfohlen nur Messkabel mit einem Querschnitt von > 4mm² zu
benutzen.
21. Nach
Anschluss
Messgerät die Echtzeitwerte folgender Parameter an:
• Vdc = Leerlaufspannung des angeschlossenen Moduls
oder Strings
• Irr = Wert der von der Referenzzelle gemessenen
Einstrahlungsstärke
• Tc = Temperatur des PV Moduls
Nach Drücken der GO/STOP Taste können verschiedene Fehlermeldungen
erscheinen (siehe § 6.4) ohne dass das Messgerät die Prüfung beginnt.
Suchen und eliminieren Sie möglichst die Fehlermeldung, bevor Sie die
Prüfarbeiten fortsetzen
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
VORSICHT
der
Module/
Strings
VORSICHT
DE - 35
Abb. 7b: Positionierung des Inklinometers M304
zeigt
das
15/05/10
V d c =
I r r
=
T c
=
Module: SUNPOWER 210
Auswahl
15:34:26
3 6 7 V
1 0 4 5 W / m ²
4 5
° C
I - V
