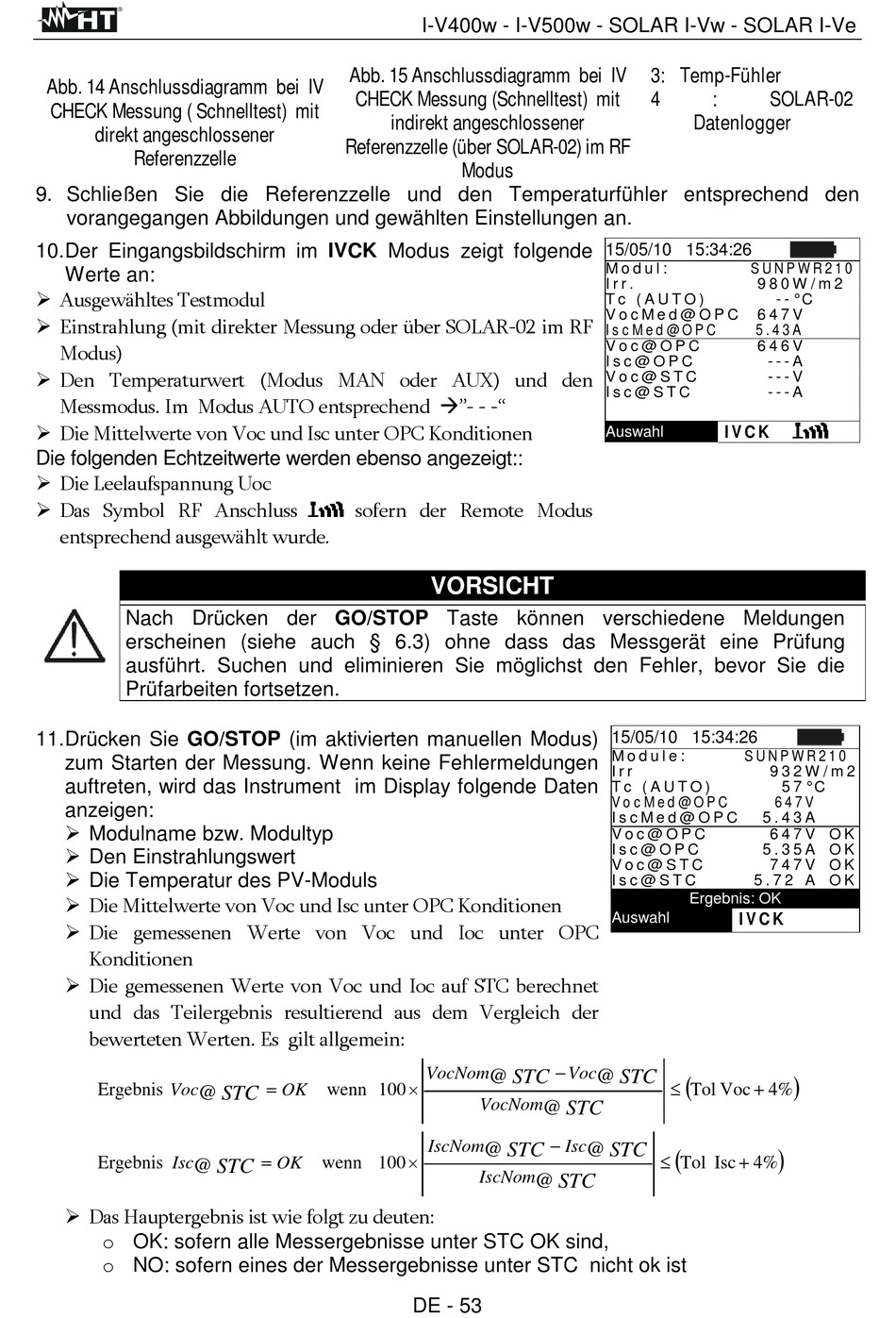

Abb. 14 Anschlussdiagramm bei IV
CHECK Messung ( Schnelltest) mit
direkt angeschlossener
Referenzzelle
9. Schließen Sie die Referenzzelle und den Temperaturfühler entsprechend den
vorangegangen Abbildungen und gewählten Einstellungen an.
10. Der Eingangsbildschirm im IVCK Modus zeigt folgende
Werte an:
Ausgewähltes Testmodul
Einstrahlung (mit direkter Messung oder über SOLAR-02 im RF
Modus)
Den Temperaturwert (Modus MAN oder AUX) und den
Messmodus. Im Modus AUTO entsprechend "- - -"
Die Mittelwerte von Voc und Isc unter OPC Konditionen
Die folgenden Echtzeitwerte werden ebenso angezeigt::
Die Leelaufspannung Uoc
Das Symbol RF Anschluss
entsprechend ausgewählt wurde.
Nach Drücken der GO/STOP Taste können verschiedene Meldungen
erscheinen (siehe auch § 6.3) ohne dass das Messgerät eine Prüfung
ausführt. Suchen und eliminieren Sie möglichst den Fehler, bevor Sie die
Prüfarbeiten fortsetzen.
11. Drücken Sie GO/STOP (im aktivierten manuellen Modus)
zum Starten der Messung. Wenn keine Fehlermeldungen
auftreten, wird das Instrument im Display folgende Daten
anzeigen:
Modulname bzw. Modultyp
Den Einstrahlungswert
Die Temperatur des PV-Moduls
Die Mittelwerte von Voc und Isc unter OPC Konditionen
Die gemessenen Werte von Voc und Ioc unter OPC
Konditionen
Die gemessenen Werte von Voc und Ioc auf STC berechnet
und das Teilergebnis resultierend aus dem Vergleich der
bewerteten Werten. Es gilt allgemein:
Ergebnis
Voc
@
Ergebnis
Isc
@
Das Hauptergebnis ist wie folgt zu deuten:
o OK: sofern alle Messergebnisse unter STC OK sind,
o NO: sofern eines der Messergebnisse unter STC nicht ok ist
Abb. 15 Anschlussdiagramm bei IV
CHECK Messung (Schnelltest) mit
Referenzzelle (über SOLAR-02) im RF
sofern der Remote Modus
=
OK
wenn
100
STC
=
OK
wenn
100
STC
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
indirekt angeschlossener
Modus
VORSICHT
−
VocNom
@
STC
×
VocNom
@
−
IscNom
@
STC
×
IscNom
@
STC
DE - 53
3: Temp-Fühler
4
:
Datenlogger
15/05/10 15:34:26
M o d u l :
I r r .
T c ( A U T O )
V o c M e d @ O P C
I s c M e d @ O P C
V o c @ O P C
I s c @ O P C
V o c @ S T C
I s c @ S T C
Auswahl
I V C K
15/05/10 15:34:26
M o d u l e :
I r r
T c ( A U T O )
V o c M e d @ O P C
I s c M e d @ O P C
V o c @ O P C
I s c @ O P C
V o c @ S T C
I s c @ S T C
Ergebnis: OK
Auswahl
Voc
(
@
STC
≤
Tol
Voc
STC
Isc
(
@
STC
≤
Tol
Isc
SOLAR-02
S U N P W R 2 1 0
9 8 0 W / m 2
- - ° C
6 4 7 V
5 . 4 3 A
6 4 6 V
- - - A
- - - V
- - - A
S U N P W R 2 1 0
9 3 2 W / m 2
5 7 ° C
6 4 7 V
5 . 4 3 A
6 4 7 V O K
5 . 3 5 A O K
7 4 7 V O K
5 . 7 2 A O K
I V C K
)
+
4%
)
+
4%
