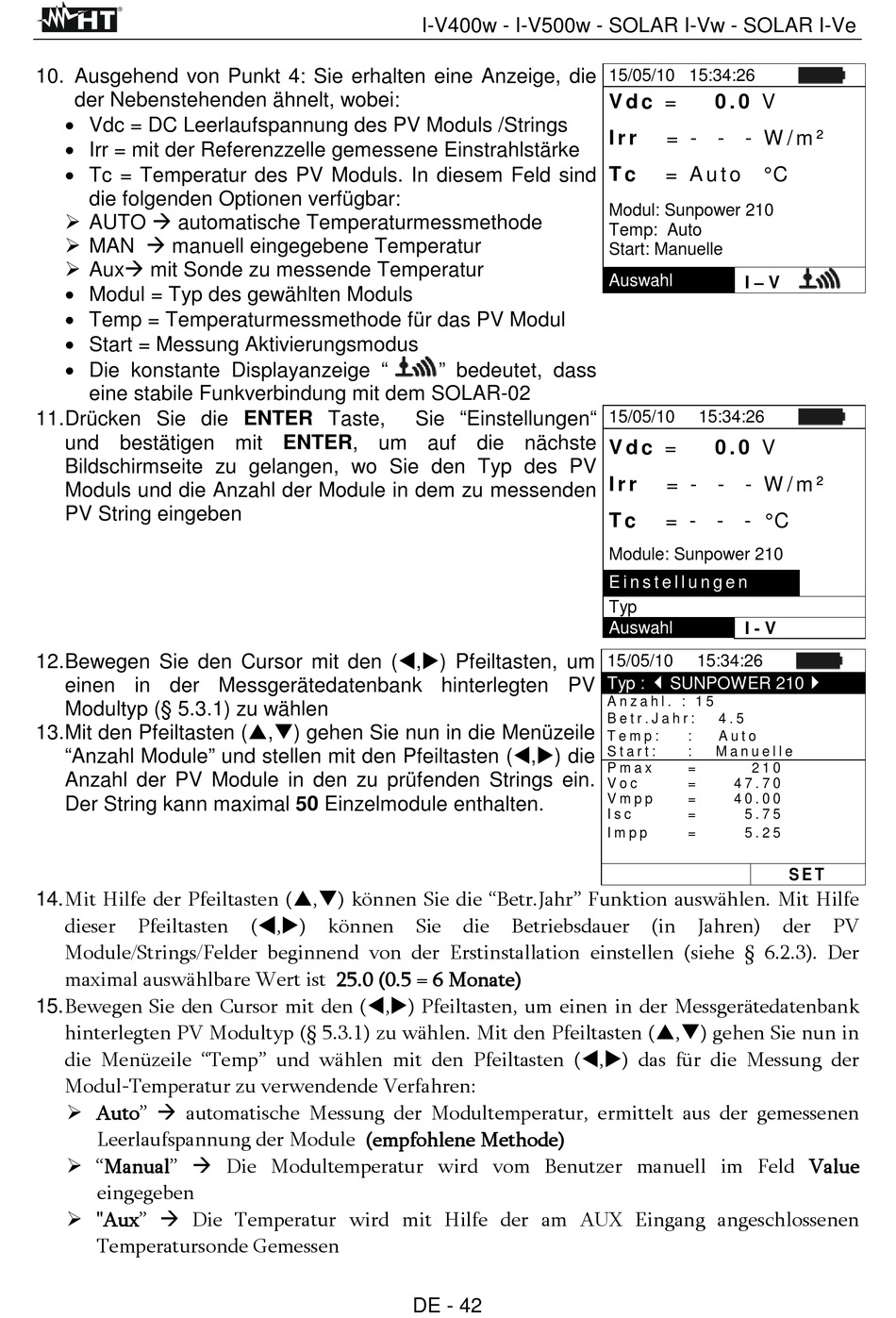

10. Ausgehend von Punkt 4: Sie erhalten eine Anzeige, die
der Nebenstehenden ähnelt, wobei:
• Vdc = DC Leerlaufspannung des PV Moduls /Strings
• Irr = mit der Referenzzelle gemessene Einstrahlstärke
• Tc = Temperatur des PV Moduls. In diesem Feld sind
die folgenden Optionen verfügbar:
AUTO automatische Temperaturmessmethode
MAN manuell eingegebene Temperatur
Aux mit Sonde zu messende Temperatur
• Modul = Typ des gewählten Moduls
• Temp = Temperaturmessmethode für das PV Modul
• Start = Messung Aktivierungsmodus
• Die konstante Displayanzeige "
eine stabile Funkverbindung mit dem SOLAR-02
11. Drücken Sie die ENTER Taste,
und bestätigen mit ENTER, um auf die nächste
Bildschirmseite zu gelangen, wo Sie den Typ des PV
Moduls und die Anzahl der Module in dem zu messenden
PV String eingeben
12. Bewegen Sie den Cursor mit den (t,u) Pfeiltasten, um
einen in der Messgerätedatenbank hinterlegten PV
Modultyp (§ 5.3.1) zu wählen
13. Mit den Pfeiltasten (p,q) gehen Sie nun in die Menüzeile
"Anzahl Module" und stellen mit den Pfeiltasten (t,u) die
Anzahl der PV Module in den zu prüfenden Strings ein.
Der String kann maximal 50 Einzelmodule enthalten.
14. Mit Hilfe der Pfeiltasten (p,q) können Sie die "Betr.Jahr" Funktion auswählen. Mit Hilfe
dieser
Pfeiltasten
Module/Strings/Felder beginnend von der Erstinstallation einstellen (siehe § 6.2.3). Der
maximal auswählbare Wert ist 25.0 (0.5 = 6 Monate)
15. Bewegen Sie den Cursor mit den (t,u) Pfeiltasten, um einen in der Messgerätedatenbank
hinterlegten PV Modultyp (§ 5.3.1) zu wählen. Mit den Pfeiltasten (p,q) gehen Sie nun in
die Menüzeile "Temp" und wählen mit den Pfeiltasten (t,u) das für die Messung der
Modul-Temperatur zu verwendende Verfahren:
Auto" automatische Messung der Modultemperatur, ermittelt aus der gemessenen
Leerlaufspannung der Module (empfohlene Methode)
"Manual" Die Modultemperatur wird vom Benutzer manuell im Feld Value
eingegeben
"Aux" Die Temperatur wird mit Hilfe der am AUX Eingang angeschlossenen
Temperatursonde Gemessen
Sie "Einstellungen"
(t,u)
können
Sie
DE - 42
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
" bedeutet, dass
die
Betriebsdauer
15/05/10 15:34:26
V d c =
0 . 0 V
I r r
= - - - W / m ²
T c
= A u t o ° C
Modul: Sunpower 210
Temp: Auto
Start: Manuelle
Auswahl
I – V
15/05/10
15:34:26
V d c =
0 . 0 V
I r r
= - - - W / m ²
T c
= - - - ° C
Module: Sunpower 210
E i n s t e l l u n g e n
Typ
Auswahl
I - V
15/05/10
15:34:26
Typ :
SUNPOWER 210
A n z a h l . : 1 5
B e t r . J a h r :
4 . 5
T e m p :
:
A u t o
S t a r t :
:
M a n u e l l e
P m a x
=
2 1 0
V o c
=
4 7 . 7 0
V m p p
=
4 0 . 0 0
I s c
=
5 . 7 5
I m p p
=
5 . 2 5
(in
Jahren)
S E T
der
PV
