6.2.2.2.

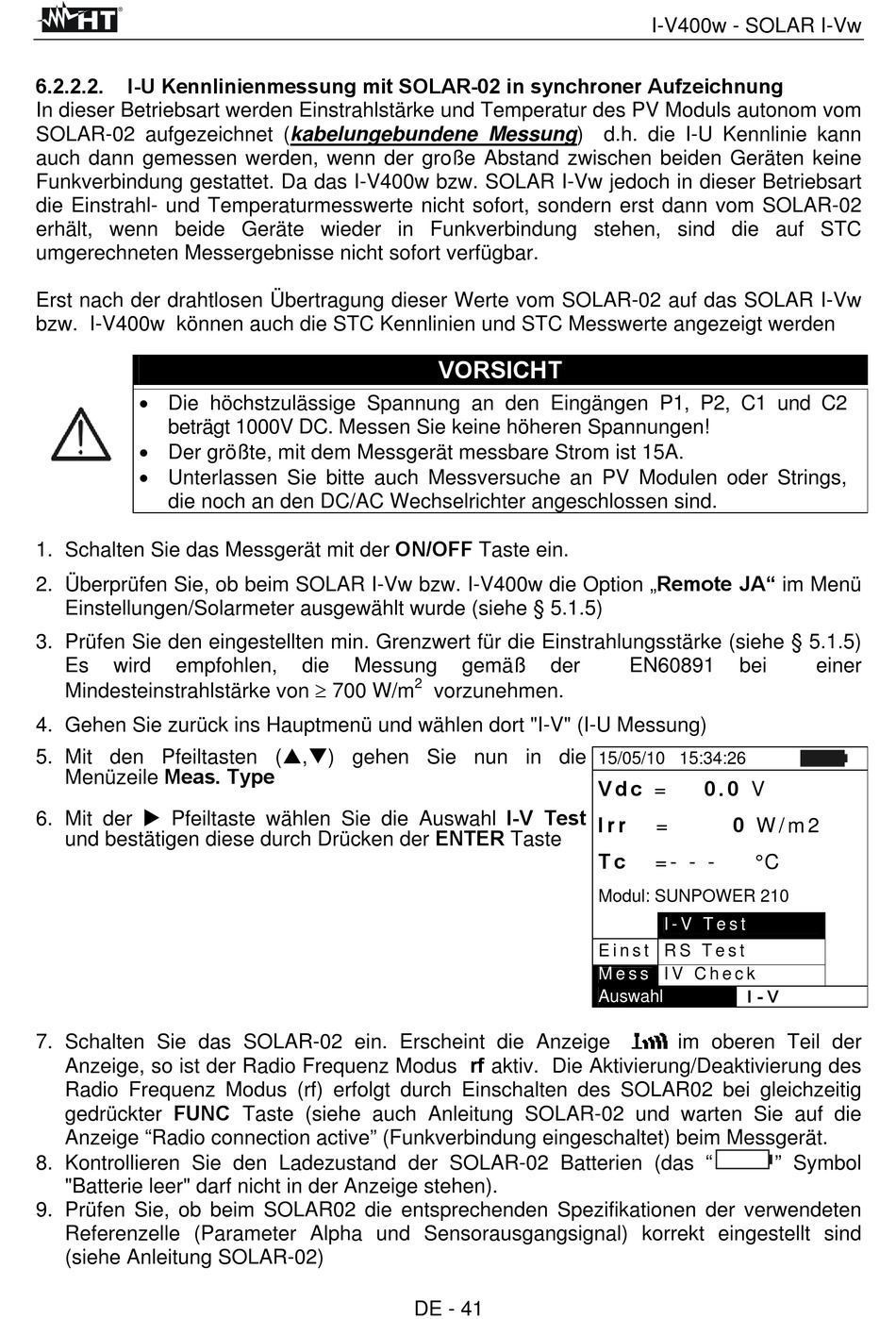

I-U Kennlinienmessung mit SOLAR-02 in synchroner Aufzeichnung
In dieser Betriebsart werden Einstrahlstärke und Temperatur des PV Moduls autonom vom
SOLAR-02 aufgezeichnet (kabelungebundene Messung) d.h. die I-U Kennlinie kann
auch dann gemessen werden, wenn der große Abstand zwischen beiden Geräten keine
Funkverbindung gestattet. Da das I-V400w bzw. SOLAR I-Vw jedoch in dieser Betriebsart
die Einstrahl- und Temperaturmesswerte nicht sofort, sondern erst dann vom SOLAR-02
erhält, wenn beide Geräte wieder in Funkverbindung stehen, sind die auf STC
umgerechneten Messergebnisse nicht sofort verfügbar.
Erst nach der drahtlosen Übertragung dieser Werte vom SOLAR-02 auf das SOLAR I-Vw
bzw. I-V400w können auch die STC Kennlinien und STC Messwerte angezeigt werden
Die höchstzulässige Spannung an den Eingängen P1, P2, C1 und C2
beträgt 1000V DC. Messen Sie keine höheren Spannungen!
Der größte, mit dem Messgerät messbare Strom ist 15A.
Unterlassen Sie bitte auch Messversuche an PV Modulen oder Strings,
die noch an den DC/AC Wechselrichter angeschlossen sind.
1. Schalten Sie das Messgerät mit der ON/OFF Taste ein.
2. Überprüfen Sie, ob beim SOLAR I-Vw bzw. I-V400w die Option „Remote JA" im Menü
Einstellungen/Solarmeter ausgewählt wurde (siehe § 5.1.5)
3. Prüfen Sie den eingestellten min. Grenzwert für die Einstrahlungsstärke (siehe § 5.1.5)
Es
wird
empfohlen,
Mindesteinstrahlstärke von 700 W/m
4. Gehen Sie zurück ins Hauptmenü und wählen dort "I-V" (I-U Messung)
5. Mit den Pfeiltasten (,) gehen Sie nun in die
Menüzeile Meas. Type
6. Mit der Pfeiltaste wählen Sie die Auswahl I-V Test
und bestätigen diese durch Drücken der ENTER Taste
7. Schalten Sie das SOLAR-02 ein. Erscheint die Anzeige
Anzeige, so ist der Radio Frequenz Modus rf aktiv. Die Aktivierung/Deaktivierung des
Radio Frequenz Modus (rf) erfolgt durch Einschalten des SOLAR02 bei gleichzeitig
gedrückter FUNC Taste (siehe auch Anleitung SOLAR-02 und warten Sie auf die
Anzeige "Radio connection active" (Funkverbindung eingeschaltet) beim Messgerät.
8. Kontrollieren Sie den Ladezustand der SOLAR-02 Batterien (das "
"Batterie leer" darf nicht in der Anzeige stehen).
9. Prüfen Sie, ob beim SOLAR02 die entsprechenden Spezifikationen der verwendeten
Referenzelle (Parameter Alpha und Sensorausgangsignal) korrekt eingestellt sind
(siehe Anleitung SOLAR-02)
VORSICHT
die
Messung
gemäß
2
vorzunehmen.
DE - 41
I-V400w - SOLAR I-Vw
der
EN60891
15/05/10 15:34:26
V d c =
0 . 0 V
I r r
=
