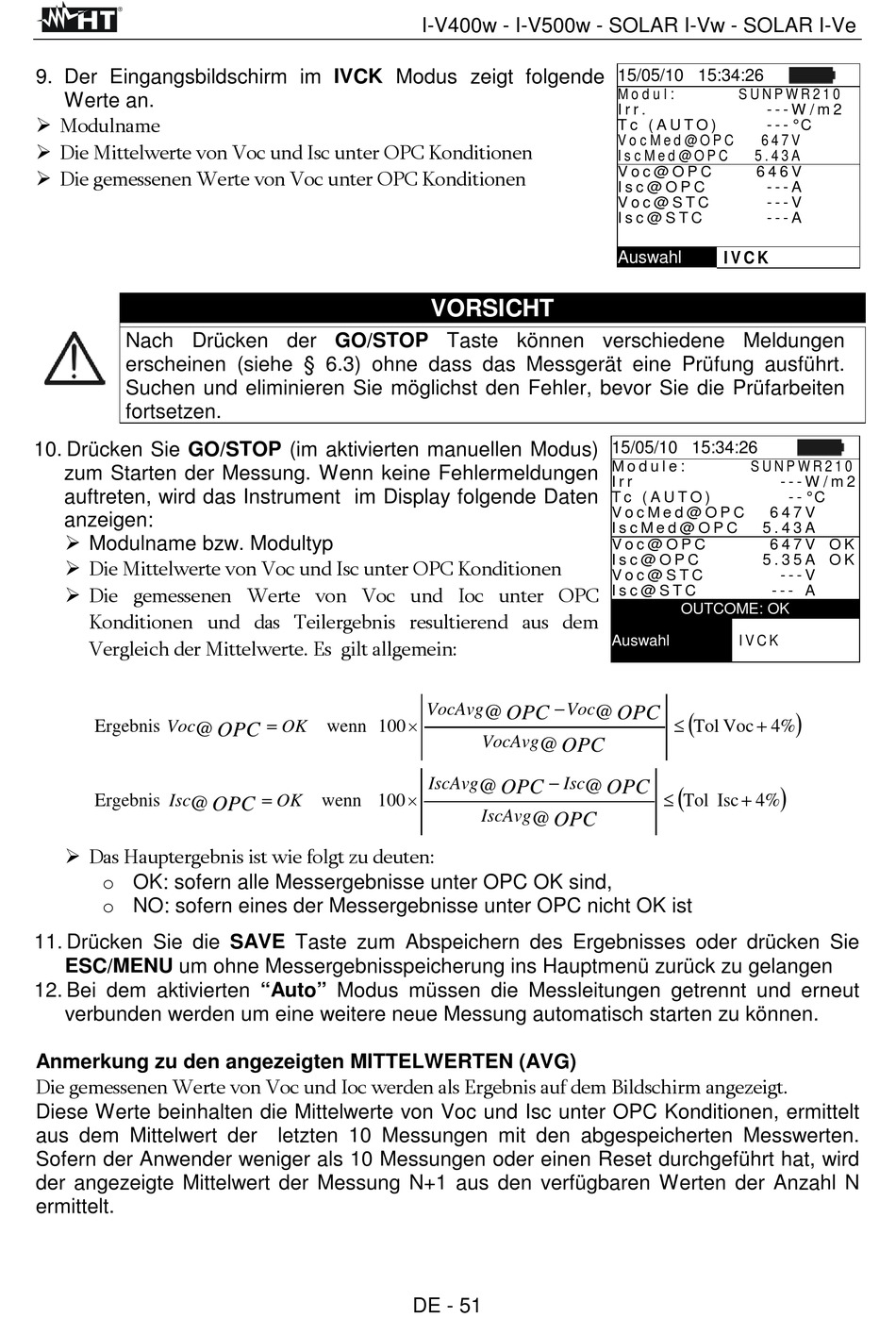

HT SOLAR I-Vw Bedienungsanleitung Seite 53

9. Der Eingangsbildschirm im IVCK Modus zeigt folgende
Werte an.
 Modulname
 Die Mittelwerte von Voc und Isc unter OPC Konditionen
 Die gemessenen Werte von Voc unter OPC Konditionen
Nach Drücken der GO/STOP Taste können verschiedene Meldungen
erscheinen (siehe § 6.3) ohne dass das Messgerät eine Prüfung ausführt.
Suchen und eliminieren Sie möglichst den Fehler, bevor Sie die Prüfarbeiten
fortsetzen.
10. Drücken Sie GO/STOP (im aktivierten manuellen Modus)
zum Starten der Messung. Wenn keine Fehlermeldungen
auftreten, wird das Instrument im Display folgende Daten
anzeigen:
 Modulname bzw. Modultyp
 Die Mittelwerte von Voc und Isc unter OPC Konditionen
 Die gemessenen Werte von Voc und Ioc unter OPC
Konditionen und das Teilergebnis resultierend aus dem
Vergleich der Mittelwerte. Es gilt allgemein:
Ergebnis Voc
@
Ergebnis Isc
@
 Das Hauptergebnis ist wie folgt zu deuten:
o OK: sofern alle Messergebnisse unter OPC OK sind,
o NO: sofern eines der Messergebnisse unter OPC nicht OK ist
11. Drücken Sie die SAVE Taste zum Abspeichern des Ergebnisses oder drücken Sie
ESC/MENU um ohne Messergebnisspeicherung ins Hauptmenü zurück zu gelangen
12. Bei dem aktivierten "Auto" Modus müssen die Messleitungen getrennt und erneut
verbunden werden um eine weitere neue Messung automatisch starten zu können.
Anmerkung zu den angezeigten MITTELWERTEN (AVG)
Die gemessenen Werte von Voc und Ioc werden als Ergebnis auf dem Bildschirm angezeigt.
Diese Werte beinhalten die Mittelwerte von Voc und Isc unter OPC Konditionen, ermittelt
aus dem Mittelwert der letzten 10 Messungen mit den abgespeicherten Messwerten.
Sofern der Anwender weniger als 10 Messungen oder einen Reset durchgeführt hat, wird
der angezeigte Mittelwert der Messung N+1 aus den verfügbaren Werten der Anzahl N
ermittelt.
=
OK wenn 100
OPC
=
OK wenn 100
OPC
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
VORSICHT
−
VocAvg Voc
@ OPC
×
VocAvg
@ OPC
−
IscAvg Isc
@ OPC
×
IscAvg
@ OPC
DE - 51
15/05/10 15:34:26
M o d u l : S U N P W R 2 1 0
I r r .
T c ( A U T O )
V o c M e d @ O P C
I s c M e d @ O P C
V o c @ O P C
I s c @ O P C
V o c @ S T C
I s c @ S T C
Auswahl I V C K
15/05/10 15:34:26
S U N P W R 2 1 0
M o d u l e :
I r r
T c ( A U T O )
V o c M e d @ O P C
I s c M e d @ O P C
V o c @ O P C
I s c @ O P C
V o c @ S T C
I s c @ S T C
OUTCOME: OK
Auswahl I V C K
(
@ OPC
≤
Tol Voc
(
@ OPC
≤ +
Tol Isc
- - - W / m 2
- - - ° C
6 4 7 V
5 . 4 3 A
6 4 6 V
- - - A
- - - V
- - - A
- - - W / m 2
- - ° C
6 4 7 V
5 . 4 3 A
6 4 7 V O K
5 . 3 5 A O K
- - - V
- - - A
)
+
4%
)
4%
