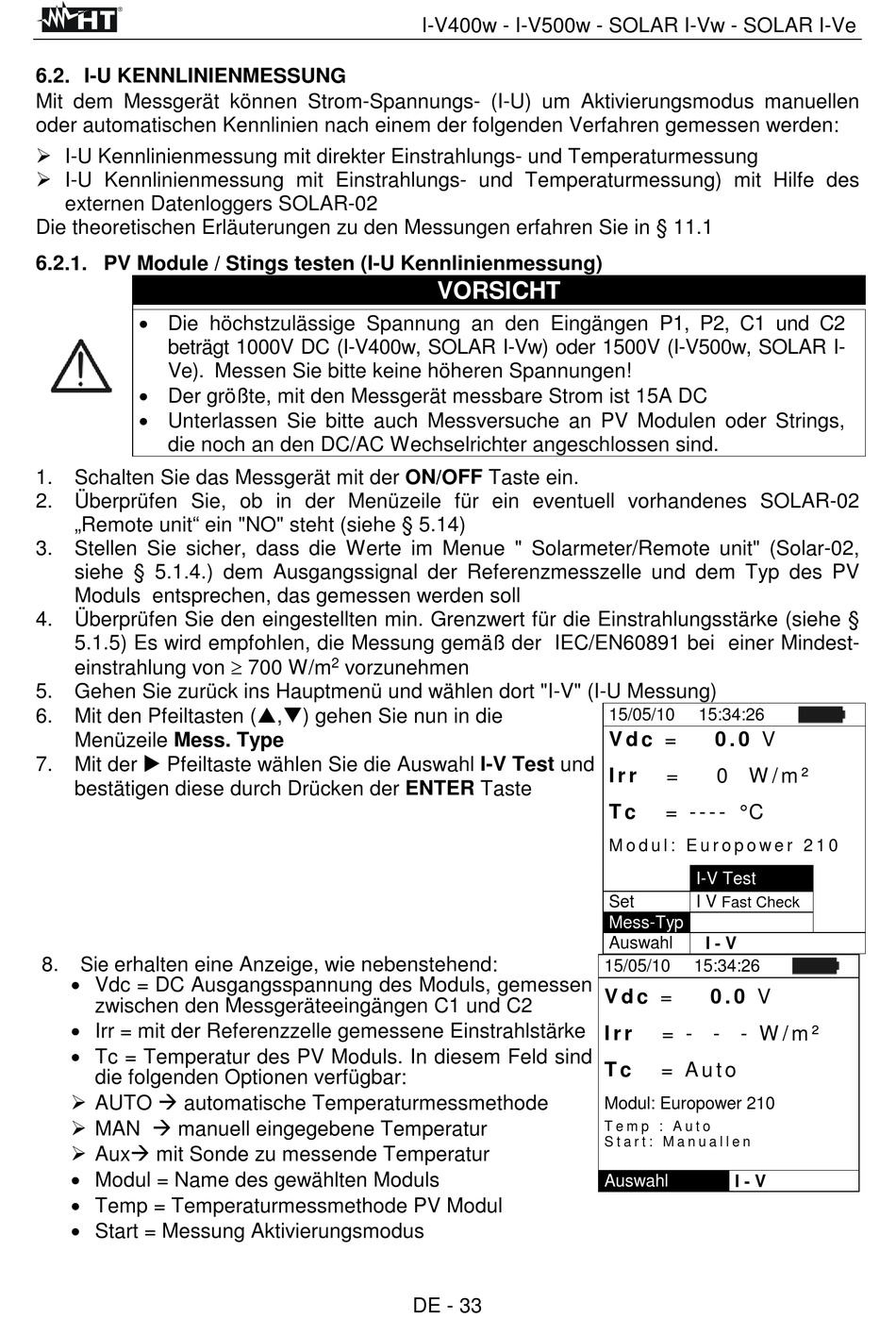

6.2. I-U KENNLINIENMESSUNG

Mit dem Messgerät können Strom-Spannungs- (I-U) um Aktivierungsmodus manuellen
oder automatischen Kennlinien nach einem der folgenden Verfahren gemessen werden:
 I-U Kennlinienmessung mit direkter Einstrahlungs- und Temperaturmessung
 I-U Kennlinienmessung mit Einstrahlungs- und Temperaturmessung) mit Hilfe des
externen Datenloggers SOLAR-02
Die theoretischen Erläuterungen zu den Messungen erfahren Sie in § 11.1

6.2.1. PV Module / Stings testen (I-U Kennlinienmessung)

• Die höchstzulässige Spannung an den Eingängen P1, P2, C1 und C2
beträgt 1000V DC (I-V400w, SOLAR I-Vw) oder 1500V (I-V500w, SOLAR I-
Ve). Messen Sie bitte keine höheren Spannungen!
• Der größte, mit den Messgerät messbare Strom ist 15A DC
• Unterlassen Sie bitte auch Messversuche an PV Modulen oder Strings,
die noch an den DC/AC Wechselrichter angeschlossen sind.
1.
Schalten Sie das Messgerät mit der ON/OFF Taste ein.
2.
Überprüfen Sie, ob in der Menüzeile für ein eventuell vorhandenes SOLAR-02
„Remote unit" ein "NO" steht (siehe § 5.14)
3.
Stellen Sie sicher, dass die Werte im Menue " Solarmeter/Remote unit" (Solar-02,
siehe § 5.1.4.) dem Ausgangssignal der Referenzmesszelle und dem Typ des PV
Moduls entsprechen, das gemessen werden soll
4.
Überprüfen Sie den eingestellten min. Grenzwert für die Einstrahlungsstärke (siehe §
5.1.5) Es wird empfohlen, die Messung gemäß der IEC/EN60891 bei einer Mindest-
einstrahlung von ≥ 700 W/m
5.
Gehen Sie zurück ins Hauptmenü und wählen dort "I-V" (I-U Messung)
6.
Mit den Pfeiltasten (p,q) gehen Sie nun in die
Menüzeile Mess. Type
Mit der u Pfeiltaste wählen Sie die Auswahl I-V Test und
7.
bestätigen diese durch Drücken der ENTER Taste
8.
Sie erhalten eine Anzeige, wie nebenstehend:
• Vdc = DC Ausgangsspannung des Moduls, gemessen
zwischen den Messgeräteeingängen C1 und C2
• Irr = mit der Referenzzelle gemessene Einstrahlstärke
• Tc = Temperatur des PV Moduls. In diesem Feld sind
die folgenden Optionen verfügbar:
 AUTO  automatische Temperaturmessmethode
 MAN  manuell eingegebene Temperatur
 Aux mit Sonde zu messende Temperatur
• Modul = Name des gewählten Moduls
• Temp = Temperaturmessmethode PV Modul
• Start = Messung Aktivierungsmodus
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
VORSICHT
2
vorzunehmen
DE - 33
15/05/10
15:34:26
V d c =
0 . 0 V
I r r
=
0 W / m ²
T c
= - - - - ° C
M o d u l : E u r o p o w e r 2 1 0
I-V Test
Set
I V
Fast Check
Mess-Typ
Auswahl
I - V
15/05/10
15:34:26
V d c =
0 . 0 V
I r r
= - - - W / m ²
T c
= A u t o
Modul: Europower 210
T e m p : A u t o
S t a r t : M a n u a l l e n
Auswahl
I - V
