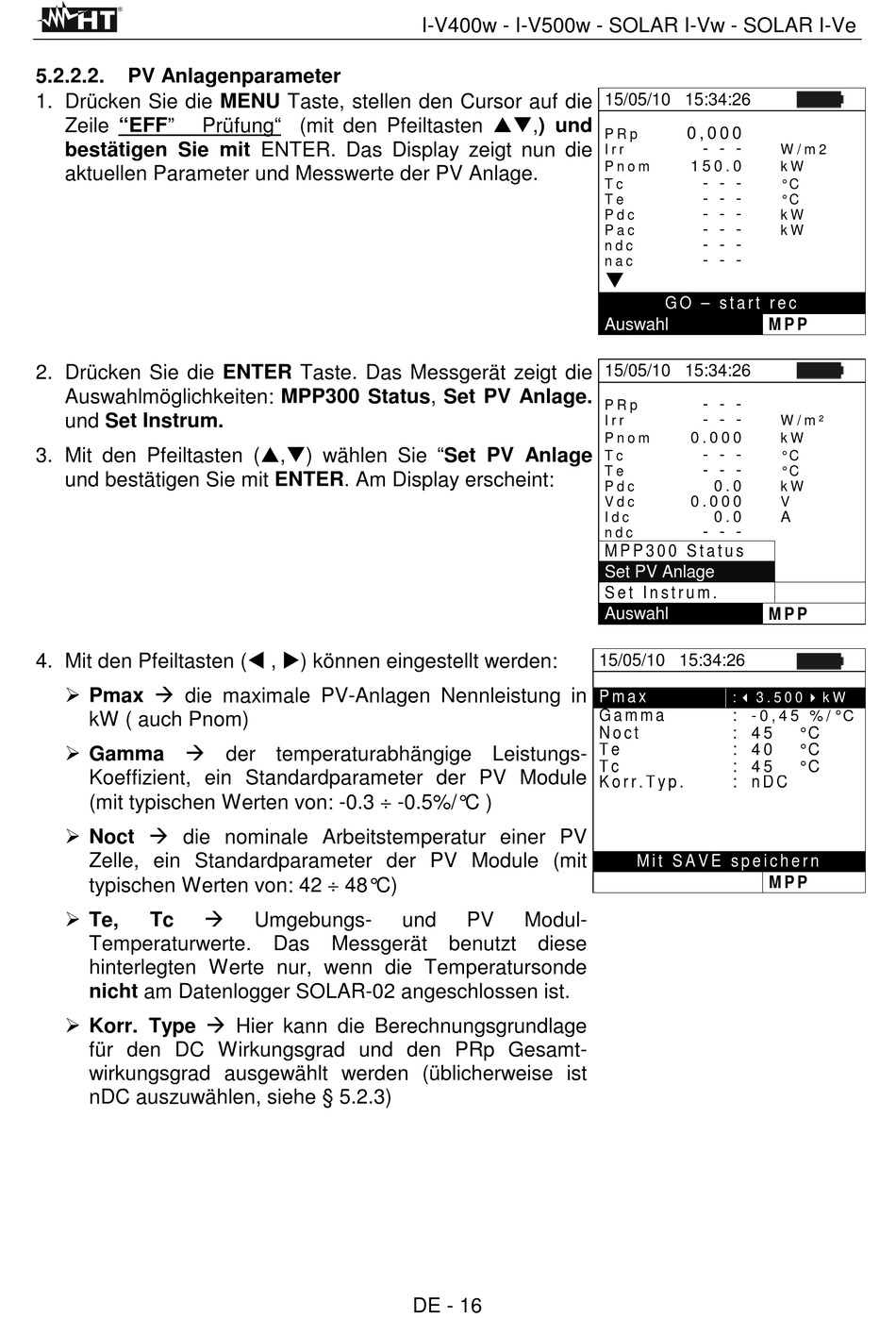

5.2.2.2.
PV Anlagenparameter
1. Drücken Sie die MENU Taste, stellen den Cursor auf die
Prüfung" (mit den Pfeiltasten pq,) und
Zeile "EFF"
bestätigen Sie mit ENTER. Das Display zeigt nun die
aktuellen Parameter und Messwerte der PV Anlage.
2. Drücken Sie die ENTER Taste. Das Messgerät zeigt die
Auswahlmöglichkeiten: MPP300 Status, Set PV Anlage.
und Set Instrum.
3. Mit den Pfeiltasten (p,q) wählen Sie "Set PV Anlage
und bestätigen Sie mit ENTER. Am Display erscheint:
4. Mit den Pfeiltasten (t , u) können eingestellt werden:
Pmax die maximale PV-Anlagen Nennleistung in
kW ( auch Pnom)
Gamma der temperaturabhängige Leistungs-
Koeffizient, ein Standardparameter der PV Module
(mit typischen Werten von: -0.3 ÷ -0.5%/°C )
Noct die nominale Arbeitstemperatur einer PV
Zelle, ein Standardparameter der PV Module (mit
typischen Werten von: 42 ÷ 48°C)
Te,
Tc
Temperaturwerte.
hinterlegten Werte nur, wenn die Temperatursonde
nicht am Datenlogger SOLAR-02 angeschlossen ist.
Korr. Type Hier kann die Berechnungsgrundlage
für den DC Wirkungsgrad und den PRp Gesamt-
wirkungsgrad ausgewählt werden (üblicherweise ist
nDC auszuwählen, siehe § 5.2.3)
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
Umgebungs-
und
Das
Messgerät
