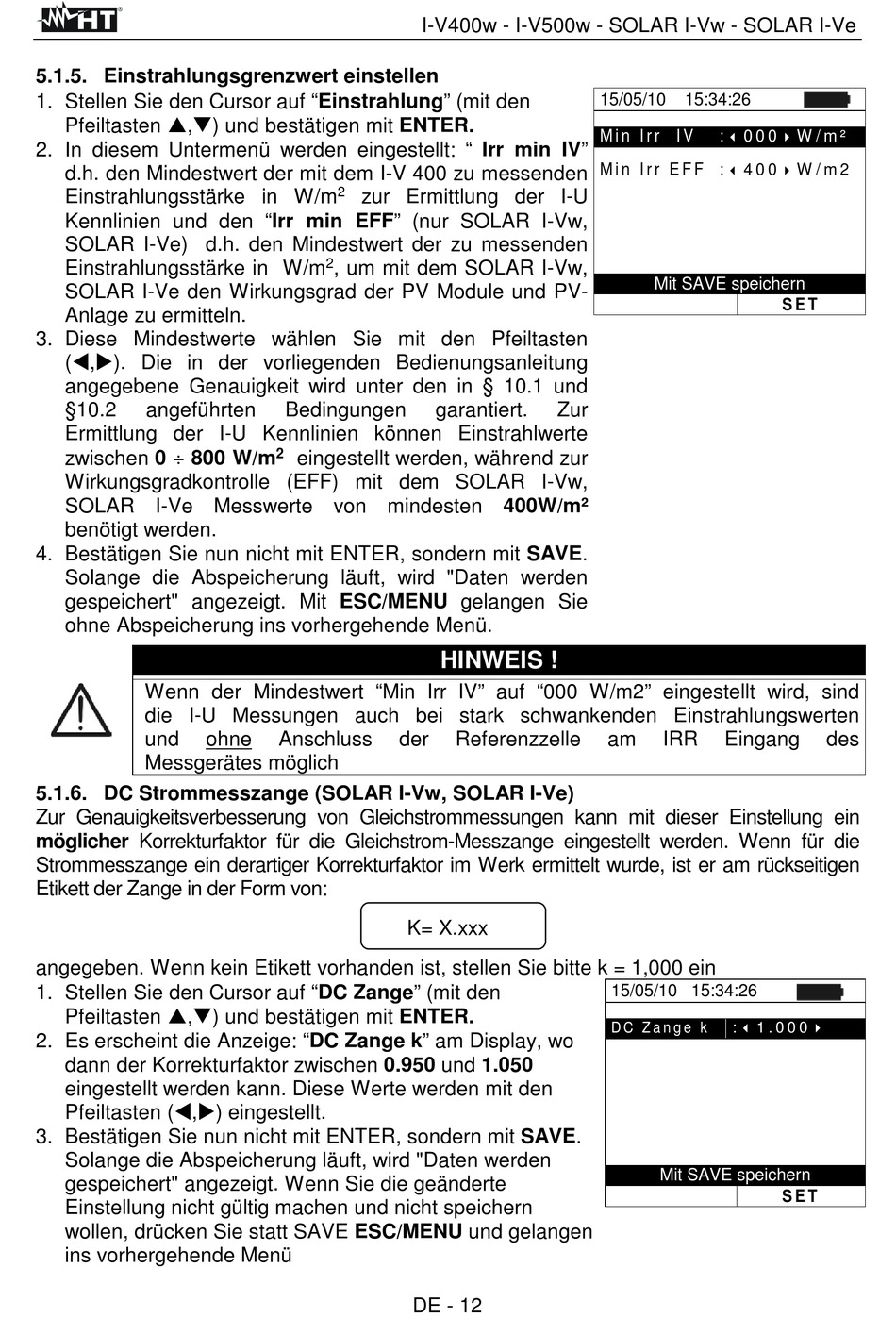

5.1.5. Einstrahlungsgrenzwert einstellen
1. Stellen Sie den Cursor auf "Einstrahlung" (mit den
Pfeiltasten p,q) und bestätigen mit ENTER.
2. In diesem Untermenü werden eingestellt: " Irr min IV"
d.h. den Mindestwert der mit dem I-V 400 zu messenden
Einstrahlungsstärke in W/m
Kennlinien und den "Irr min EFF" (nur SOLAR I-Vw,
SOLAR I-Ve) d.h. den Mindestwert der zu messenden
Einstrahlungsstärke in W/m
SOLAR I-Ve den Wirkungsgrad der PV Module und PV-
Anlage zu ermitteln.
3. Diese Mindestwerte wählen Sie mit den Pfeiltasten
(t,u). Die in der vorliegenden Bedienungsanleitung
angegebene Genauigkeit wird unter den in § 10.1 und
§10.2
angeführten
Ermittlung der I-U Kennlinien können Einstrahlwerte
zwischen 0 ÷ 800 W/m
Wirkungsgradkontrolle (EFF) mit dem SOLAR I-Vw,
SOLAR I-Ve Messwerte von mindesten 400W/m²
benötigt werden.
4. Bestätigen Sie nun nicht mit ENTER, sondern mit SAVE.
Solange die Abspeicherung läuft, wird "Daten werden
gespeichert" angezeigt. Mit ESC/MENU gelangen Sie
ohne Abspeicherung ins vorhergehende Menü.
Wenn der Mindestwert "Min Irr IV" auf "000 W/m2" eingestellt wird, sind
die I-U Messungen auch bei stark schwankenden Einstrahlungswerten
und
Messgerätes möglich
5.1.6. DC Strommesszange (SOLAR I-Vw, SOLAR I-Ve)
Zur Genauigkeitsverbesserung von Gleichstrommessungen kann mit dieser Einstellung ein
möglicher Korrekturfaktor für die Gleichstrom-Messzange eingestellt werden. Wenn für die
Strommesszange ein derartiger Korrekturfaktor im Werk ermittelt wurde, ist er am rückseitigen
Etikett der Zange in der Form von:
angegeben. Wenn kein Etikett vorhanden ist, stellen Sie bitte k = 1,000 ein
1. Stellen Sie den Cursor auf "DC Zange" (mit den
Pfeiltasten p,q) und bestätigen mit ENTER.
2. Es erscheint die Anzeige: "DC Zange k" am Display, wo
dann der Korrekturfaktor zwischen 0.950 und 1.050
eingestellt werden kann. Diese Werte werden mit den
Pfeiltasten (t,u) eingestellt.
3. Bestätigen Sie nun nicht mit ENTER, sondern mit SAVE.
Solange die Abspeicherung läuft, wird "Daten werden
gespeichert" angezeigt. Wenn Sie die geänderte
Einstellung nicht gültig machen und nicht speichern
wollen, drücken Sie statt SAVE ESC/MENU und gelangen
ins vorhergehende Menü
