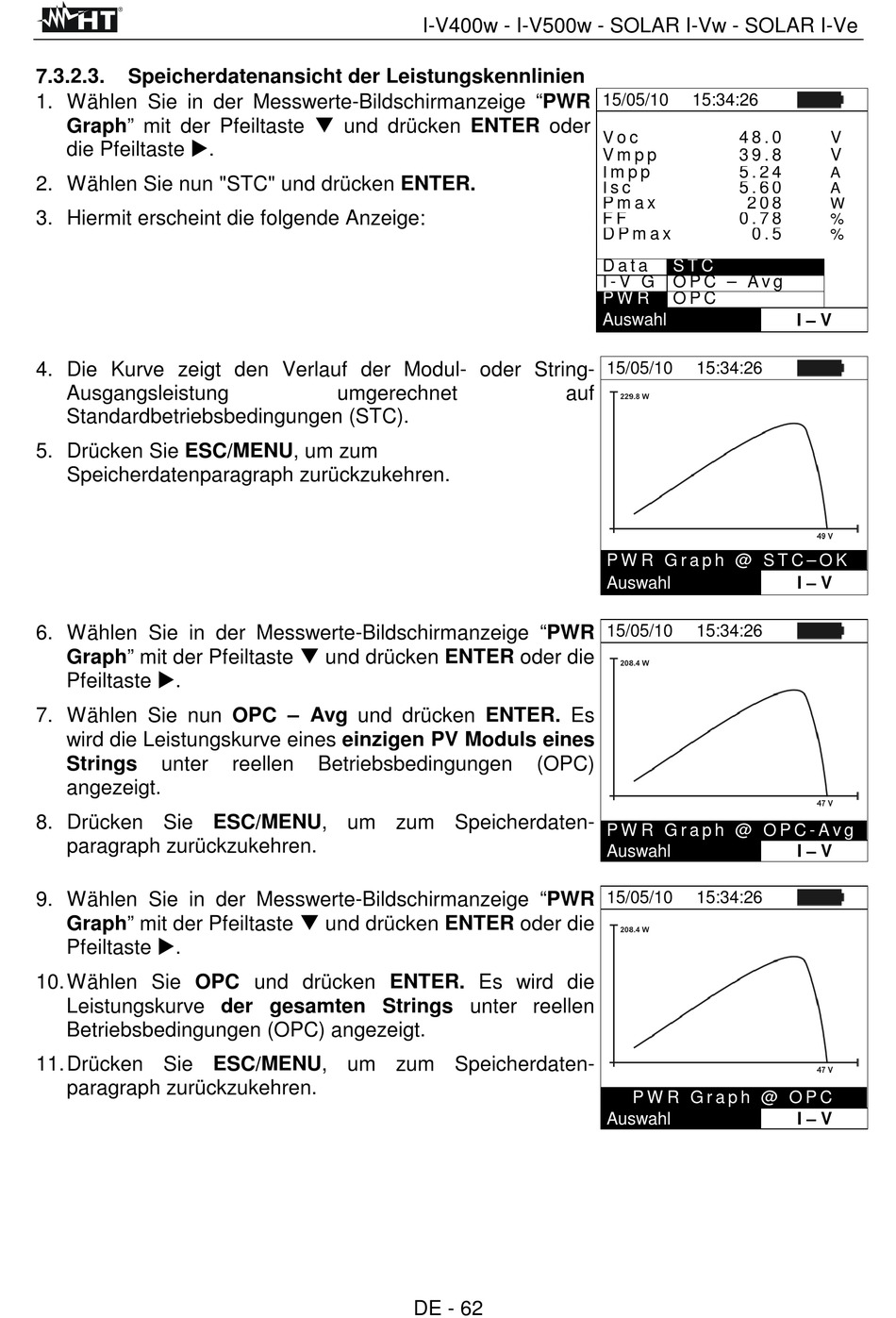

7.3.2.3.
Speicherdatenansicht der Leistungskennlinien
1. Wählen Sie in der Messwerte-Bildschirmanzeige "PWR
Graph" mit der Pfeiltaste q und drücken ENTER oder
die Pfeiltaste u.
2. Wählen Sie nun "STC" und drücken ENTER.
3. Hiermit erscheint die folgende Anzeige:
4. Die Kurve zeigt den Verlauf der Modul- oder String-
Ausgangsleistung
Standardbetriebsbedingungen (STC).
5. Drücken Sie ESC/MENU, um zum
Speicherdatenparagraph zurückzukehren.
6. Wählen Sie in der Messwerte-Bildschirmanzeige "PWR
Graph" mit der Pfeiltaste q und drücken ENTER oder die
Pfeiltaste u.
7. Wählen Sie nun OPC – Avg und drücken ENTER. Es
wird die Leistungskurve eines einzigen PV Moduls eines
Strings
unter
angezeigt.
8. Drücken Sie ESC/MENU, um zum Speicherdaten-
paragraph zurückzukehren.
9. Wählen Sie in der Messwerte-Bildschirmanzeige "PWR
Graph" mit der Pfeiltaste q und drücken ENTER oder die
Pfeiltaste u.
10. Wählen Sie OPC und drücken ENTER. Es wird die
Leistungskurve der gesamten Strings unter reellen
Betriebsbedingungen (OPC) angezeigt.
11. Drücken Sie ESC/MENU, um zum Speicherdaten-
paragraph zurückzukehren.
umgerechnet
reellen
Betriebsbedingungen
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
auf
(OPC)
DE - 62
15/05/10
15:34:26
V o c
4 8 . 0
V m p p
3 9 . 8
I m p p
5 . 2 4
I s c
5 . 6 0
P m a x
2 0 8
F F
0 . 7 8
D P m a x
0 . 5
D a t a
S T C
I - V G
O P C – A v g
P W R
O P C
Auswahl
15/05/10
15:34:26
P W R G r a p h @ S T C – O K
Auswahl
15/05/10
15:34:26
P W R G r a p h @ O P C - A v g
Auswahl
15/05/10
15:34:26
P W R G r a p h @ O P C
Auswahl
V
V
A
A
W
%
%
I – V
I – V
I – V
I – V
