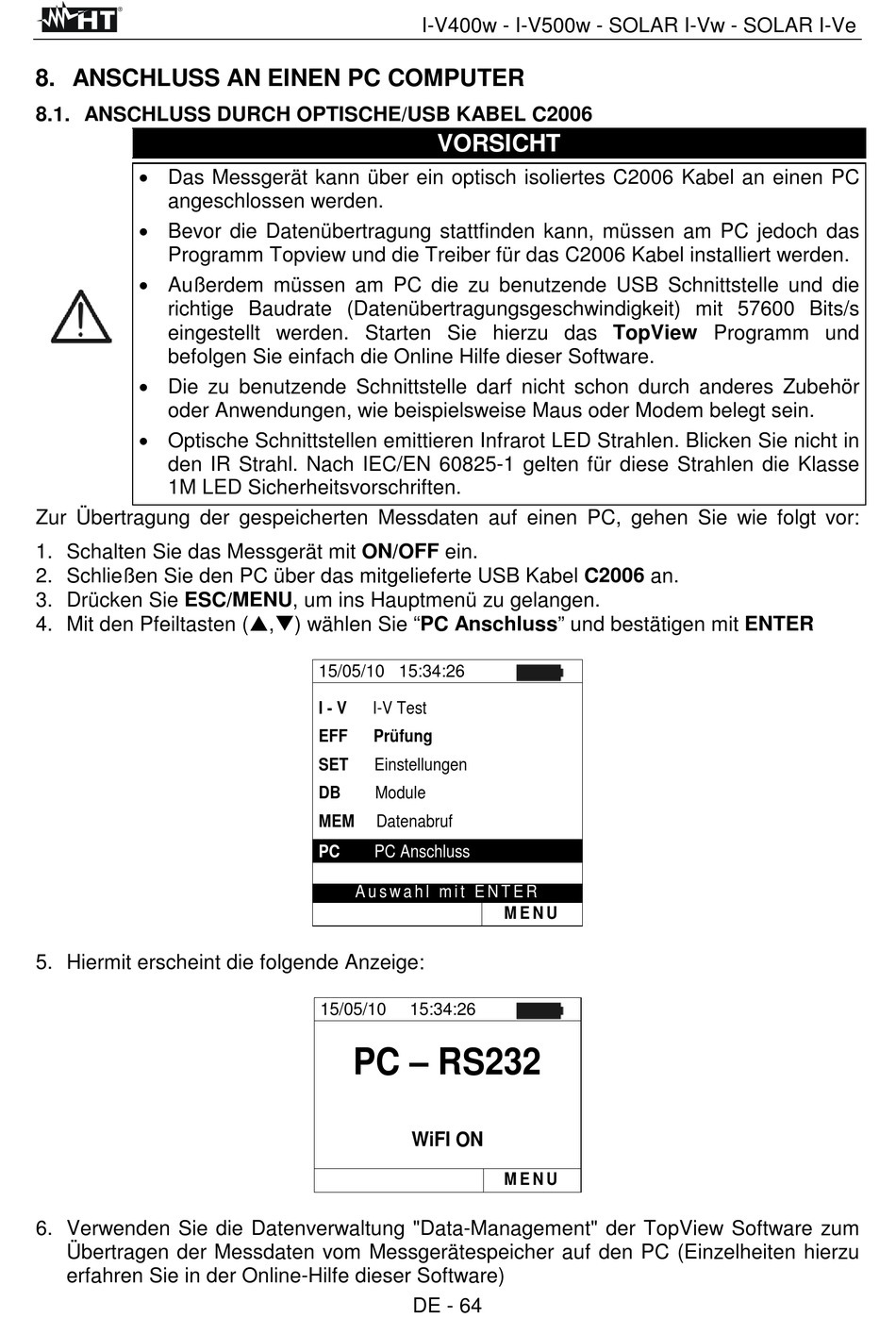

8. ANSCHLUSS AN EINEN PC COMPUTER
8.1. ANSCHLUSS DURCH OPTISCHE/USB KABEL C2006
• Das Messgerät kann über ein optisch isoliertes C2006 Kabel an einen PC
angeschlossen werden.
• Bevor die Datenübertragung stattfinden kann, müssen am PC jedoch das
Programm Topview und die Treiber für das C2006 Kabel installiert werden.
• Außerdem müssen am PC die zu benutzende USB Schnittstelle und die
richtige Baudrate (Datenübertragungsgeschwindigkeit) mit 57600 Bits/s
eingestellt werden. Starten Sie hierzu das TopView Programm und
befolgen Sie einfach die Online Hilfe dieser Software.
• Die zu benutzende Schnittstelle darf nicht schon durch anderes Zubehör
oder Anwendungen, wie beispielsweise Maus oder Modem belegt sein.
• Optische Schnittstellen emittieren Infrarot LED Strahlen. Blicken Sie nicht in
den IR Strahl. Nach IEC/EN 60825-1 gelten für diese Strahlen die Klasse
1M LED Sicherheitsvorschriften.
Zur Übertragung der gespeicherten Messdaten auf einen PC, gehen Sie wie folgt vor:
1. Schalten Sie das Messgerät mit ON/OFF ein.
2. Schließen Sie den PC über das mitgelieferte USB Kabel C2006 an.
3. Drücken Sie ESC/MENU, um ins Hauptmenü zu gelangen.
4. Mit den Pfeiltasten (p,q) wählen Sie "PC Anschluss" und bestätigen mit ENTER
5. Hiermit erscheint die folgende Anzeige:
6. Verwenden Sie die Datenverwaltung "Data-Management" der TopView Software zum
Übertragen der Messdaten vom Messgerätespeicher auf den PC (Einzelheiten hierzu
erfahren Sie in der Online-Hilfe dieser Software)
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
VORSICHT
15/05/10 15:34:26
I - V
I-V Test
EFF
Prüfung
SET
Einstellungen
DB
Module
MEM
Datenabruf
PC
PC Anschluss
A u s w a h l m i t E N T E R
15/05/10
15:34:26
PC – RS232
WiFI ON
DE - 64
M E N U
M E N U
