6.1.1. Messungen an PV Systemen mit einem MPPT & 1 Phasen AC Strom
Das SOLAR I-Vw, SOLAR I-Ve Messgerät (Hauptgerät) führt, anhand der an den SOLAR-
02 angeschlossenen Einstrahlungs- und Temperaturmesssonden, Effizienz- und
Wirkungsgradtests an einphasigen PV Anlagen durch. Das SOLAR 02 steht mit dem
Hauptgerät zwecks Synchronisierung und Datenübertragung mittels Funkverbindung
(auch RF genannt) über Entfernungen von maximal 1 m in Verbindung.
• Die höchstzulässige Gleichspannung zwischen den Klemmen C1 und C2
beträgt 1000VDC (SOLAR I-Vw) oder 1500VDC (SOLAR I-Ve) und die
maximale, effektive Wechselspannung zwischen den Anschlüssen P1 und
P2 darf 265 V nicht überschreiten. Um das Messgerät oder seine Bauteile
nicht zu beschädigen oder sogar Ihre Sicherheit aufs Spiel zu setzen,
dürfen keine höheren Spannungen gemessen werden!
• Zur Sicherheit des Messtechnikers müssen bei der Erstellung der Anschlüsse
die Leitungsschalter vor und hinter dem DC/AC Wechselrichter
werden.

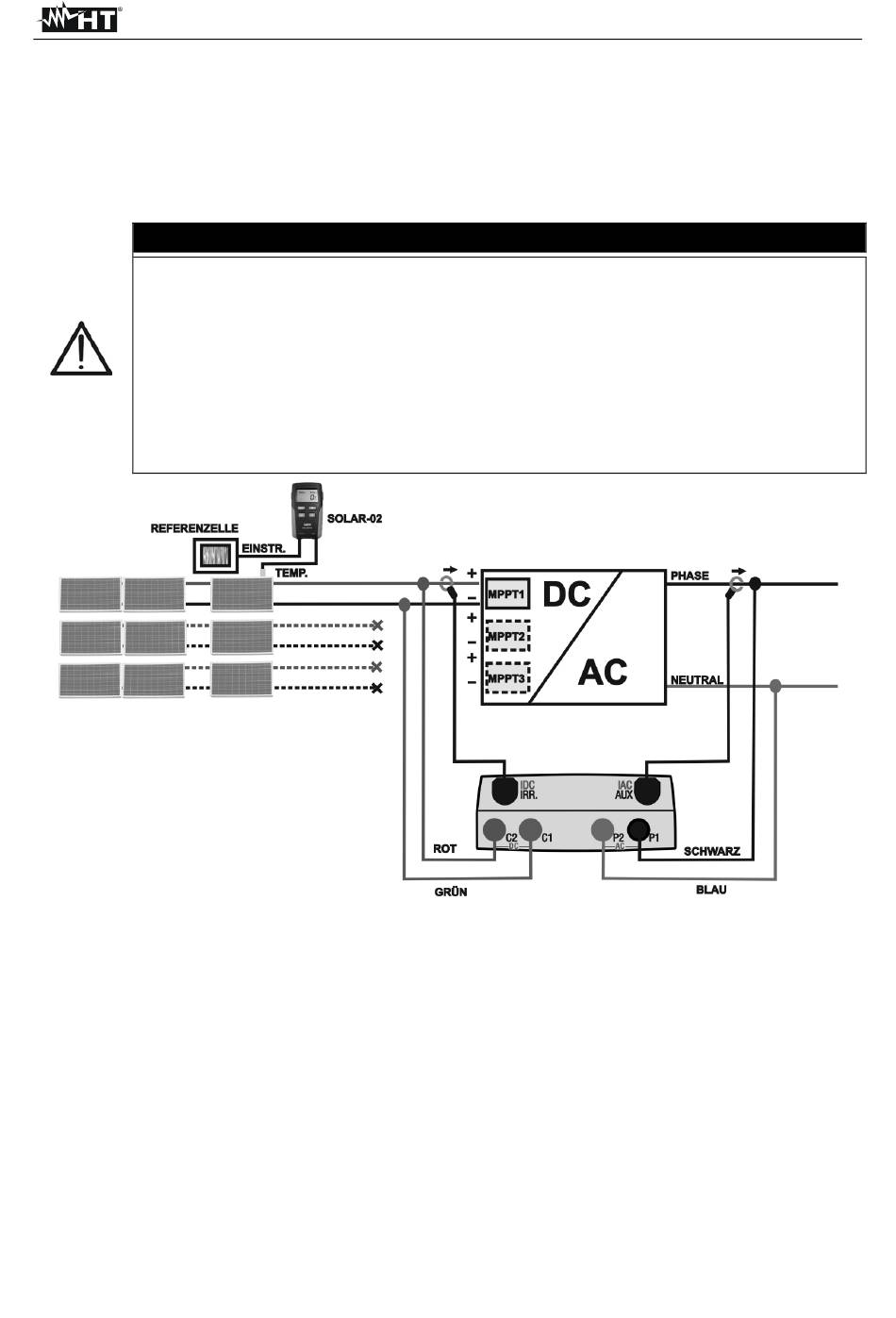

Abb. 4: Messgerätanschluss zur Prüfung von einphasigen PV Anlagen
1. Überprüfen Sie die korrekte Einstellung des Ausgangsignales der Referenzzelle im
SOLAR02 (siehe Bedienungsanleitung der SOLAR-02).
2. Vor dem eigentlichen Test sollte mit der Referenzzelle und dem NICHT am Hauptgerät
SOLAR I-Vw, SOLAR I-Ve angeschlossenen SOLAR-02 die Sonneneinstrahlstärke an
der Oberfläche des zu prüfenden PV überprüft werden
3. Schalten Sie das SOLAR I-Vw, SOLAR I-Ve ein. Kontrollieren und ändern Sie
erforderlichenfalls die Messgeräte-Grundeinstellungen für Minimum-Einstrahlstärke,
Messbereich der DC- und AC- Strommesszangen, das Messintervall und die
Parameter der zu prüfenden PV-Anlage (siehe §§ 5.1.1, 5.1.5 und 5.2).
4. Zur Sicherheit des Messtechnikers müssen die Leitungsschalter vor und hinter dem
DC/AC Wechselrichter (Inverter) geöffnet werden
I-V400w - I-V500w - SOLAR I-Vw - SOLAR I-Ve
VORSICHT
DE - 23
geöffnet
