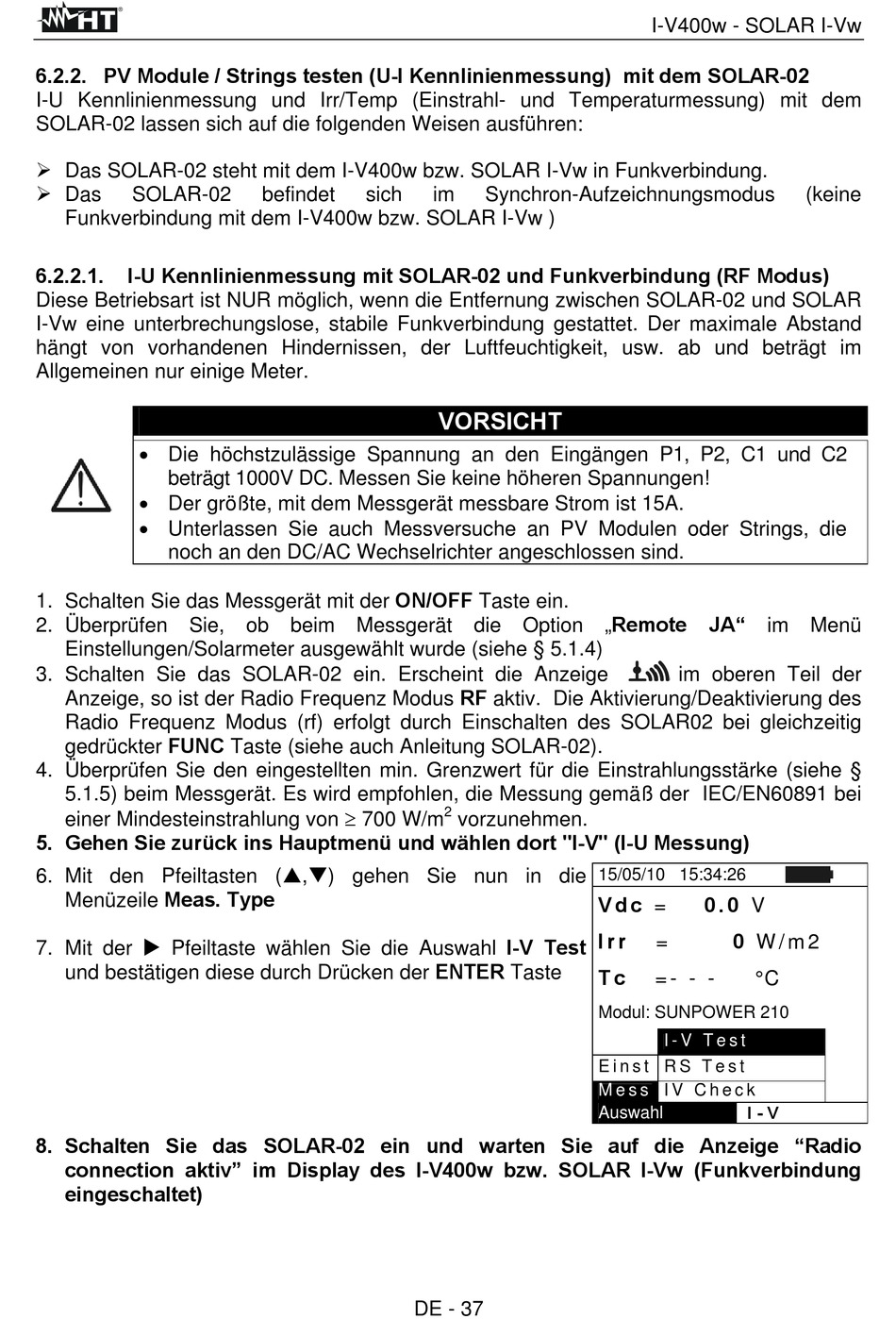

6.2.2. PV Module / Strings testen (U-I Kennlinienmessung) mit dem SOLAR-02
I-U Kennlinienmessung und Irr/Temp (Einstrahl- und Temperaturmessung) mit dem
SOLAR-02 lassen sich auf die folgenden Weisen ausführen:
Das SOLAR-02 steht mit dem I-V400w bzw. SOLAR I-Vw in Funkverbindung.
Das
SOLAR-02
Funkverbindung mit dem I-V400w bzw. SOLAR I-Vw )
6.2.2.1.
I-U Kennlinienmessung mit SOLAR-02 und Funkverbindung (RF Modus)
Diese Betriebsart ist NUR möglich, wenn die Entfernung zwischen SOLAR-02 und SOLAR
I-Vw eine unterbrechungslose, stabile Funkverbindung gestattet. Der maximale Abstand
hängt von vorhandenen Hindernissen, der Luftfeuchtigkeit, usw. ab und beträgt im
Allgemeinen nur einige Meter.
Die höchstzulässige Spannung an den Eingängen P1, P2, C1 und C2
beträgt 1000V DC. Messen Sie keine höheren Spannungen!
Der größte, mit dem Messgerät messbare Strom ist 15A.
Unterlassen Sie auch Messversuche an PV Modulen oder Strings, die
noch an den DC/AC Wechselrichter angeschlossen sind.
1. Schalten Sie das Messgerät mit der ON/OFF Taste ein.
2. Überprüfen Sie, ob beim Messgerät die Option „Remote
Einstellungen/Solarmeter ausgewählt wurde (siehe § 5.1.4)
3. Schalten Sie das SOLAR-02 ein. Erscheint die Anzeige
Anzeige, so ist der Radio Frequenz Modus RF aktiv. Die Aktivierung/Deaktivierung des
Radio Frequenz Modus (rf) erfolgt durch Einschalten des SOLAR02 bei gleichzeitig
gedrückter FUNC Taste (siehe auch Anleitung SOLAR-02).
4. Überprüfen Sie den eingestellten min. Grenzwert für die Einstrahlungsstärke (siehe §
5.1.5) beim Messgerät. Es wird empfohlen, die Messung gemäß der IEC/EN60891 bei
einer Mindesteinstrahlung von 700 W/m
5. Gehen Sie zurück ins Hauptmenü und wählen dort "I-V" (I-U Messung)
6. Mit den Pfeiltasten (,) gehen Sie nun in die
Menüzeile Meas. Type
7. Mit der Pfeiltaste wählen Sie die Auswahl I-V Test
und bestätigen diese durch Drücken der ENTER Taste
8. Schalten Sie das SOLAR-02 ein und warten Sie auf die Anzeige "Radio
connection aktiv" im Display des I-V400w bzw. SOLAR I-Vw (Funkverbindung
eingeschaltet)
befindet
sich
DE - 37
im
Synchron-Aufzeichnungsmodus
VORSICHT
2
vorzunehmen.
15/05/10 15:34:26
V d c =
I r r
T c
Modul: SUNPOWER 210
E i n s t R S T e s t
M e s s
Auswahl
I-V400w - SOLAR I-Vw
(keine
JA" im Menü
im oberen Teil der
0 . 0 V
0 W / m 2
=
= - - -
° C
I - V T e s t
I V C h e c k
I - V
