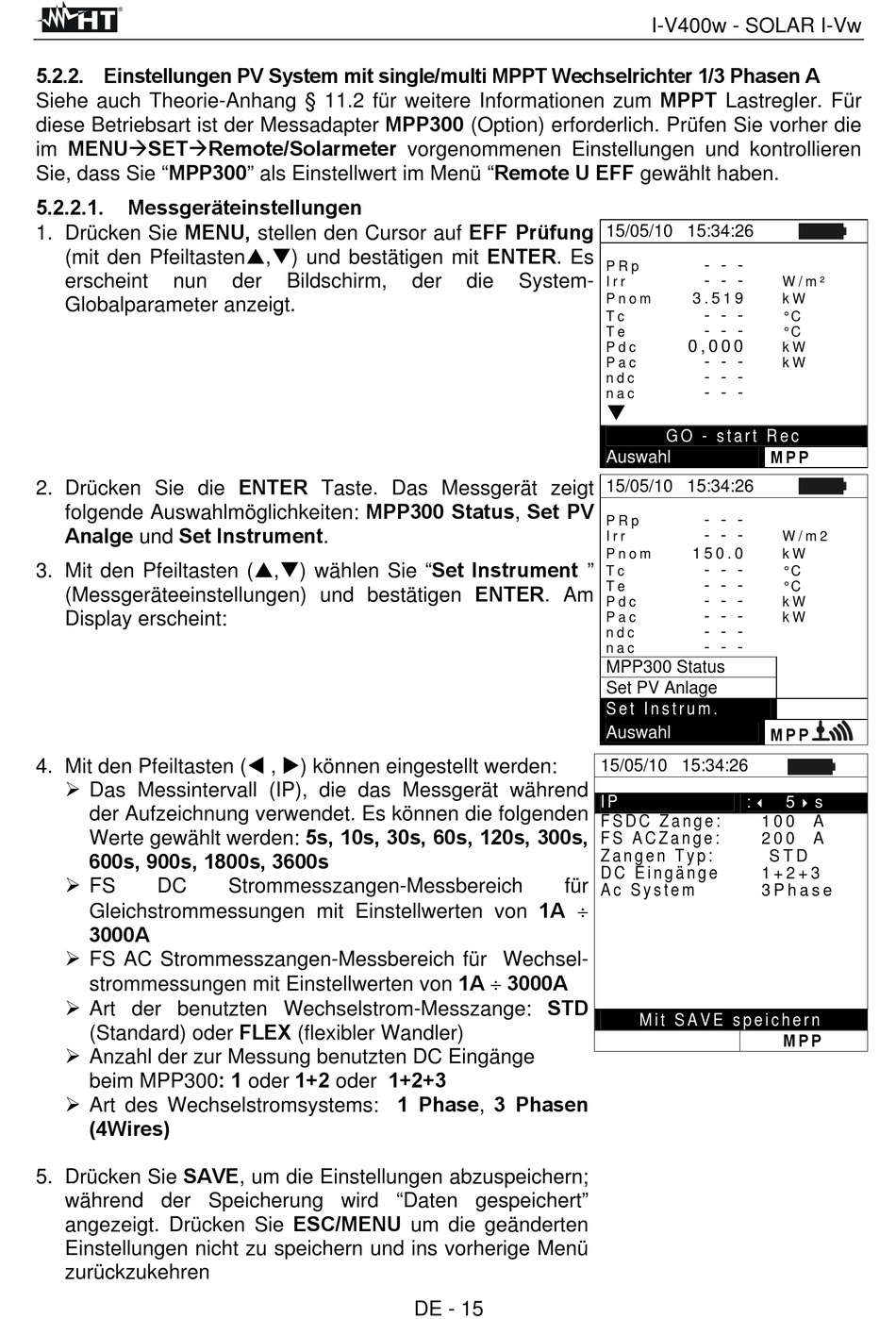

5.2.2. Einstellungen PV System mit single/multi MPPT Wechselrichter 1/3 Phasen A

Siehe auch Theorie-Anhang § 11.2 für weitere Informationen zum MPPT Lastregler. Für
diese Betriebsart ist der Messadapter MPP300 (Option) erforderlich. Prüfen Sie vorher die
im MENUSETRemote/Solarmeter vorgenommenen Einstellungen und kontrollieren
Sie, dass Sie "MPP300" als Einstellwert im Menü "Remote U EFF gewählt haben.
5.2.2.1. Messgeräteinstellungen
1. Drücken Sie MENU, stellen den Cursor auf EFF Prüfung
(mit den Pfeiltasten,) und bestätigen mit ENTER. Es
erscheint nun
Globalparameter anzeigt.
2. Drücken Sie die ENTER Taste. Das Messgerät zeigt
folgende Auswahlmöglichkeiten: MPP300 Status, Set PV
Analge und Set Instrument.
3. Mit den Pfeiltasten (,) wählen Sie "Set Instrument "
(Messgeräteeinstellungen) und bestätigen ENTER. Am
Display erscheint:
4. Mit den Pfeiltasten ( , ) können eingestellt werden:
 Das Messintervall (IP), die das Messgerät während
der Aufzeichnung verwendet. Es können die folgenden
Werte gewählt werden: 5s, 10s, 30s, 60s, 120s, 300s,
600s, 900s, 1800s, 3600s
 FS
DC
Gleichstrommessungen mit Einstellwerten von 1A 
3000A
 FS AC Strommesszangen-Messbereich für Wechsel-
strommessungen mit Einstellwerten von 1A  3000A
 Art der benutzten Wechselstrom-Messzange: STD
(Standard) oder FLEX (flexibler Wandler)
 Anzahl der zur Messung benutzten DC Eingänge
beim MPP300: 1 oder 1+2 oder 1+2+3
 Art des Wechselstromsystems: 1 Phase, 3 Phasen
(4Wires)
5. Drücken Sie SAVE, um die Einstellungen abzuspeichern;
während der Speicherung wird "Daten gespeichert"
angezeigt. Drücken Sie ESC/MENU um die geänderten
Einstellungen nicht zu speichern und ins vorherige Menü
zurückzukehren
der Bildschirm,
Strommesszangen-Messbereich
der die System-
für
DE - 15
I-V400w - SOLAR I-Vw
15/05/10 15:34:26
- - -
P R p
- - -
I r r
3 . 5 1 9
P n o m
- - -
T c
- - -
T e
0 , 0 0 0
P d c
- - -
P a c
- - -
n d c
- - -
n a c

G O - s t a r t R e c
Auswahl
15/05/10 15:34:26
- - -
P R p
- - -
I r r
1 5 0 . 0
P n o m
- - -
T c
- - -
T e
- - -
P d c
- - -
P a c
- - -
n d c
- - -
n a c
MPP300 Status
Set PV Anlage
S e t I n s t r u m .
Auswahl
15/05/10 15:34:26
I P :

F S D C Z a n g e : 1 0 0
F S A C Z a n g e :
2 0 0
Z a n g e n T y p :
S T D
D C E i n g ä n g e 1 + 2 + 3
A c S y s t e m
3 P h a s e
M i t S A V E s p e i c h e r n
W / m ²
k W
° C
° C
k W
k W
M P P
W / m 2
k W
° C
° C
k W
k W
M P P
5 s

A
A
M P P
