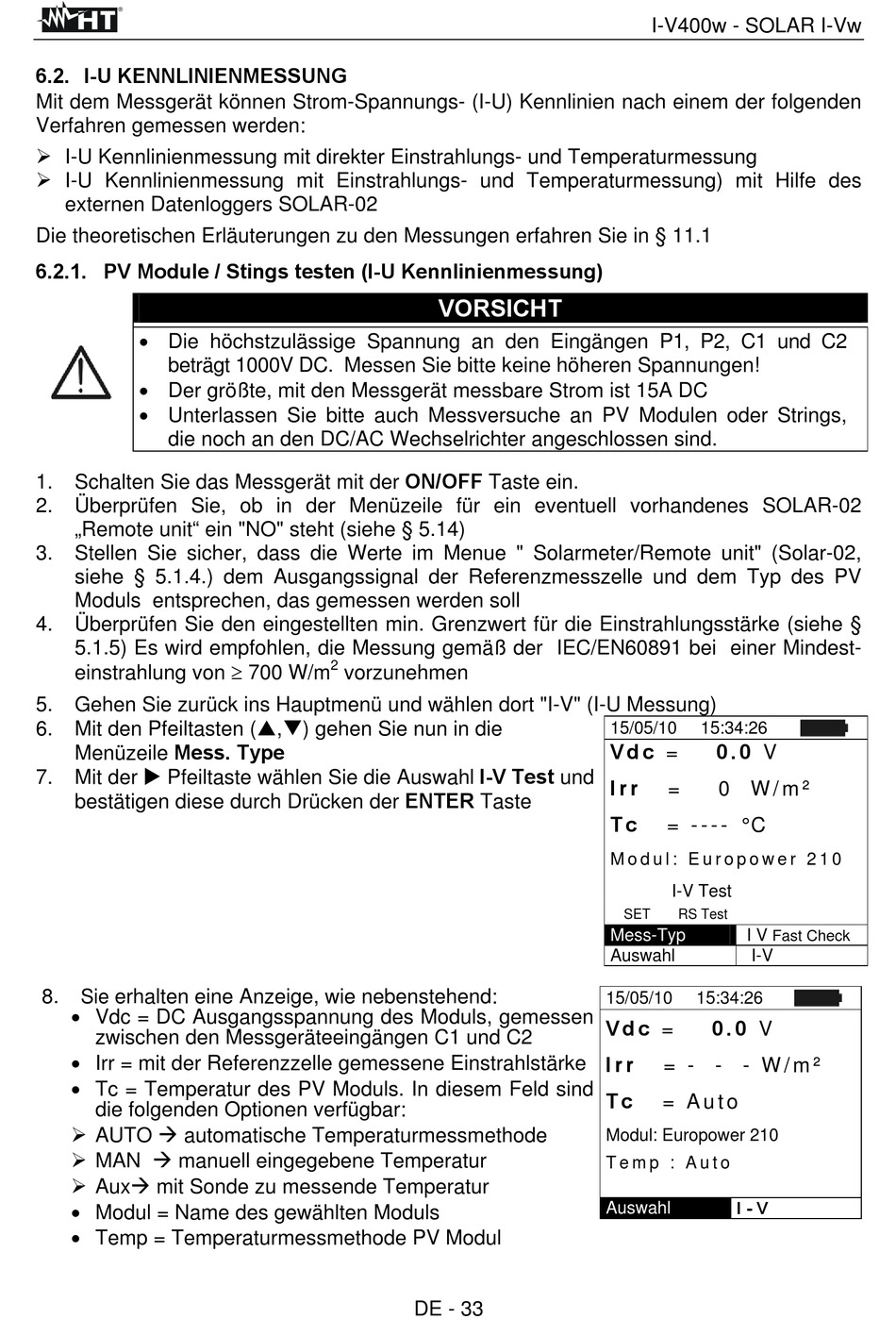

6.2. I-U KENNLINIENMESSUNG

Mit dem Messgerät können Strom-Spannungs- (I-U) Kennlinien nach einem der folgenden
Verfahren gemessen werden:
 I-U Kennlinienmessung mit direkter Einstrahlungs- und Temperaturmessung
 I-U Kennlinienmessung mit Einstrahlungs- und Temperaturmessung) mit Hilfe des
externen Datenloggers SOLAR-02
Die theoretischen Erläuterungen zu den Messungen erfahren Sie in § 11.1

6.2.1. PV Module / Stings testen (I-U Kennlinienmessung)

 Die höchstzulässige Spannung an den Eingängen P1, P2, C1 und C2
beträgt 1000V DC. Messen Sie bitte keine höheren Spannungen!
 Der größte, mit den Messgerät messbare Strom ist 15A DC
 Unterlassen Sie bitte auch Messversuche an PV Modulen oder Strings,
die noch an den DC/AC Wechselrichter angeschlossen sind.
Schalten Sie das Messgerät mit der ON/OFF Taste ein.
1.
2.
Überprüfen Sie, ob in der Menüzeile für ein eventuell vorhandenes SOLAR-02
„Remote unit" ein "NO" steht (siehe § 5.14)
3.
Stellen Sie sicher, dass die Werte im Menue " Solarmeter/Remote unit" (Solar-02,
siehe § 5.1.4.) dem Ausgangssignal der Referenzmesszelle und dem Typ des PV
Moduls entsprechen, das gemessen werden soll
4.
Überprüfen Sie den eingestellten min. Grenzwert für die Einstrahlungsstärke (siehe §
5.1.5) Es wird empfohlen, die Messung gemäß der IEC/EN60891 bei einer Mindest-
einstrahlung von  700 W/m
5.
Gehen Sie zurück ins Hauptmenü und wählen dort "I-V" (I-U Messung)
6.
Mit den Pfeiltasten (,) gehen Sie nun in die
Menüzeile Mess. Type
Mit der  Pfeiltaste wählen Sie die Auswahl I-V Test und
7.
bestätigen diese durch Drücken der ENTER Taste
8.
Sie erhalten eine Anzeige, wie nebenstehend:
 Vdc = DC Ausgangsspannung des Moduls, gemessen
zwischen den Messgeräteeingängen C1 und C2
 Irr = mit der Referenzzelle gemessene Einstrahlstärke
 Tc = Temperatur des PV Moduls. In diesem Feld sind
die folgenden Optionen verfügbar:
 AUTO  automatische Temperaturmessmethode
 MAN  manuell eingegebene Temperatur
 Aux mit Sonde zu messende Temperatur
 Modul = Name des gewählten Moduls
 Temp = Temperaturmessmethode PV Modul
VORSICHT
2
vorzunehmen
DE - 33
I-V400w - SOLAR I-Vw
15/05/10
15:34:26
V d c =
0 . 0 V
I r r
=
0 W / m ²
T c
= - - - - ° C
M o d u l : E u r o p o w e r 2 1 0
I-V Test
SET
RS Test
Mess-Typ
I V
Fast Check
Auswahl
I-V
15/05/10
15:34:26
V d c =
0 . 0 V
I r r
= - - - W / m ²
T c
= A u t o
Modul: Europower 210
T e m p : A u t o
I - V
Auswahl
