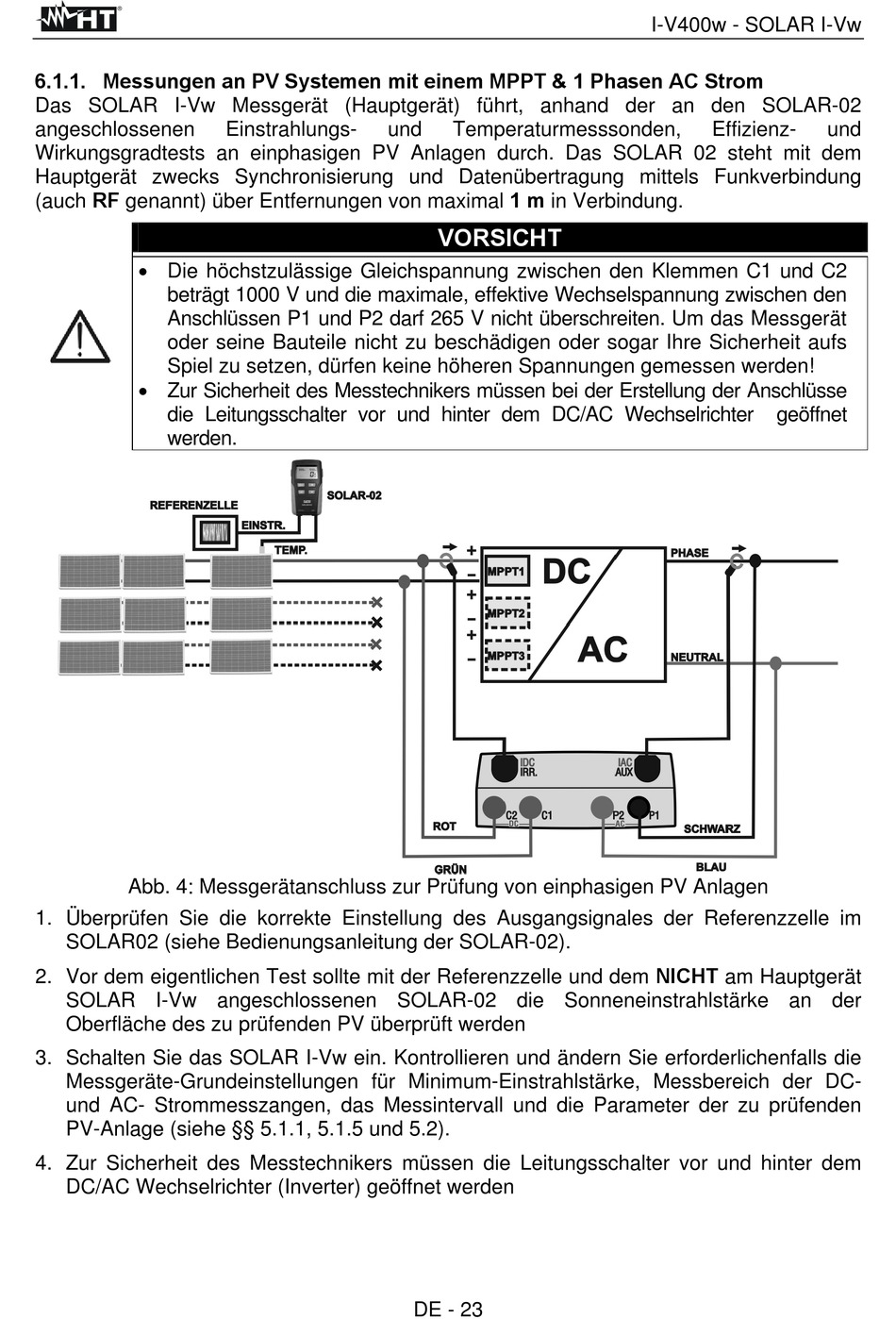

6.1.1. Messungen an PV Systemen mit einem MPPT & 1 Phasen AC Strom
Das SOLAR I-Vw Messgerät (Hauptgerät) führt, anhand der an den SOLAR-02
angeschlossenen
Wirkungsgradtests an einphasigen PV Anlagen durch. Das SOLAR 02 steht mit dem
Hauptgerät zwecks Synchronisierung und Datenübertragung mittels Funkverbindung
(auch RF genannt) über Entfernungen von maximal 1 m in Verbindung.
Die höchstzulässige Gleichspannung zwischen den Klemmen C1 und C2
beträgt 1000 V und die maximale, effektive Wechselspannung zwischen den
Anschlüssen P1 und P2 darf 265 V nicht überschreiten. Um das Messgerät
oder seine Bauteile nicht zu beschädigen oder sogar Ihre Sicherheit aufs
Spiel zu setzen, dürfen keine höheren Spannungen gemessen werden!
Zur Sicherheit des Messtechnikers müssen bei der Erstellung der Anschlüsse
die Leitungsschalter vor und hinter dem DC/AC Wechselrichter
werden.
Abb. 4: Messgerätanschluss zur Prüfung von einphasigen PV Anlagen
1. Überprüfen Sie die korrekte Einstellung des Ausgangsignales der Referenzzelle im
SOLAR02 (siehe Bedienungsanleitung der SOLAR-02).
2. Vor dem eigentlichen Test sollte mit der Referenzzelle und dem NICHT am Hauptgerät
SOLAR I-Vw angeschlossenen SOLAR-02 die Sonneneinstrahlstärke an der
Oberfläche des zu prüfenden PV überprüft werden
3. Schalten Sie das SOLAR I-Vw ein. Kontrollieren und ändern Sie erforderlichenfalls die
Messgeräte-Grundeinstellungen für Minimum-Einstrahlstärke, Messbereich der DC-
und AC- Strommesszangen, das Messintervall und die Parameter der zu prüfenden
PV-Anlage (siehe §§ 5.1.1, 5.1.5 und 5.2).
4. Zur Sicherheit des Messtechnikers müssen die Leitungsschalter vor und hinter dem
DC/AC Wechselrichter (Inverter) geöffnet werden
Einstrahlungs-
und
Temperaturmesssonden,
VORSICHT
DE - 23
I-V400w - SOLAR I-Vw
Effizienz-
geöffnet
und
