Specifiche di messa a punto GX120/160/200
VOCE SPECIFICHE
Traferro candela 0,7–0,8 mm
Regime minimo
+200
1.400 min
-150
Gioco GX200 ASP: 0,15 ± 0,02 mm
valvola SCAR.: 0,20 ± 0,02 mm
(a freddo)
GX120 ASP: 0,08 ± 0,02 mm
GX160 SCAR.: 0,10 ± 0,02 mm
Altre specifiche Non sono richieste altre regolazioni.
Informazioni di riferimento rapido
Carburante Benzina senza piombo (fare riferimento a pagina 8)
Versioni per
Stati Uniti
Eccetto
versioni per
Stati Uniti
Olio motore SAE 10W-30, API SJ o successivo, per l'uso generico.
Fare riferimento a pagina
Olio scatola Stesso olio usato per il motore, vedere sopra (tipi
riduttore applicabili).
Candela BPR6ES (NGK)
W20EPR-U (DENSO)
Manutenzione Prima di ogni uso:
• Controllare il livello dell'olio motore. Fare riferimento a
pagina 8.
• Controllare l'olio della scatola del riduttore
(tipi applicabili).
Fare riferimento a pagina 8–10.
• Controllare il filtro dell'aria. Fare riferimento a pagina 10.
Prime 20 ore:
• Sostituire l'olio motore. Fare riferimento a pagina 9.
• Sostituire l'olio della scatola del riduttore
(tipi applicabili).
Fare riferimento a pagina 10.
Successive:
Fare riferimento al programma di manutenzione a
pagina 7.
MANUTENZIONE
Vedere pagina: 12
-1 Vedere pagina: 13
(giri/min)
Rivolgersi al proprio
concessionario
autorizzato Honda
Numero di ottano alla pompa di
almeno 86
Numero di ottano di almeno 91
Numero di ottano alla pompa di
almeno 86
8
.

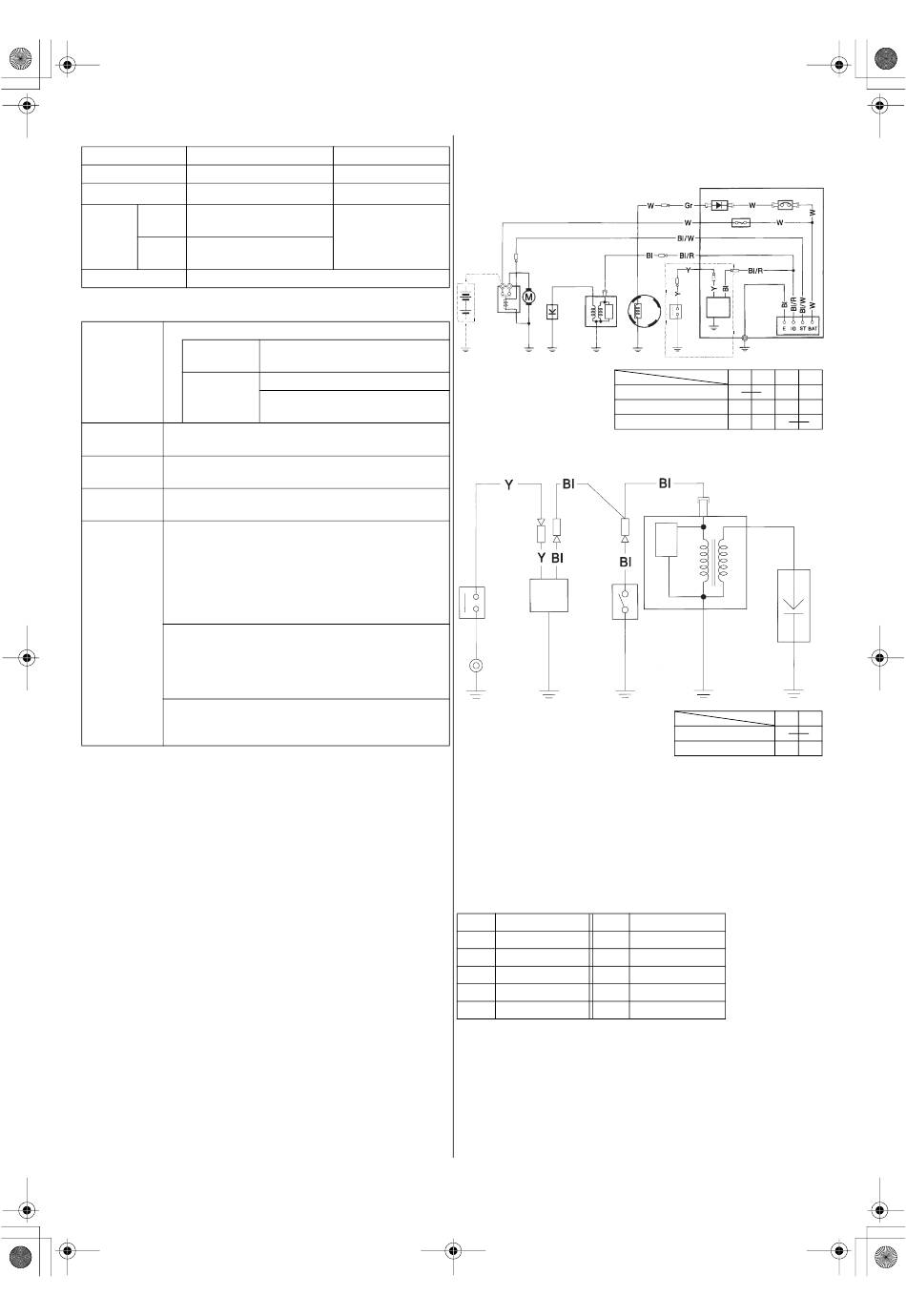

Schemi elettrici
Con sistema di allarme olio e motorino di avviamento elettrico
(12)
(13)
(11)
(14)
(10)
Con sistema di allarme olio e senza
motorino di avviamento elettrico
(6)
(8)
(5)
(1) SCATOLA COMANDI
(2) RADDRIZZATORE
(3) FUSIBILE
(4) INTERRUTTORE CIRCUITO
(5) INTERRUTTORE MOTORE
(6) SISTEMA DI ALLARME OLIO
(7) Tipo con sistema di allarme olio
Bl Nero Br
Y Giallo O
Bu Blu Lb
G Verde Lg
R Rosso P
W Bianco Gr
ITALIANO
(1)
(2) (4)
(3)
(5)
(6)
(8)
(9)
(7)
IG E BAT ST
OFF (spegnimento) o o
ON (accensione)
START (avviamento) o
(10)
(11)
IG
OFF (spegnimento) o
ON (accensione)
(8) INTERRUTTORE LIVELLO OLIO
(9) BOBINA DI CARICA
(10) BOBINA DI ACCENSIONE
(11) CANDELA
(12) MOTORINO DI AVVIAMENTO
ELETTROVALVOLA MOTORINO DI
(13)
AVVIAMENTO
(14) BATTERIA (12 V)
Marrone
Arancione
Azzurro
Verde chiaro
Rosa
Grigio
o
E
o
