INFORMAZIONI TECNICHE

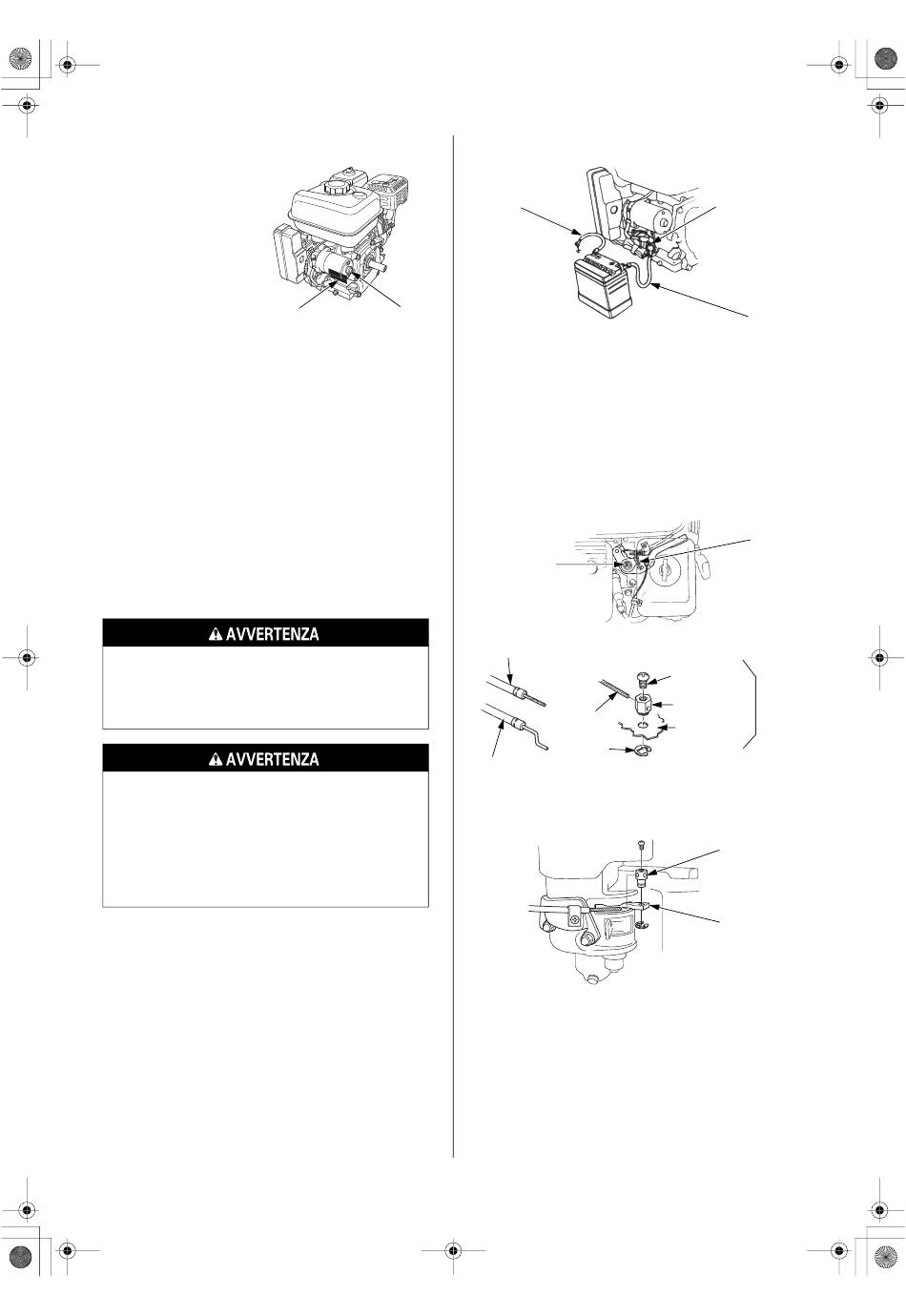

Ubicazione del numero di serie
Registrare il numero di serie del
motore, il tipo e la data di acquisto
nello spazio sottostante. Tale
informazione è necessaria quando
si ordinano pezzi o si inoltrano
richieste di informazioni tecniche
o riguardanti la garanzia.
Numero di serie motore: __ __ __ __ — __ __ __ __ __ __ __
Tipo di motore: ___ ___ ___ ___
Data dell'acquisto: ______ / ______ / ______
Collegamenti della batteria per il motorino di avviamento elettrico (tipi
applicabili)
Usare una batteria da 12 V con almeno 18 Ah (ampère/ora).
Fare attenzione a non invertire la polarità della batteria, poiché ciò
provocherebbe il cortocircuito del sistema di carica della batteria. Collegare
sempre il cavo positivo (+) della batteria al terminale della batteria prima di
collegare il cavo negativo (–) della batteria, in modo tale che gli utensili non
possano provocare un cortocircuito se toccano una parte a massa mentre
viene serrata l'estremità del cavo positivo (+) della batteria.
La batteria può esplodere se non viene seguita la procedura
corretta, con conseguenti lesioni gravi per chi si trova nelle
vicinanze.
Tenere lontano dalla batteria scintille, fiamme vive o sigarette.
La batteria contiene acido solforico (elettrolita) altamente
corrosivo e velenoso.
L'elettrolita se giunge a contato con occhi o cute può provocare
gravi ustioni.
Indossare abbigliamento e occhiali da lavoro per lavorare in
prossimità della batteria.
ALLONTANARE I BAMBINI DALLA BATTERIA.
AVVERTENZA: I morsetti, i terminali della batteria e i relativi accessori
contengono piombo e composti al piombo. Lavare le mani dopo averla
manovrata.
1. Collegare il cavo positivo (+) della batteria al terminale del solenoide del
motorino di avviamento come indicato in figura.
2. Collegare il cavo negativo (–) della batteria a un bullone di montaggio del
motore, un bullone del telaio o un'altra buona connessione a massa del
motore.
3. Collegare il cavo positivo (+) della batteria al terminale positivo (+) della
batteria come mostrato.
4. Collegare il cavo negativo (–) della batteria al terminale negativo (–) della
batteria come mostrato.
16
MOTORINO DI
UBICAZIONE
AVVIAMENTO
NUMERO DI
ELETTRICO
SERIE E TIPO
(tipi applicabili)
DI MOTORE
5. Ricoprire di grasso i terminali e le estremità dei cavi.
CAVO NEGATIVO (–)
BATTERIA
Collegamento comando a distanza
Le leve del comando dell'acceleratore e dello starter sono munite di fori per
fissare opzionalmente un cavo. Le seguenti illustrazioni mostrano esempi di
installazione di un cavo pieno e di un cavo flessibile intrecciato. Se si usa un
cavo flessibile intrecciato aggiungere una molla di richiamo come mostrato.
È necessario allentare il dado d'attrito della leva di comando dell'acceleratore
quando si aziona l'acceleratore tramite un comando remoto.
LEVERAGGIO DI COMANDO DELL'ACCELERATORE REMOTO
DADO DI
ATTRITO LEVA
ACCELERATORE
Rivestimento cavo flessibile
CAVO
ANELLO
ELASTICO
da 5 mm
Rivestimento
cavo pieno
LEVERAGGIO DI COMANDO STARTER REMOTO
ITALIANO
ELETTROVALVOLA
MOTORINO DI
AVVIAMENTO
CAVO POSITIVO (+) BATTERIA
MOLLA DI
RICHIAMO
VITE da 4 mm
SUPPORTO
OPZIONALE
CAVO
LEVA
ACCELERA-
TORE
SUPPORTO CAVO
LEVA STARTER
