Aus- und Eingänge
8.2.4.2 Inbetriebnahme Profibus
Es muss mindestens ein Modul ausgewählt sein. Weitere Informationen erhalten Sie in der Dokumentation
der Profibus-Schnittstelle, enthalten auf der mitgelieferten Software-CD, Profibus-Betriebsanleitung.
Anschluss
Profibus-Kabel
Spannungs-
versorgung

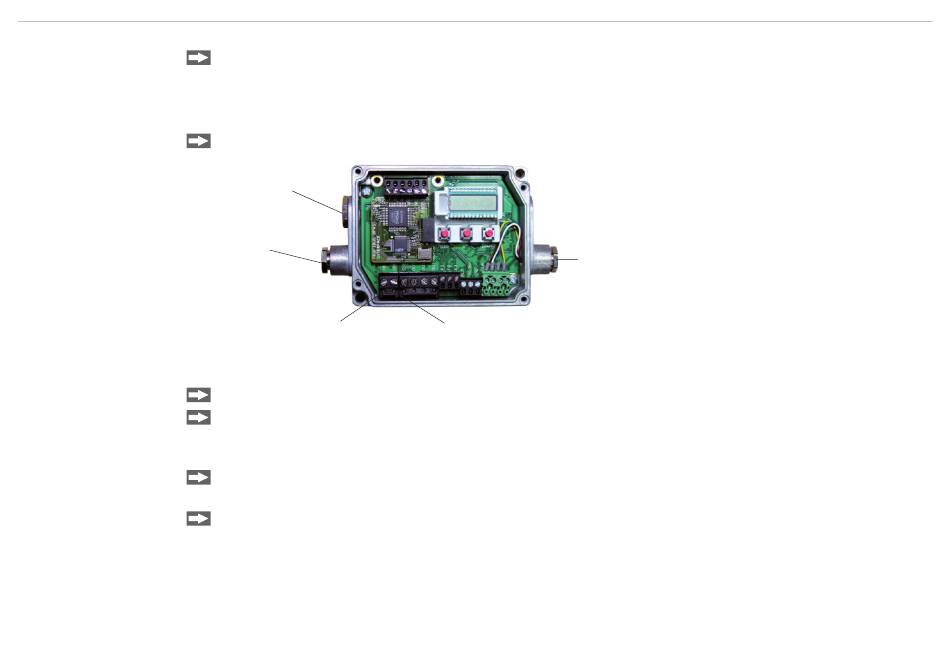

Abb. 21 Inbetriebnahme Profibus
Der Controller mit Profibus-DPv1 ist jetzt bereit zum Datenaustausch mit dem Profibus-Master, siehe Software
CD, Profibus-Betriebsanleitung.
thermoMETER CT
Lesen Sie im Konfigurationstool der SPS des Kunden die GSD-Datei „IT010A90.gsd", enthalten auf der
mitgelieferten CompactConnect Software-CD, ein und konfigurieren Sie das Gerät.
Öffnen Sie den Controller und schließen Sie die Versorgungsspannung
+8 bis +36 VDC
Schalten Sie die Spannungsversorgung ein.
Betätigen Sie die Mode Taste 18 mal, bis der Eintrag SL001 erscheint und stellen Sie mit den Tasten UP
und DOWN die gewünschte Slave-Nummer ein (001 – 125, die gleiche Adresse wie im Konfigurationstool,
enthalten auf der mitgelieferten Software-CD, Profibus-Betriebsanleitung.
Schalten Sie den Controller für mindestens 3 Sekunden aus, indem Sie die Versorgungsspannung un-
terbrechen.
Schließen Sie die Profibus Anschlussleitung am Profibus an, achten Sie bitte auf die richtige Stellung
des Abschlusswiderstandes beim Profibus.
Sensorkabel
GND
an, siehe Abb. 21.
Seite 50
