Elektrische Installation
7.3
Die vorhandene Kabelverschraubung M12x1,5 des Controllers eignet sich für Kabel mit einem Außendurch-
messer von 3 bis 5 mm.
Die einzelnen Adern können nun entsprechend ihrer Farben in die vorgesehenen Schraubklemmen befestigt
werden.
Unterlegscheiben
Dichtstopfen

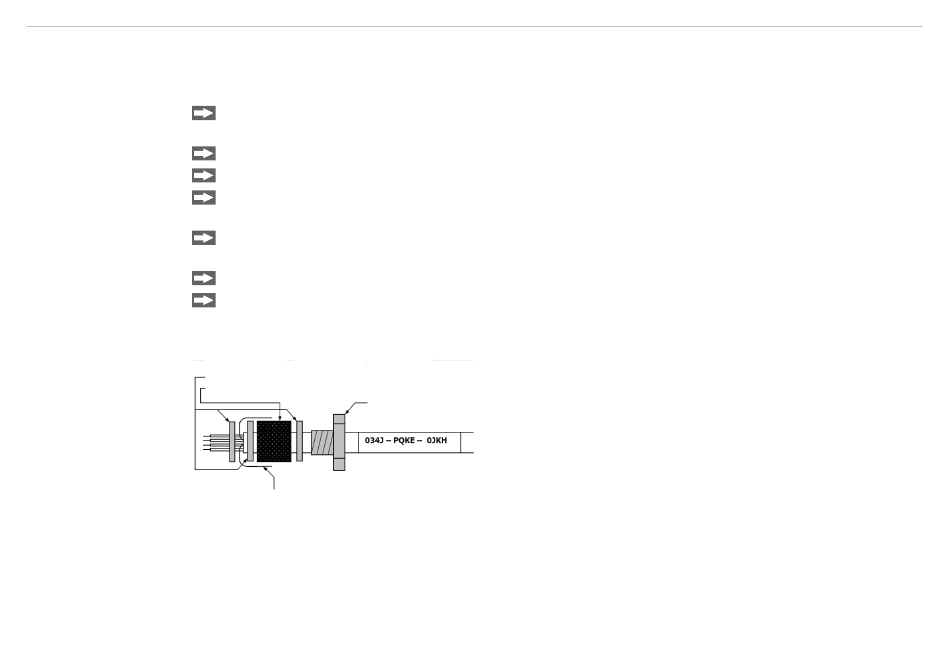

Abb. 11 Kabelmontage
i
thermoMETER CT
Kabelmontage
Entfernen Sie die Kabelisolierung (40 mm Stromversorgung, 50 mm Signalausgänge, 60 mm Funktions-
eingänge).
Kürzen Sie das Schirmgeflecht auf ca. 5 mm und entflechten Sie die Schirmdrähte.
Entfernen Sie ca. 4 mm der einzelnen Aderisolierungen und verzinnen Sie die Aderenden.
Schieben Sie nacheinander die Druckschraube, Unterlegscheiben, Gummidichtung der Kabelverschrau-
bung, siehe Abb.
11, über das vorbereitete Kabelende.
Spreizen Sie das Schirmgeflecht auseinander und fixieren Sie den Kabelschirm zwischen zwei Metall-
scheiben.
Führen Sie das Kabel bis zum Anschlag in die Kabelverschraubung ein.
Schrauben Sie die Kappe fest an.
Druckschraube
Schirm
Verwenden Sie nur abgeschirmte Kabel!
Der Sensor muss geerdet sein!
Seite 37
