Modelle Ctm-1, Ctm-2, Ctm-3 - MICRO-EPSILON thermoMETER CT Serie Betriebsanleitung

Elektrische Installation

7.1.1.2 Modelle CTM-1, CTM-2, CTM-3

Pin
+8 ... 36 VDC Spannungsversorgung
GND
GND
AL2
OUT-TC
OUT-mV/mA
F1, F2, F3
GND
3V SW
GND
BROWN
WHITE
GREEN
YELLOW
thermoMETER CT
Erklärung
Masse (0 V) der Spannungsversorgung
Masse (0 V) der internen Ein- und Ausgänge
Alarm 2 (Open-collector-Ausgang)
Analogausgang Thermoelement (J oder K)
Analogausgang Objekttemperatur (mV oder mA)
Funktionseingänge
Masse (0 V)
3 VDC, schaltbar, für Laser-Visierhilfe
Masse (0 V) für Laser-Visierhilfe
Temperaturfühler Sensor (NTC)
Masse Sensor
Spannungsversorgung Sensor
Detektorsignal

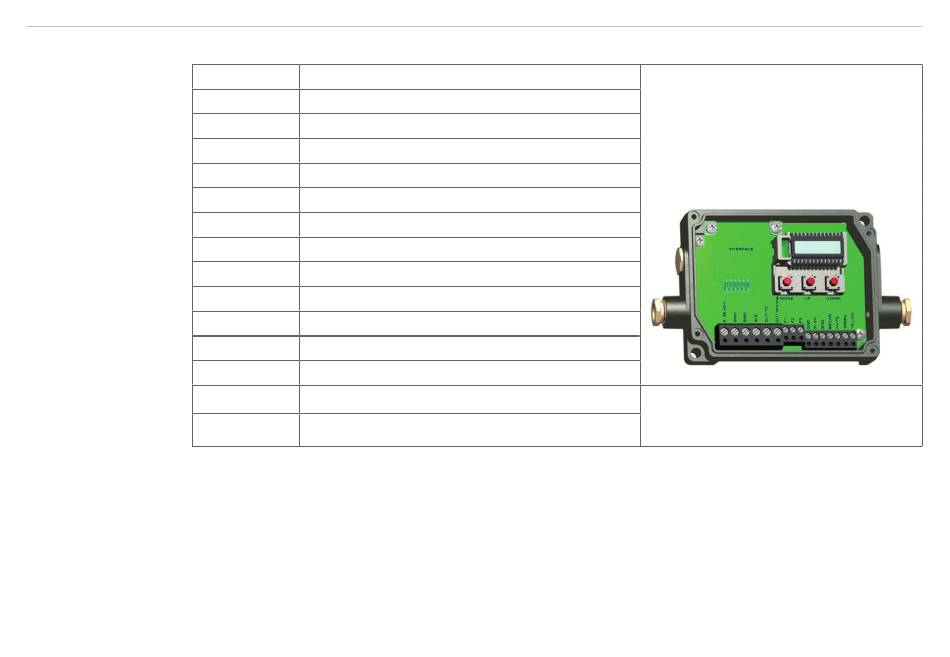

Abb. 9 Geöffneter Controller
(CTM-1, CTM-2, CTM-3) mit Anschlus-
sklemmen
Seite 35
