Montage
"
14
3.2.3

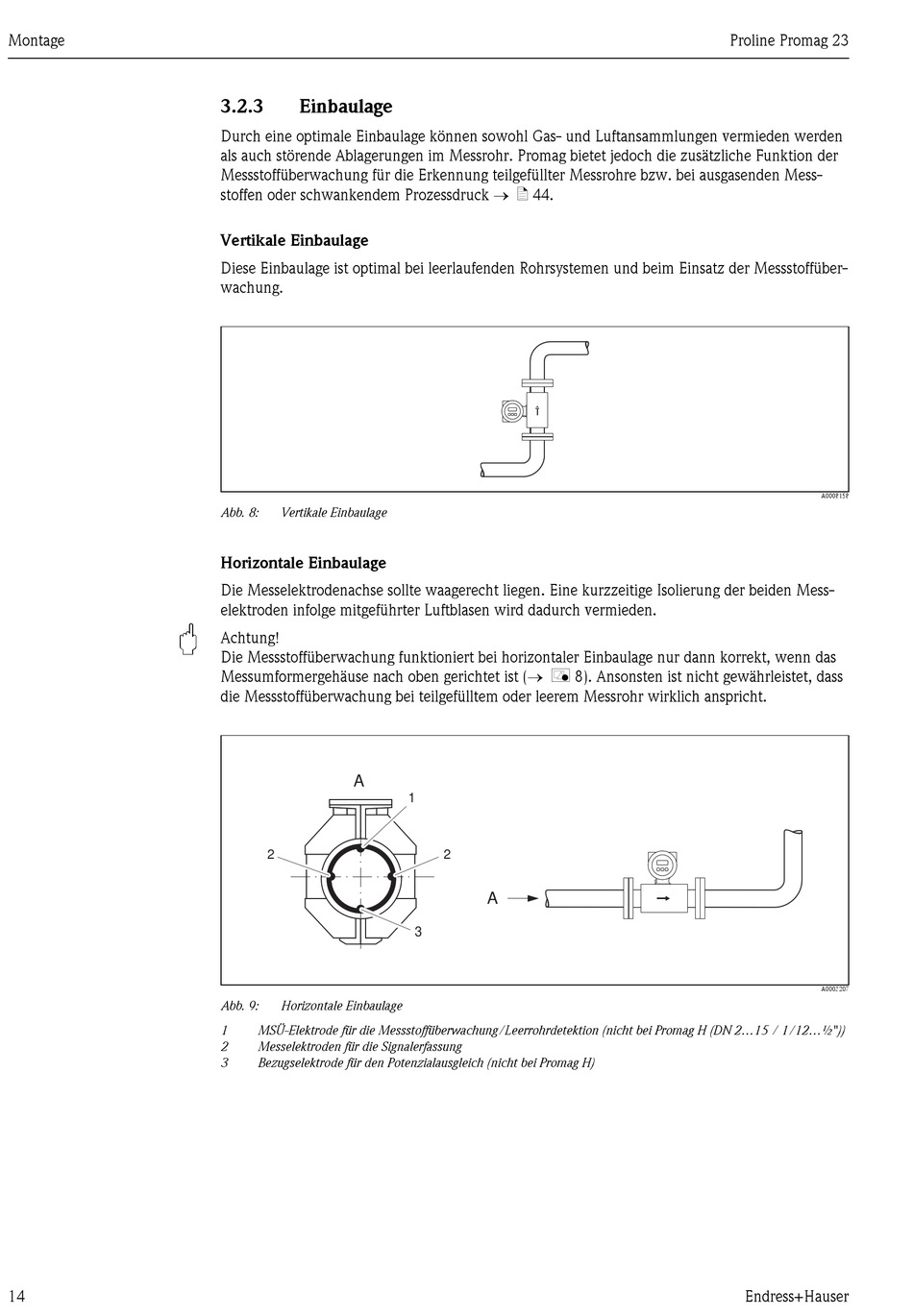

Einbaulage
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden
als auch störende Ablagerungen im Messrohr. Promag bietet jedoch die zusätzliche Funktion der
Messstoffüberwachung für die Erkennung teilgefüllter Messrohre bzw. bei ausgasenden Mess-
stoffen oder schwankendem Prozessdruck ä 44.
Vertikale Einbaulage
Diese Einbaulage ist optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Messstoffüber-
wachung.
Abb. 8:
Vertikale Einbaulage
Horizontale Einbaulage
Die Messelektrodenachse sollte waagerecht liegen. Eine kurzzeitige Isolierung der beiden Mess-
elektroden infolge mitgeführter Luftblasen wird dadurch vermieden.
Achtung!
Die Messstoffüberwachung funktioniert bei horizontaler Einbaulage nur dann korrekt, wenn das
Messumformergehäuse nach oben gerichtet ist ( å 8). Ansonsten ist nicht gewährleistet, dass
die Messstoffüberwachung bei teilgefülltem oder leerem Messrohr wirklich anspricht.
A
2
Abb. 9:
Horizontale Einbaulage
1
MSÜ-Elektrode für die Messstoffüberwachung/Leerrohrdetektion (nicht bei Promag H (DN 2...15 / 1/12...½"))
2
Messelektroden für die Signalerfassung
3
Bezugselektrode für den Potenzialausgleich (nicht bei Promag H)
1
2
A
3
Proline Promag 23
A0008158
A0003207
Endress+Hauser
