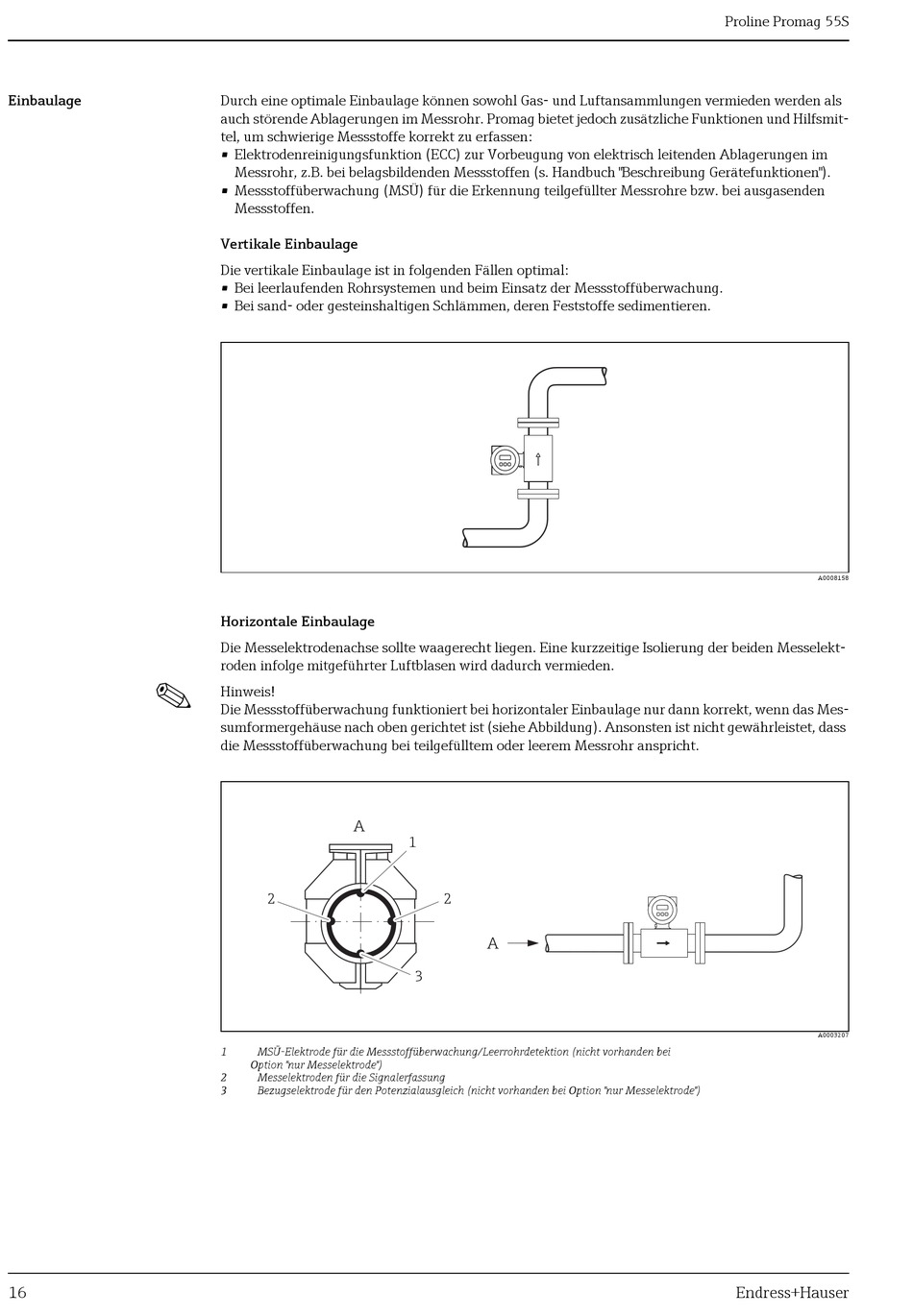

Einbaulage
!
16
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden als
auch störende Ablagerungen im Messrohr. Promag bietet jedoch zusätzliche Funktionen und Hilfsmit-
tel, um schwierige Messstoffe korrekt zu erfassen:
• Elektrodenreinigungsfunktion (ECC) zur Vorbeugung von elektrisch leitenden Ablagerungen im
Messrohr, z.B. bei belagsbildenden Messstoffen (s. Handbuch "Beschreibung Gerätefunktionen").
• Messstoffüberwachung (MSÜ) für die Erkennung teilgefüllter Messrohre bzw. bei ausgasenden
Messstoffen.

Vertikale Einbaulage

Die vertikale Einbaulage ist in folgenden Fällen optimal:
• Bei leerlaufenden Rohrsystemen und beim Einsatz der Messstoffüberwachung.
• Bei sand- oder gesteinshaltigen Schlämmen, deren Feststoffe sedimentieren.

Horizontale Einbaulage

Die Messelektrodenachse sollte waagerecht liegen. Eine kurzzeitige Isolierung der beiden Messelekt-
roden infolge mitgeführter Luftblasen wird dadurch vermieden.
Hinweis!
Die Messstoffüberwachung funktioniert bei horizontaler Einbaulage nur dann korrekt, wenn das Mes-
sumformergehäuse nach oben gerichtet ist (siehe Abbildung). Ansonsten ist nicht gewährleistet, dass
die Messstoffüberwachung bei teilgefülltem oder leerem Messrohr anspricht.
A
2
1 MSÜ-Elektrode für die Messstoffüberwachung/Leerrohrdetektion (nicht vorhanden bei
Option "nur Messelektrode")
2 Messelektroden für die Signalerfassung
3 Bezugselektrode für den Potenzialausgleich (nicht vorhanden bei Option "nur Messelektrode")
1
2
A
3
Proline Promag 55S
A0008158
A0003207
