Hardwareeinstellungen

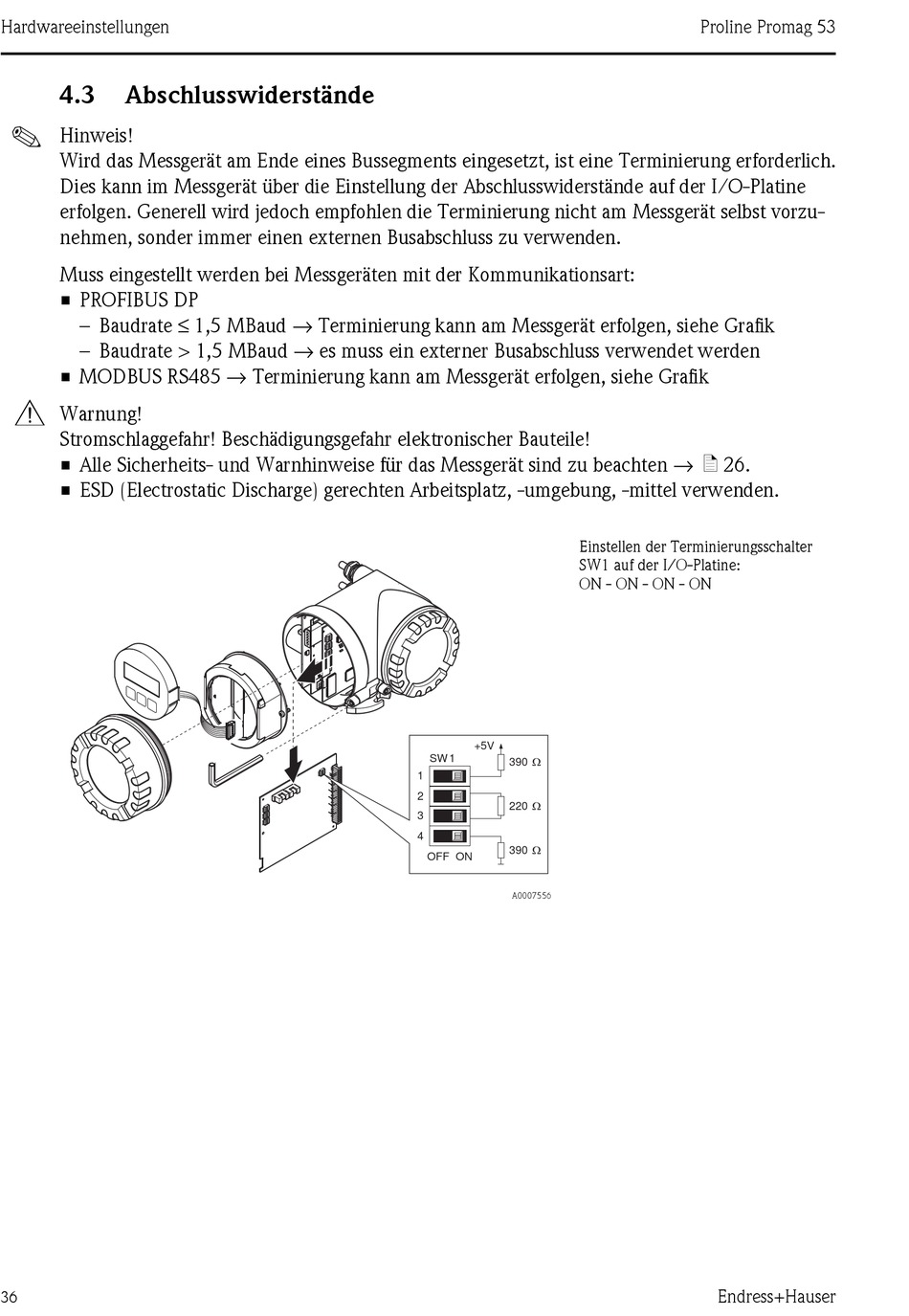

4.3 Abschlusswiderstände
!
Hinweis!
Wird das Messgerät am Ende eines Bussegments eingesetzt, ist eine Terminierung erforderlich.
Dies kann im Messgerät über die Einstellung der Abschlusswiderstände auf der I/O-Platine
erfolgen. Generell wird jedoch empfohlen die Terminierung nicht am Messgerät selbst vorzu-
nehmen, sonder immer einen externen Busabschluss zu verwenden.
Muss eingestellt werden bei Messgeräten mit der Kommunikationsart:
• PROFIBUS DP
– Baudrate ≤ 1,5 MBaud → Terminierung kann am Messgerät erfolgen, siehe Grafik
– Baudrate > 1,5 MBaud → es muss ein externer Busabschluss verwendet werden
• MODBUS RS485 → Terminierung kann am Messgerät erfolgen, siehe Grafik
#
Warnung!
Stromschlaggefahr! Beschädigungsgefahr elektronischer Bauteile!
• Alle Sicherheits- und Warnhinweise für das Messgerät sind zu beachten → ä 26.
• ESD (Electrostatic Discharge) gerechten Arbeitsplatz, -umgebung, -mittel verwenden.
36
1
2
3
4
1
2
3
4
1
2
3
4
SW 1
1
2 1
3
4
2
1
2
3
4
3
1
2
3
4
1
2
3
4
4
OFF ON
Einstellen der Terminierungsschalter
SW1 auf der I/O-Platine:
ON - ON - ON - ON
+5V
W
390
W
220
W
390
A0007556
