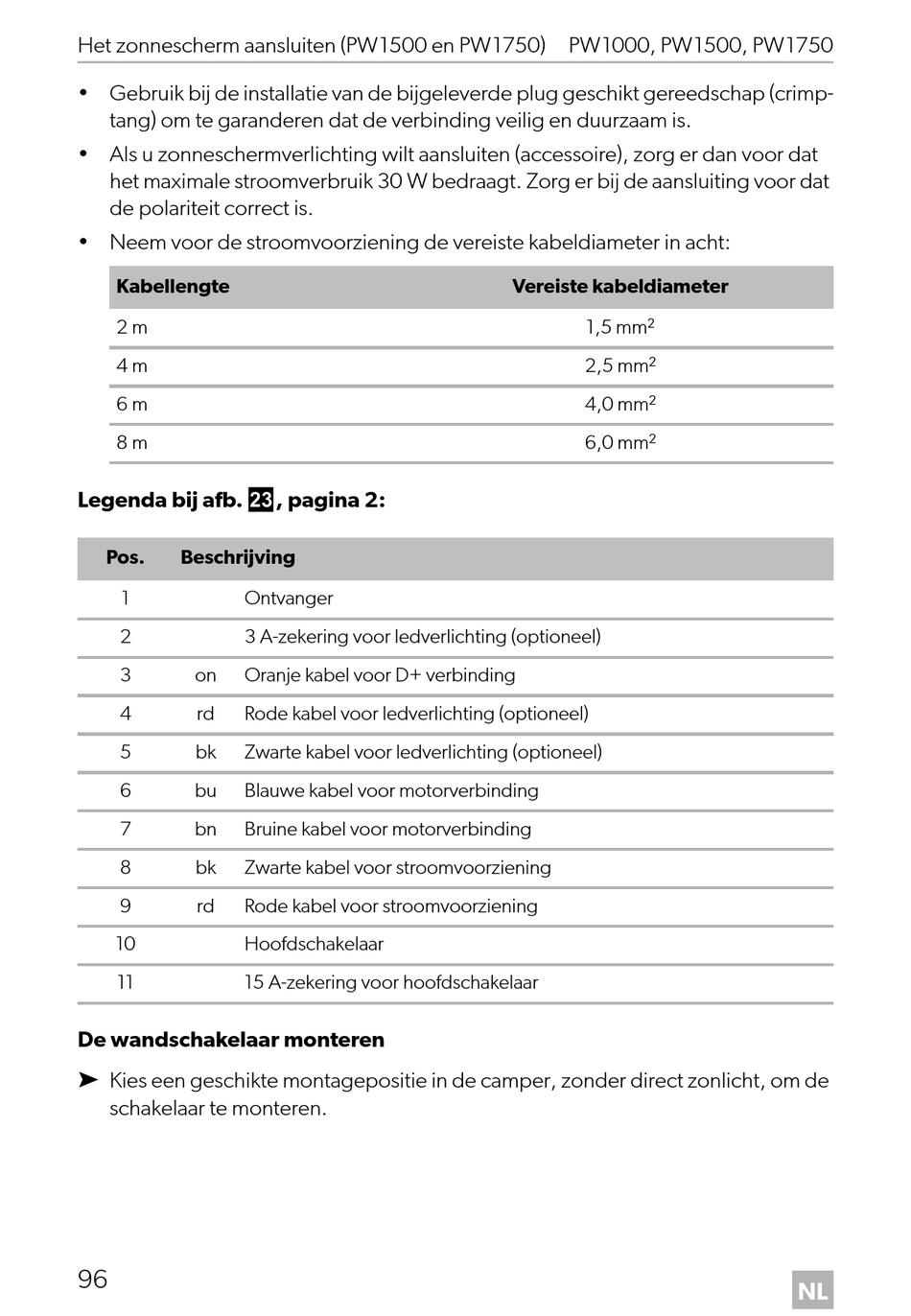

Het zonnescherm aansluiten (PW1500 en PW1750) PW1000, PW1500, PW1750
• Gebruik bij de installatie van de bijgeleverde plug geschikt gereedschap (crimp-
tang) om te garanderen dat de verbinding veilig en duurzaam is.
• Als u zonneschermverlichting wilt aansluiten (accessoire), zorg er dan voor dat
het maximale stroomverbruik 30 W bedraagt. Zorg er bij de aansluiting voor dat
de polariteit correct is.
• Neem voor de stroomvoorziening de vereiste kabeldiameter in acht:
Kabellengte
2 m
4 m
6 m
8 m
Legenda bij afb. m, pagina 2:
Pos. Beschrijving
1 Ontvanger
2 3 A-zekering voor ledverlichting (optioneel)
3 on Oranje kabel voor D+ verbinding
4 rd Rode kabel voor ledverlichting (optioneel)
5 bk Zwarte kabel voor ledverlichting (optioneel)
6 bu Blauwe kabel voor motorverbinding
7 bn Bruine kabel voor motorverbinding
8 bk Zwarte kabel voor stroomvoorziening
9 rd Rode kabel voor stroomvoorziening
10 Hoofdschakelaar
11 15 A-zekering voor hoofdschakelaar
De wandschakelaar monteren
➤ Kies een geschikte montagepositie in de camper, zonder direct zonlicht, om de
schakelaar te monteren.
96
Vereiste kabeldiameter
1,5 mm²
2,5 mm²
4,0 mm²
6,0 mm²
