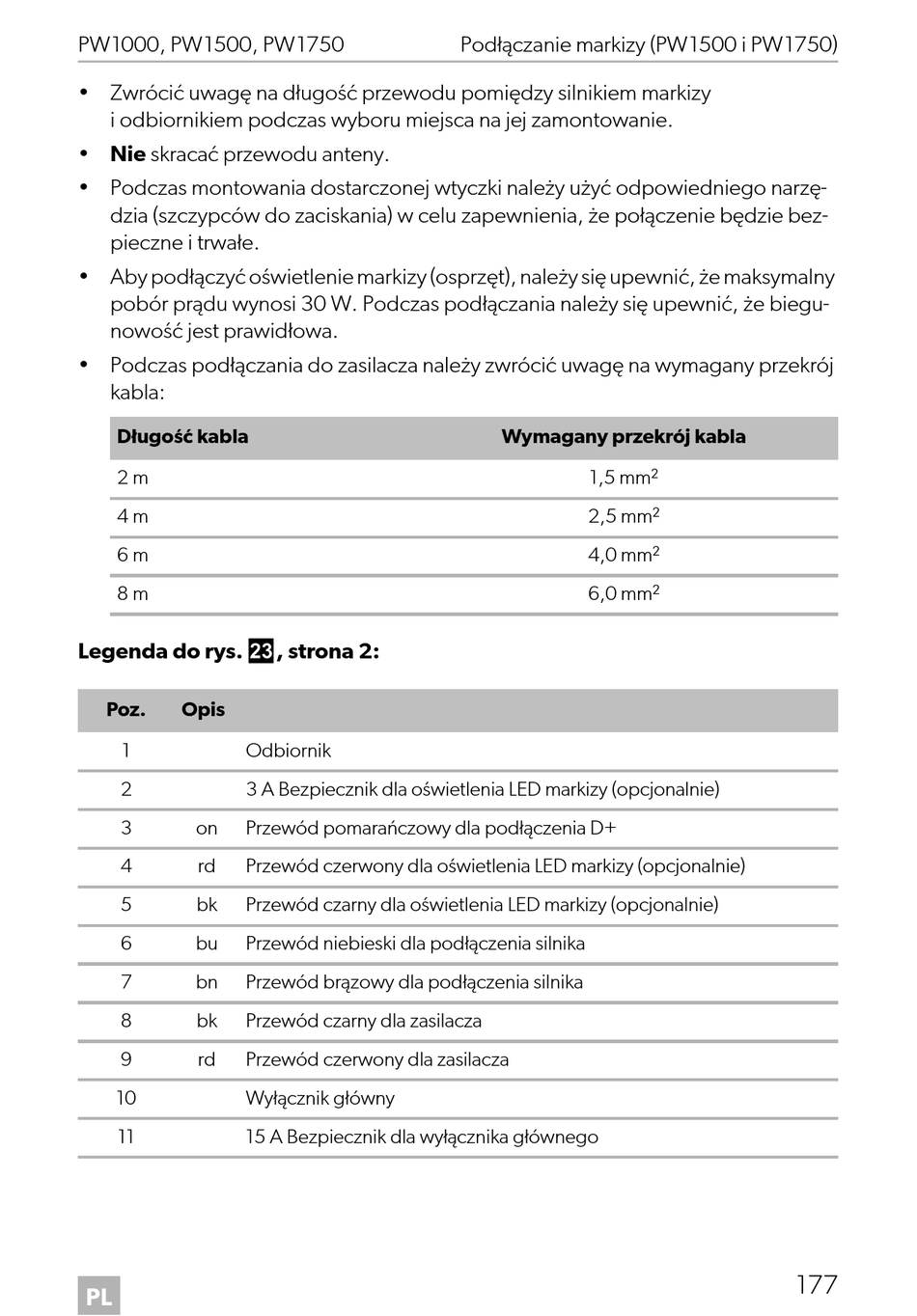

PW1000, PW1500, PW1750
• Zwrócić uwagę na długość przewodu pomiędzy silnikiem markizy
i odbiornikiem podczas wyboru miejsca na jej zamontowanie.
• Nie skracać przewodu anteny.
• Podczas montowania dostarczonej wtyczki należy użyć odpowiedniego narzę-
dzia (szczypców do zaciskania) w celu zapewnienia, że połączenie będzie bez-
pieczne i trwałe.
• Aby podłączyć oświetlenie markizy (osprzęt), należy się upewnić, że maksymalny
pobór prądu wynosi 30 W. Podczas podłączania należy się upewnić, że biegu-
nowość jest prawidłowa.
• Podczas podłączania do zasilacza należy zwrócić uwagę na wymagany przekrój
kabla:
Długość kabla
2 m
4 m
6 m
8 m
Legenda do rys. m, strona 2:
Poz. Opis
1 Odbiornik
2 3 A Bezpiecznik dla oświetlenia LED markizy (opcjonalnie)
3 on Przewód pomarańczowy dla podłączenia D+
4 rd Przewód czerwony dla oświetlenia LED markizy (opcjonalnie)
5 bk Przewód czarny dla oświetlenia LED markizy (opcjonalnie)
6 bu Przewód niebieski dla podłączenia silnika
7 bn Przewód brązowy dla podłączenia silnika
8 bk Przewód czarny dla zasilacza
9 rd Przewód czerwony dla zasilacza
10 Wyłącznik główny
11 15 A Bezpiecznik dla wyłącznika głównego
PL
Podłączanie markizy (PW1500 i PW1750)
Wymagany przekrój kabla
1,5 mm²
2,5 mm²
4,0 mm²
6,0 mm²
177
