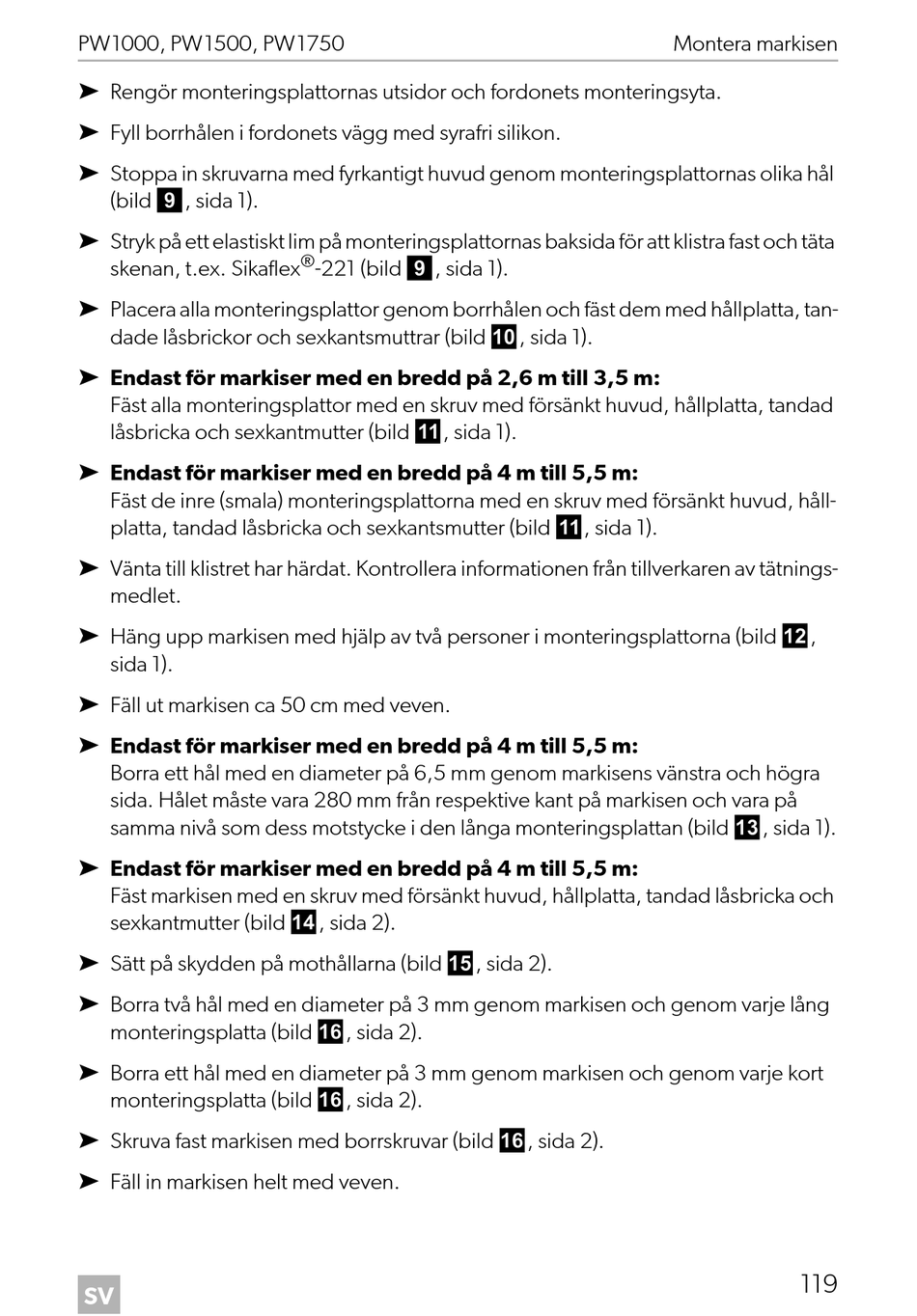

PW1000, PW1500, PW1750
➤ Rengör monteringsplattornas utsidor och fordonets monteringsyta.
➤ Fyll borrhålen i fordonets vägg med syrafri silikon.
➤ Stoppa in skruvarna med fyrkantigt huvud genom monteringsplattornas olika hål
(bild 9, sida 1).
➤ Stryk på ett elastiskt lim på monteringsplattornas baksida för att klistra fast och täta
skenan, t.ex. Sikaflex
➤ Placera alla monteringsplattor genom borrhålen och fäst dem med hållplatta, tan-
dade låsbrickor och sexkantsmuttrar (bild 0, sida 1).
➤ Endast för markiser med en bredd på 2,6 m till 3,5 m:
Fäst alla monteringsplattor med en skruv med försänkt huvud, hållplatta, tandad
låsbricka och sexkantmutter (bild a, sida 1).
➤ Endast för markiser med en bredd på 4 m till 5,5 m:
Fäst de inre (smala) monteringsplattorna med en skruv med försänkt huvud, håll-
platta, tandad låsbricka och sexkantsmutter (bild a, sida 1).
➤ Vänta till klistret har härdat. Kontrollera informationen från tillverkaren av tätnings-
medlet.
➤ Häng upp markisen med hjälp av två personer i monteringsplattorna (bild b,
sida 1).
➤ Fäll ut markisen ca 50 cm med veven.
➤ Endast för markiser med en bredd på 4 m till 5,5 m:
Borra ett hål med en diameter på 6,5 mm genom markisens vänstra och högra
sida. Hålet måste vara 280 mm från respektive kant på markisen och vara på
samma nivå som dess motstycke i den långa monteringsplattan (bild c, sida 1).
➤ Endast för markiser med en bredd på 4 m till 5,5 m:
Fäst markisen med en skruv med försänkt huvud, hållplatta, tandad låsbricka och
sexkantmutter (bild d, sida 2).
➤ Sätt på skydden på mothållarna (bild e, sida 2).
➤ Borra två hål med en diameter på 3 mm genom markisen och genom varje lång
monteringsplatta (bild f, sida 2).
➤ Borra ett hål med en diameter på 3 mm genom markisen och genom varje kort
monteringsplatta (bild f, sida 2).
➤ Skruva fast markisen med borrskruvar (bild f, sida 2).
➤ Fäll in markisen helt med veven.
SV
®
-221 (bild 9, sida 1).
Montera markisen
119
