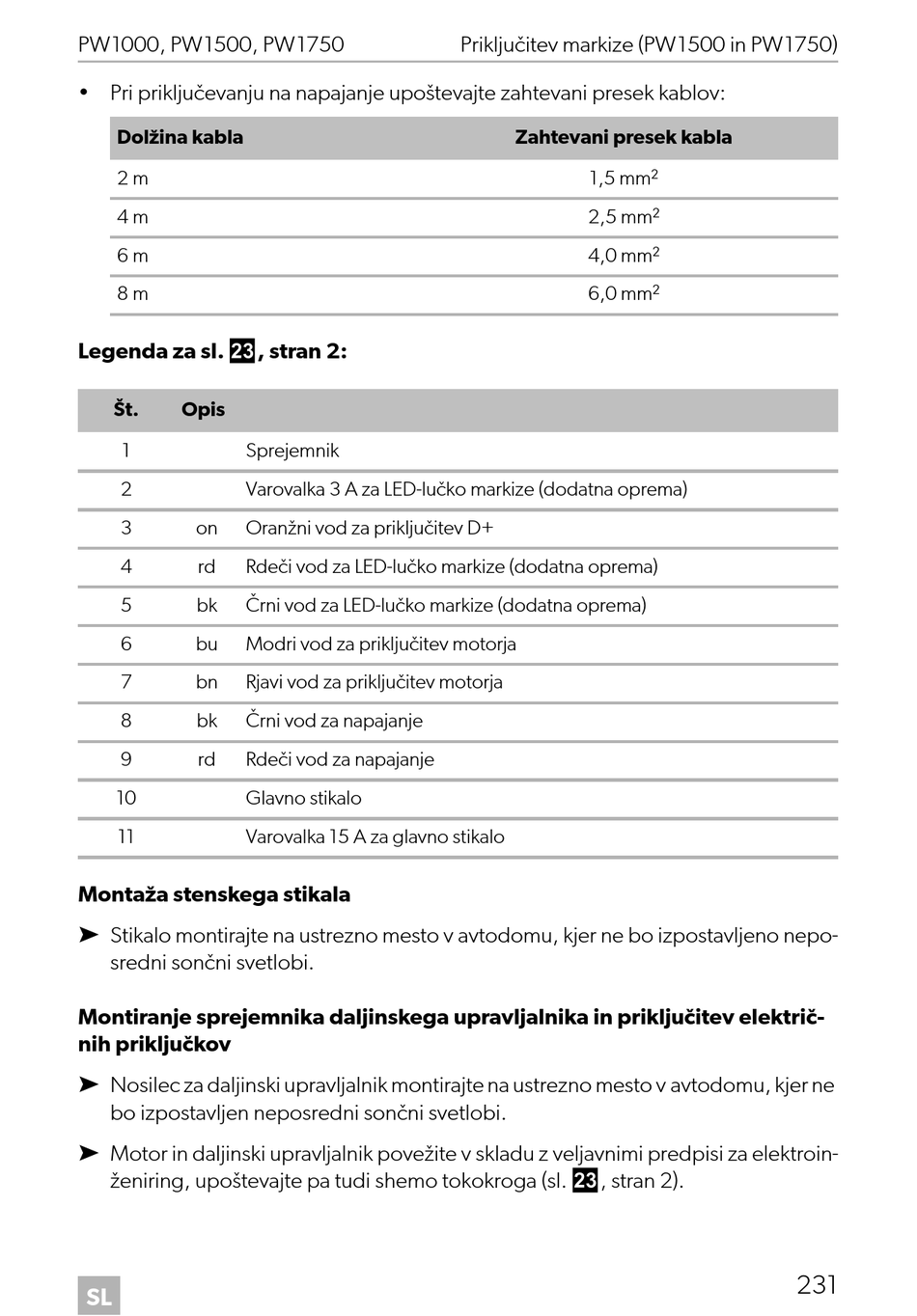

Dometic PERFECTWALL Montageanleitung Seite 231

PW1000, PW1500, PW1750
• Pri priključevanju na napajanje upoštevajte zahtevani presek kablov:
Dolžina kabla
2 m
4 m
6 m
8 m
Legenda za sl. m, stran 2:
Št. Opis
1 Sprejemnik
2 Varovalka 3 A za LED-lučko markize (dodatna oprema)
3 on Oranžni vod za priključitev D+
4 rd Rdeči vod za LED-lučko markize (dodatna oprema)
5 bk Črni vod za LED-lučko markize (dodatna oprema)
6 bu Modri vod za priključitev motorja
7 bn Rjavi vod za priključitev motorja
8 bk Črni vod za napajanje
9 rd Rdeči vod za napajanje
10 Glavno stikalo
11 Varovalka 15 A za glavno stikalo
Montaža stenskega stikala
➤ Stikalo montirajte na ustrezno mesto v avtodomu, kjer ne bo izpostavljeno nepo-
sredni sončni svetlobi.
Montiranje sprejemnika daljinskega upravljalnika in priključitev električ-
nih priključkov
➤ Nosilec za daljinski upravljalnik montirajte na ustrezno mesto v avtodomu, kjer ne
bo izpostavljen neposredni sončni svetlobi.
➤ Motor in daljinski upravljalnik povežite v skladu z veljavnimi predpisi za elektroin-
ženiring, upoštevajte pa tudi shemo tokokroga (sl. m, stran 2).
SL
Priključitev markize (PW1500 in PW1750)
Zahtevani presek kabla
1,5 mm²
2,5 mm²
4,0 mm²
6,0 mm²
