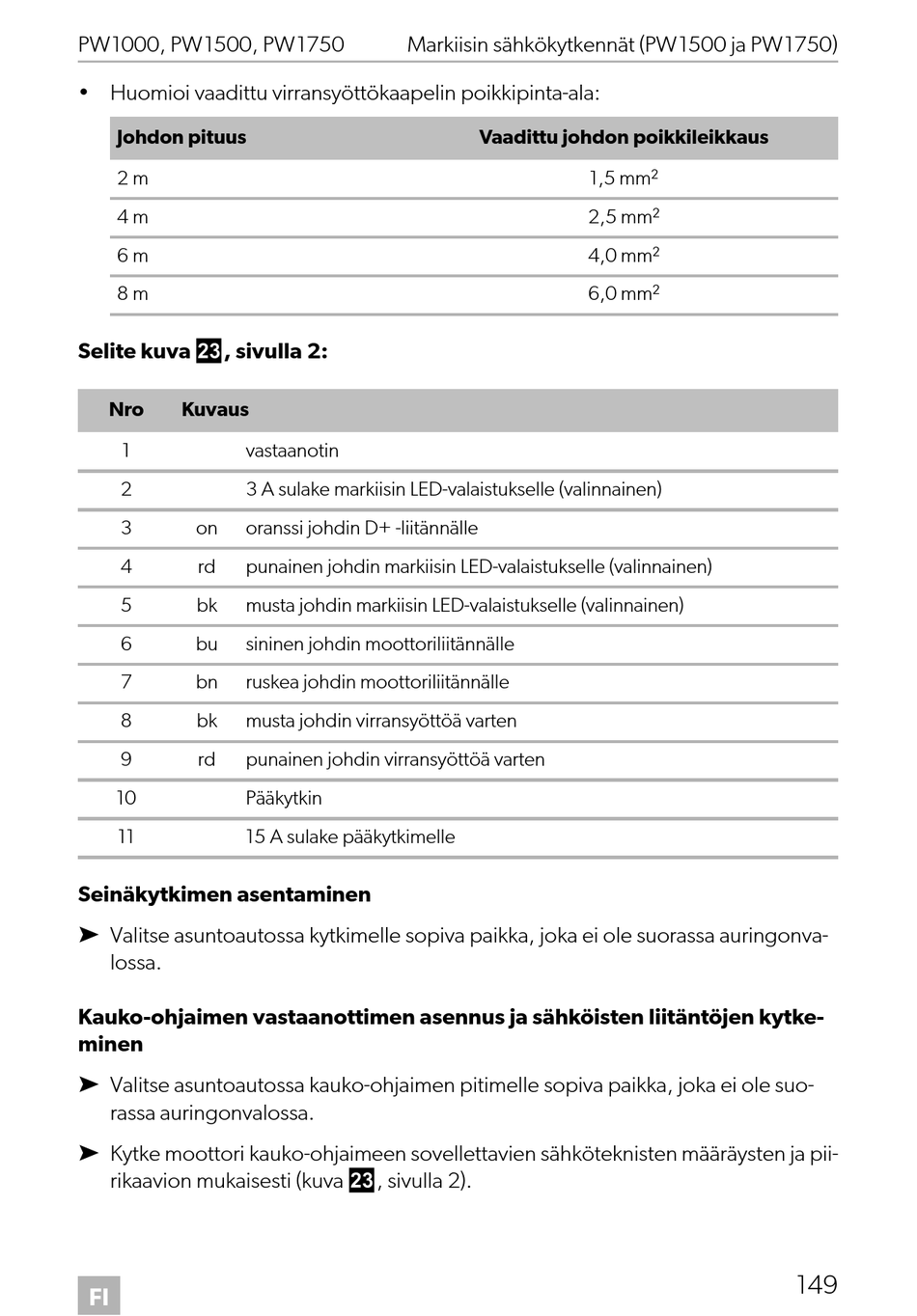

Dometic PERFECTWALL Montageanleitung Seite 149

PW1000, PW1500, PW1750
• Huomioi vaadittu virransyöttökaapelin poikkipinta-ala:
Johdon pituus
2 m
4 m
6 m
8 m
Selite kuva m, sivulla 2:
Nro Kuvaus
1 vastaanotin
2 3 A sulake markiisin LED-valaistukselle (valinnainen)
3 on oranssi johdin D+ -liitännälle
4 rd punainen johdin markiisin LED-valaistukselle (valinnainen)
5 bk musta johdin markiisin LED-valaistukselle (valinnainen)
6 bu sininen johdin moottoriliitännälle
7 bn ruskea johdin moottoriliitännälle
8 bk musta johdin virransyöttöä varten
9 rd punainen johdin virransyöttöä varten
10 Pääkytkin
11 15 A sulake pääkytkimelle
Seinäkytkimen asentaminen
➤ Valitse asuntoautossa kytkimelle sopiva paikka, joka ei ole suorassa auringonva-
lossa.
Kauko-ohjaimen vastaanottimen asennus ja sähköisten liitäntöjen kytke-
minen
➤ Valitse asuntoautossa kauko-ohjaimen pitimelle sopiva paikka, joka ei ole suo-
rassa auringonvalossa.
➤ Kytke moottori kauko-ohjaimeen sovellettavien sähköteknisten määräysten ja pii-
rikaavion mukaisesti (kuva m, sivulla 2).
FI
Markiisin sähkökytkennät (PW1500 ja PW1750)
Vaadittu johdon poikkileikkaus
1,5 mm²
2,5 mm²
4,0 mm²
6,0 mm²
