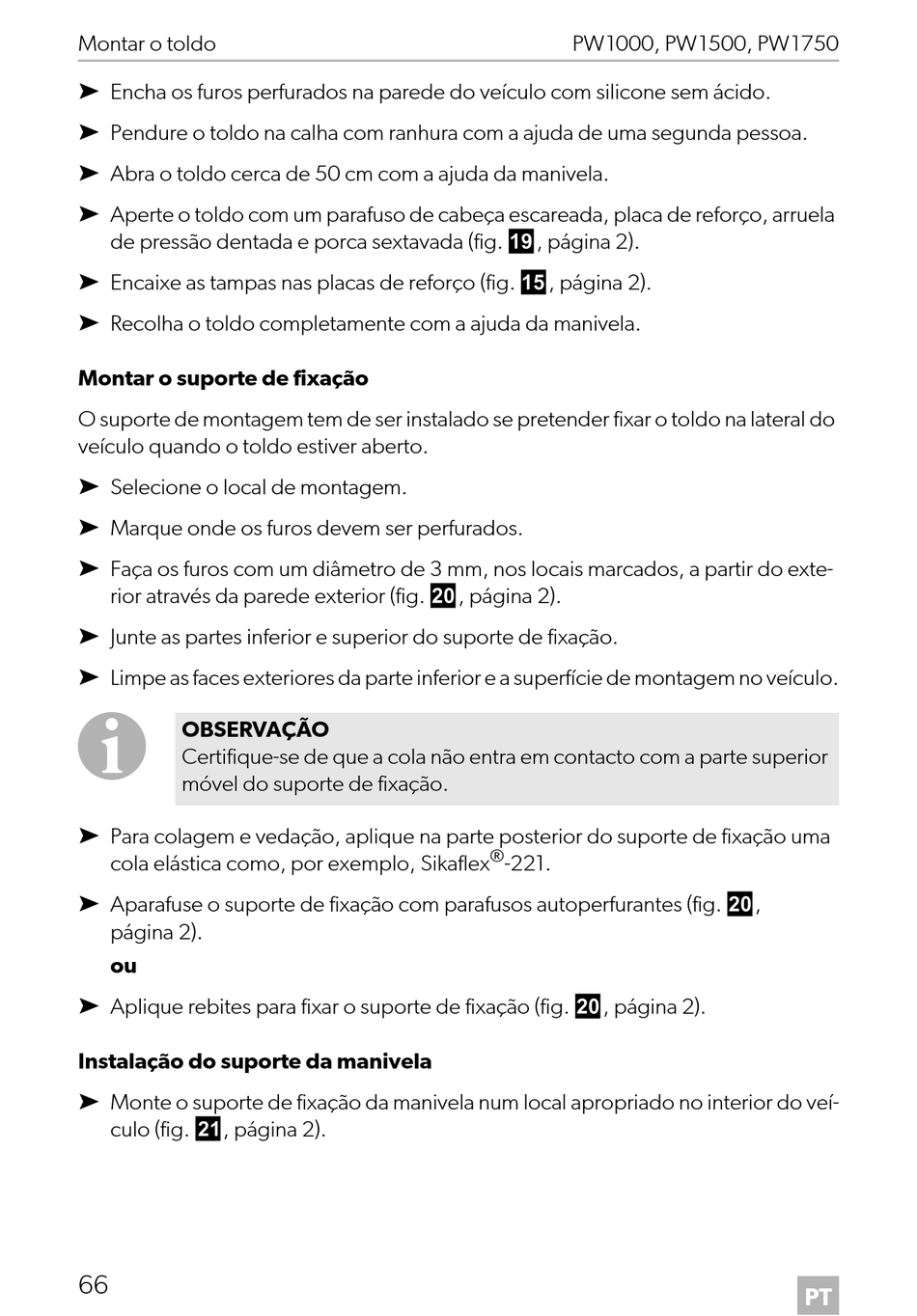

Dometic PERFECTWALL Montageanleitung Seite 66

Montar o toldo
➤ Encha os furos perfurados na parede do veículo com silicone sem ácido.
➤ Pendure o toldo na calha com ranhura com a ajuda de uma segunda pessoa.
➤ Abra o toldo cerca de 50 cm com a ajuda da manivela.
➤ Aperte o toldo com um parafuso de cabeça escareada, placa de reforço, arruela
de pressão dentada e porca sextavada (fig. i, página 2).
➤ Encaixe as tampas nas placas de reforço (fig. e, página 2).
➤ Recolha o toldo completamente com a ajuda da manivela.
Montar o suporte de fixação
O suporte de montagem tem de ser instalado se pretender fixar o toldo na lateral do
veículo quando o toldo estiver aberto.
➤ Selecione o local de montagem.
➤ Marque onde os furos devem ser perfurados.
➤ Faça os furos com um diâmetro de 3 mm, nos locais marcados, a partir do exte-
rior através da parede exterior (fig. j, página 2).
➤ Junte as partes inferior e superior do suporte de fixação.
➤ Limpe as faces exteriores da parte inferior e a superfície de montagem no veículo.
I
OBSERVAÇÃO
Certifique-se de que a cola não entra em contacto com a parte superior
móvel do suporte de fixação.
➤ Para colagem e vedação, aplique na parte posterior do suporte de fixação uma
cola elástica como, por exemplo, Sikaflex
➤ Aparafuse o suporte de fixação com parafusos autoperfurantes (fig. j,
página 2).
ou
➤ Aplique rebites para fixar o suporte de fixação (fig. j, página 2).
Instalação do suporte da manivela
➤ Monte o suporte de fixação da manivela num local apropriado no interior do veí-
culo (fig. k, página 2).
66
PW1000, PW1500, PW1750
®
-221.
PT
