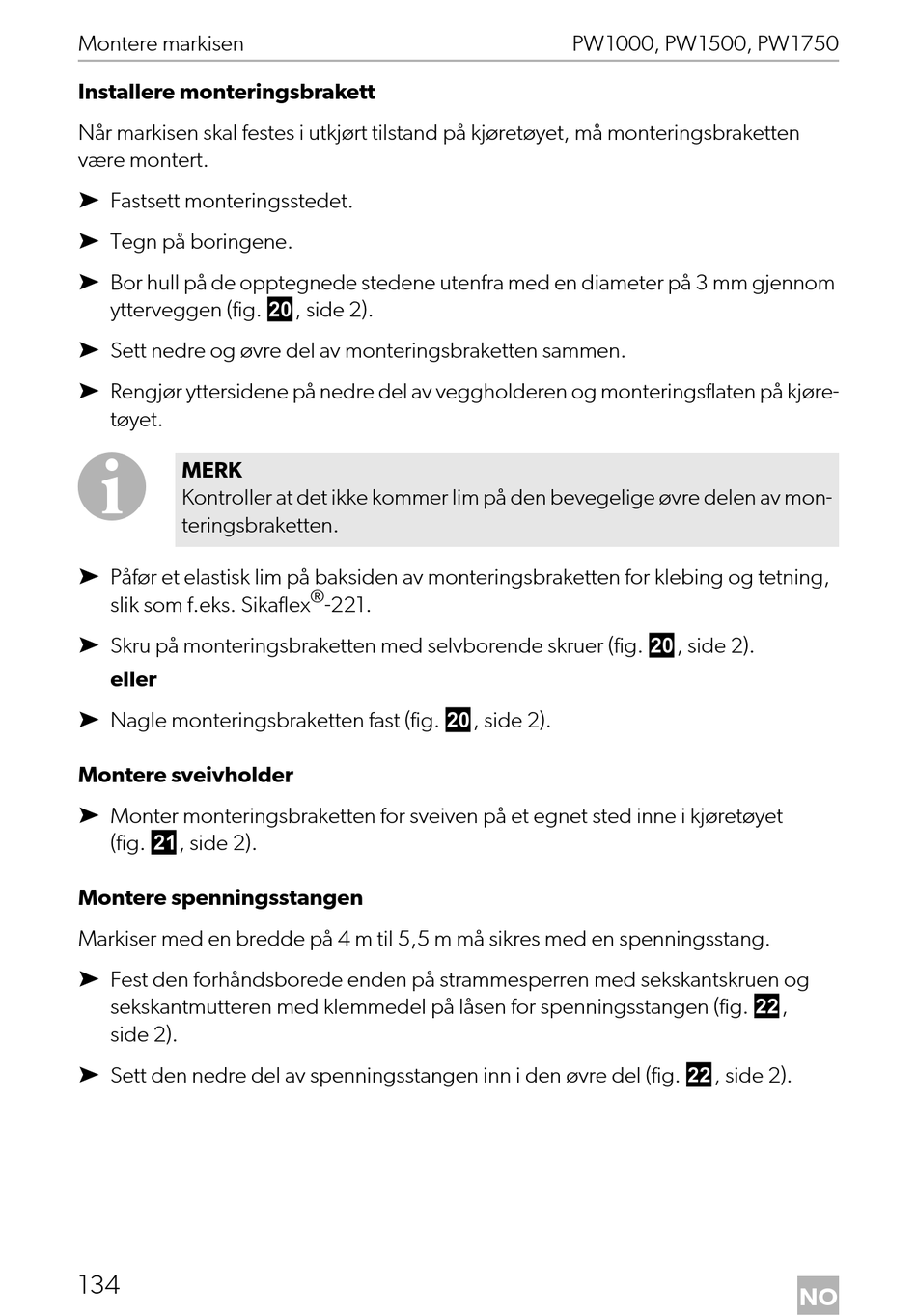

Montere markisen
Installere monteringsbrakett
Når markisen skal festes i utkjørt tilstand på kjøretøyet, må monteringsbraketten
være montert.
➤ Fastsett monteringsstedet.
➤ Tegn på boringene.
➤ Bor hull på de opptegnede stedene utenfra med en diameter på 3 mm gjennom
ytterveggen (fig. j, side 2).
➤ Sett nedre og øvre del av monteringsbraketten sammen.
➤ Rengjør yttersidene på nedre del av veggholderen og monteringsflaten på kjøre-
tøyet.
I
MERK
Kontroller at det ikke kommer lim på den bevegelige øvre delen av mon-
teringsbraketten.
➤ Påfør et elastisk lim på baksiden av monteringsbraketten for klebing og tetning,
slik som f.eks. Sikaflex
➤ Skru på monteringsbraketten med selvborende skruer (fig. j, side 2).
eller
➤ Nagle monteringsbraketten fast (fig. j, side 2).
Montere sveivholder
➤ Monter monteringsbraketten for sveiven på et egnet sted inne i kjøretøyet
(fig. k, side 2).
Montere spenningsstangen
Markiser med en bredde på 4 m til 5,5 m må sikres med en spenningsstang.
➤ Fest den forhåndsborede enden på strammesperren med sekskantskruen og
sekskantmutteren med klemmedel på låsen for spenningsstangen (fig. l,
side 2).
➤ Sett den nedre del av spenningsstangen inn i den øvre del (fig. l, side 2).
