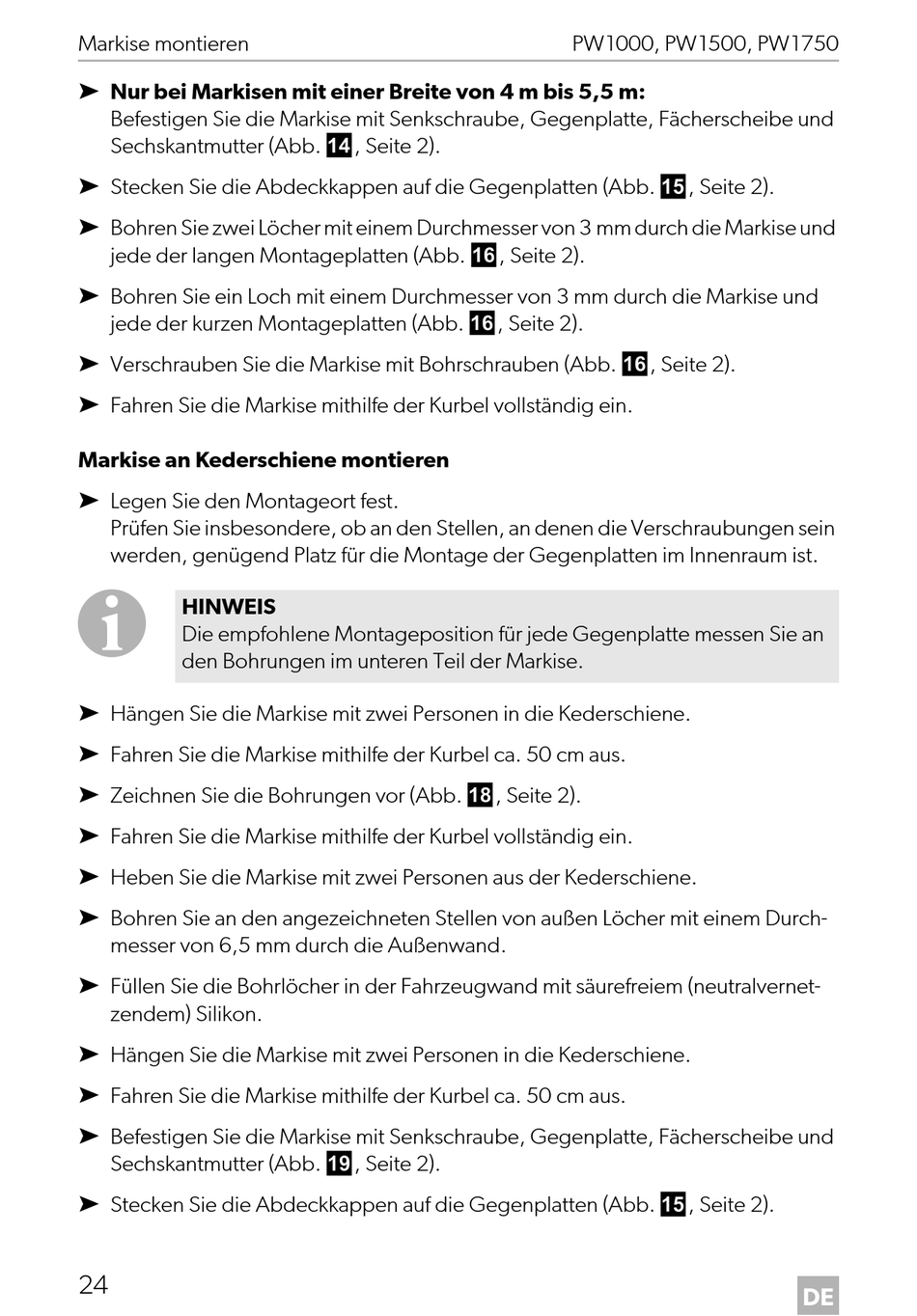

Dometic PERFECTWALL Montageanleitung Seite 24

Markise montieren
➤ Nur bei Markisen mit einer Breite von 4 m bis 5,5 m:
Befestigen Sie die Markise mit Senkschraube, Gegenplatte, Fächerscheibe und
Sechskantmutter (Abb. d, Seite 2).
➤ Stecken Sie die Abdeckkappen auf die Gegenplatten (Abb. e, Seite 2).
➤ Bohren Sie zwei Löcher mit einem Durchmesser von 3 mm durch die Markise und
jede der langen Montageplatten (Abb. f, Seite 2).
➤ Bohren Sie ein Loch mit einem Durchmesser von 3 mm durch die Markise und
jede der kurzen Montageplatten (Abb. f, Seite 2).
➤ Verschrauben Sie die Markise mit Bohrschrauben (Abb. f, Seite 2).
➤ Fahren Sie die Markise mithilfe der Kurbel vollständig ein.
Markise an Kederschiene montieren
➤ Legen Sie den Montageort fest.
Prüfen Sie insbesondere, ob an den Stellen, an denen die Verschraubungen sein
werden, genügend Platz für die Montage der Gegenplatten im Innenraum ist.
I
HINWEIS
Die empfohlene Montageposition für jede Gegenplatte messen Sie an
den Bohrungen im unteren Teil der Markise.
➤ Hängen Sie die Markise mit zwei Personen in die Kederschiene.
➤ Fahren Sie die Markise mithilfe der Kurbel ca. 50 cm aus.
➤ Zeichnen Sie die Bohrungen vor (Abb. h, Seite 2).
➤ Fahren Sie die Markise mithilfe der Kurbel vollständig ein.
➤ Heben Sie die Markise mit zwei Personen aus der Kederschiene.
➤ Bohren Sie an den angezeichneten Stellen von außen Löcher mit einem Durch-
messer von 6,5 mm durch die Außenwand.
➤ Füllen Sie die Bohrlöcher in der Fahrzeugwand mit säurefreiem (neutralvernet-
zendem) Silikon.
➤ Hängen Sie die Markise mit zwei Personen in die Kederschiene.
➤ Fahren Sie die Markise mithilfe der Kurbel ca. 50 cm aus.
➤ Befestigen Sie die Markise mit Senkschraube, Gegenplatte, Fächerscheibe und
Sechskantmutter (Abb. i, Seite 2).
➤ Stecken Sie die Abdeckkappen auf die Gegenplatten (Abb. e, Seite 2).
24
PW1000, PW1500, PW1750
DE
