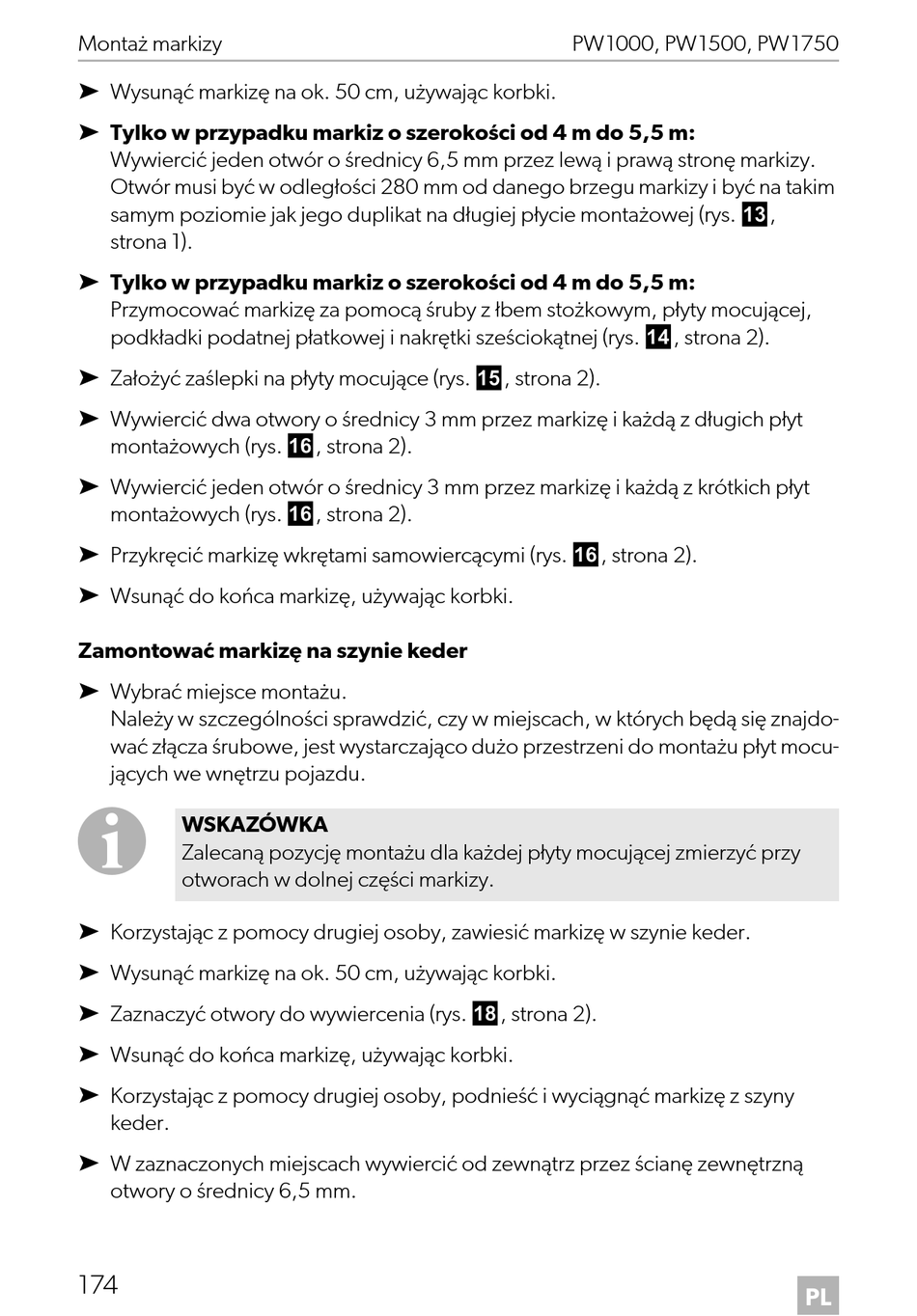

Montaż markizy
➤ Wysunąć markizę na ok. 50 cm, używając korbki.
➤ Tylko w przypadku markiz o szerokości od 4 m do 5,5 m:
Wywiercić jeden otwór o średnicy 6,5 mm przez lewą i prawą stronę markizy.
Otwór musi być w odległości 280 mm od danego brzegu markizy i być na takim
samym poziomie jak jego duplikat na długiej płycie montażowej (rys. c,
strona 1).
➤ Tylko w przypadku markiz o szerokości od 4 m do 5,5 m:
Przymocować markizę za pomocą śruby z łbem stożkowym, płyty mocującej,
podkładki podatnej płatkowej i nakrętki sześciokątnej (rys. d, strona 2).
➤ Założyć zaślepki na płyty mocujące (rys. e, strona 2).
➤ Wywiercić dwa otwory o średnicy 3 mm przez markizę i każdą z długich płyt
montażowych (rys. f, strona 2).
➤ Wywiercić jeden otwór o średnicy 3 mm przez markizę i każdą z krótkich płyt
montażowych (rys. f, strona 2).
➤ Przykręcić markizę wkrętami samowiercącymi (rys. f, strona 2).
➤ Wsunąć do końca markizę, używając korbki.
Zamontować markizę na szynie keder
➤ Wybrać miejsce montażu.
Należy w szczególności sprawdzić, czy w miejscach, w których będą się znajdo-
wać złącza śrubowe, jest wystarczająco dużo przestrzeni do montażu płyt mocu-
jących we wnętrzu pojazdu.
I
WSKAZÓWKA
Zalecaną pozycję montażu dla każdej płyty mocującej zmierzyć przy
otworach w dolnej części markizy.
➤ Korzystając z pomocy drugiej osoby, zawiesić markizę w szynie keder.
➤ Wysunąć markizę na ok. 50 cm, używając korbki.
➤ Zaznaczyć otwory do wywiercenia (rys. h, strona 2).
➤ Wsunąć do końca markizę, używając korbki.
➤ Korzystając z pomocy drugiej osoby, podnieść i wyciągnąć markizę z szyny
keder.
➤ W zaznaczonych miejscach wywiercić od zewnątrz przez ścianę zewnętrzną
otwory o średnicy 6,5 mm.
