Dometic PERFECTWALL Montageanleitung Seite 199

PW1000, PW1500, PW1750

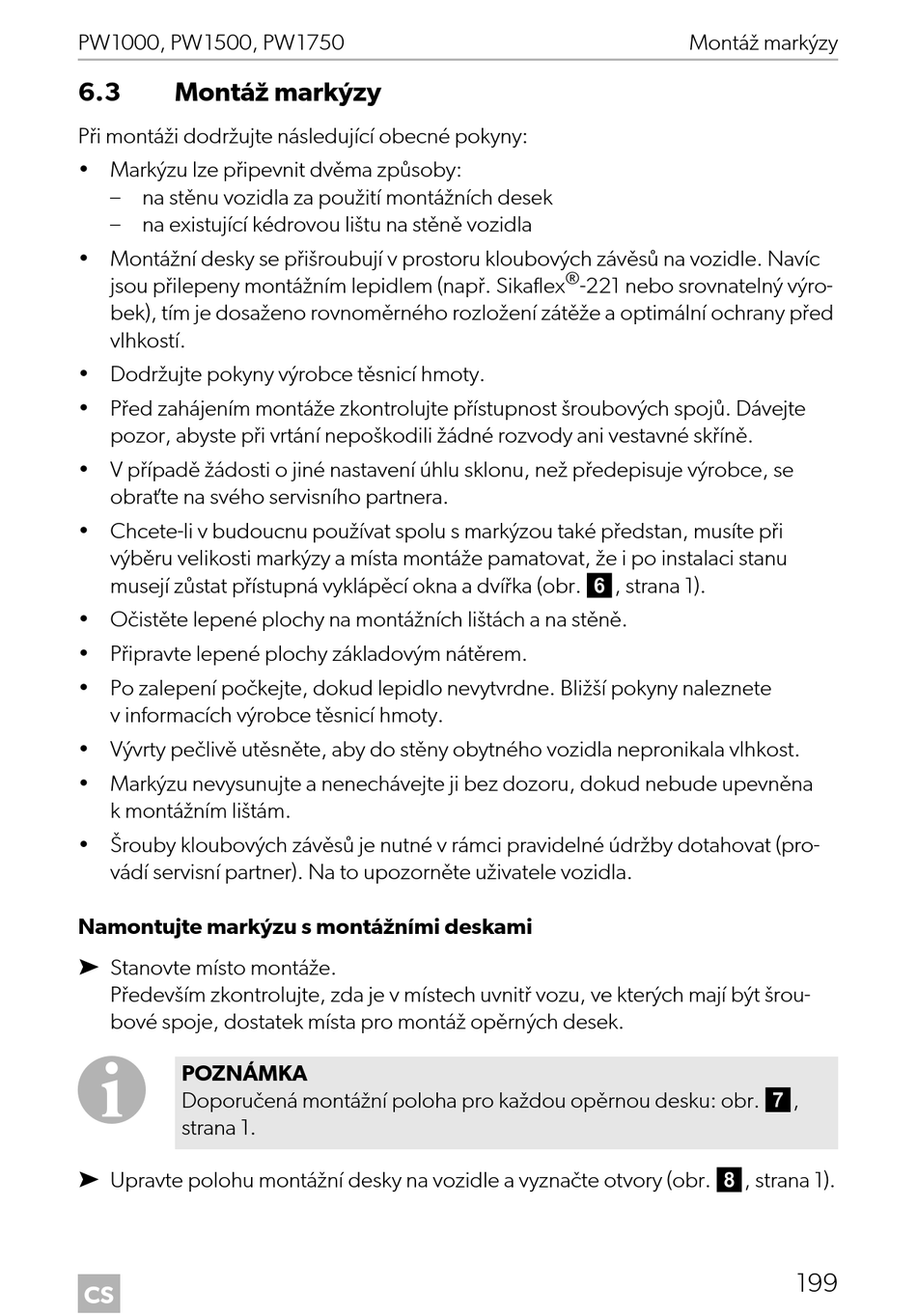

6.3 Montáž markýzy
Při montáži dodržujte následující obecné pokyny:
• Markýzu lze připevnit dvěma způsoby:
– na stěnu vozidla za použití montážních desek
– na existující kédrovou lištu na stěně vozidla
• Montážní desky se přišroubují v prostoru kloubových závěsů na vozidle. Navíc
jsou přilepeny montážním lepidlem (např. Sikaflex
bek), tím je dosaženo rovnoměrného rozložení zátěže a optimální ochrany před
vlhkostí.
• Dodržujte pokyny výrobce těsnicí hmoty.
• Před zahájením montáže zkontrolujte přístupnost šroubových spojů. Dávejte
pozor, abyste při vrtání nepoškodili žádné rozvody ani vestavné skříně.
• V případě žádosti o jiné nastavení úhlu sklonu, než předepisuje výrobce, se
obraťte na svého servisního partnera.
• Chcete-li v budoucnu používat spolu s markýzou také předstan, musíte při
výběru velikosti markýzy a místa montáže pamatovat, že i po instalaci stanu
musejí zůstat přístupná vyklápěcí okna a dvířka (obr. 6, strana 1).
• Očistěte lepené plochy na montážních lištách a na stěně.
• Připravte lepené plochy základovým nátěrem.
• Po zalepení počkejte, dokud lepidlo nevytvrdne. Bližší pokyny naleznete
v informacích výrobce těsnicí hmoty.
• Vývrty pečlivě utěsněte, aby do stěny obytného vozidla nepronikala vlhkost.
• Markýzu nevysunujte a nenechávejte ji bez dozoru, dokud nebude upevněna
k montážním lištám.
• Šrouby kloubových závěsů je nutné v rámci pravidelné údržby dotahovat (pro-
vádí servisní partner). Na to upozorněte uživatele vozidla.
Namontujte markýzu s montážními deskami
➤ Stanovte místo montáže.
Především zkontrolujte, zda je v místech uvnitř vozu, ve kterých mají být šrou-
bové spoje, dostatek místa pro montáž opěrných desek.
I
POZNÁMKA
Doporučená montážní poloha pro každou opěrnou desku: obr. 7,
strana 1.
➤ Upravte polohu montážní desky na vozidle a vyznačte otvory (obr. 8, strana 1).
CS
Montáž markýzy
®
-221 nebo srovnatelný výro-
199
