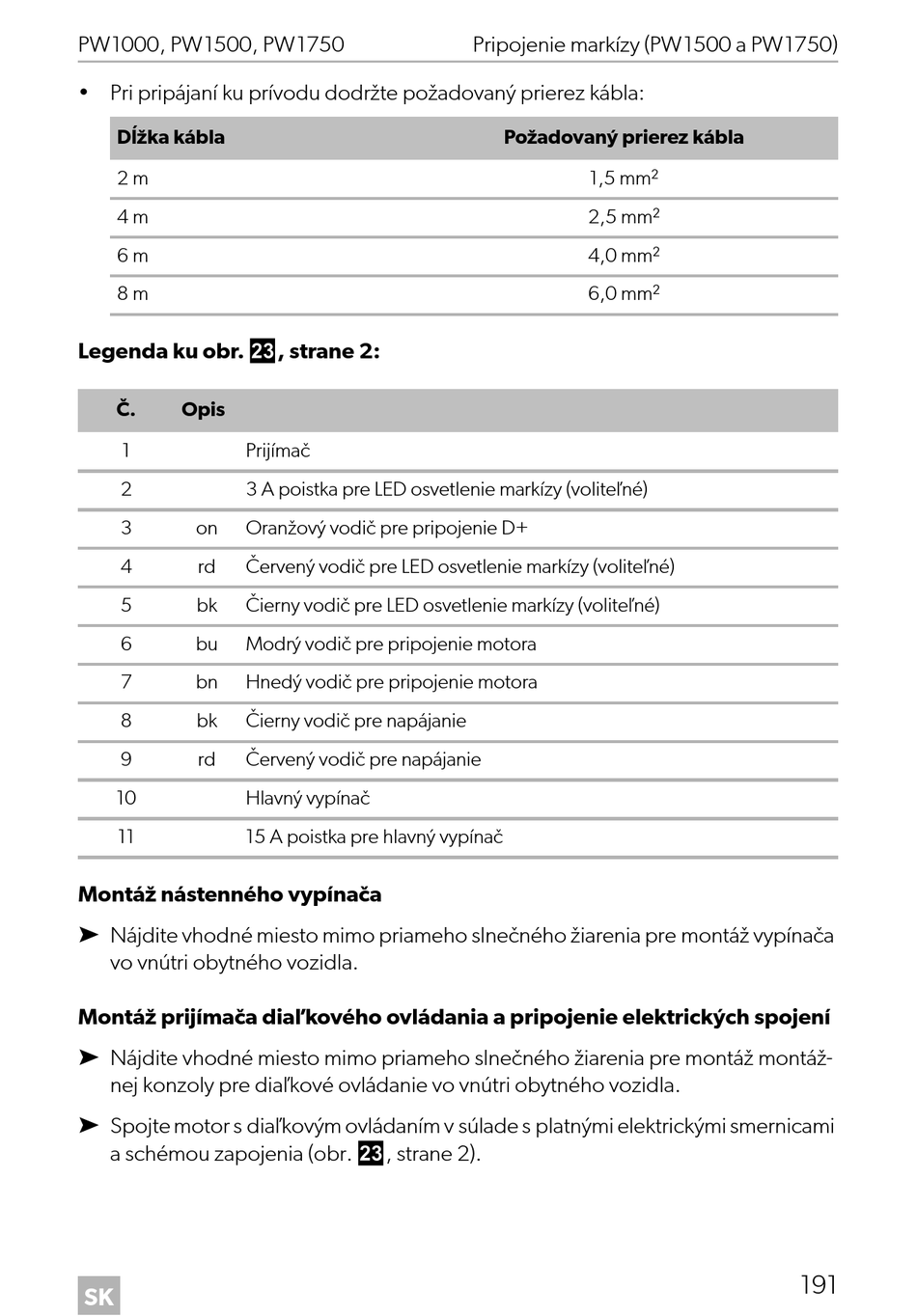

PW1000, PW1500, PW1750
• Pri pripájaní ku prívodu dodržte požadovaný prierez kábla:
Dĺžka kábla
2 m
4 m
6 m
8 m
Legenda ku obr. m, strane 2:
Č. Opis
1 Prijímač
2 3 A poistka pre LED osvetlenie markízy (voliteľné)
3 on Oranžový vodič pre pripojenie D+
4 rd Červený vodič pre LED osvetlenie markízy (voliteľné)
5 bk Čierny vodič pre LED osvetlenie markízy (voliteľné)
6 bu Modrý vodič pre pripojenie motora
7 bn Hnedý vodič pre pripojenie motora
8 bk Čierny vodič pre napájanie
9 rd Červený vodič pre napájanie
10 Hlavný vypínač
11 15 A poistka pre hlavný vypínač
Montáž nástenného vypínača
➤ Nájdite vhodné miesto mimo priameho slnečného žiarenia pre montáž vypínača
vo vnútri obytného vozidla.
Montáž prijímača diaľkového ovládania a pripojenie elektrických spojení
➤ Nájdite vhodné miesto mimo priameho slnečného žiarenia pre montáž montáž-
nej konzoly pre diaľkové ovládanie vo vnútri obytného vozidla.
➤ Spojte motor s diaľkovým ovládaním v súlade s platnými elektrickými smernicami
a schémou zapojenia (obr. m, strane 2).
SK
Pripojenie markízy (PW1500 a PW1750)
Požadovaný prierez kábla
1,5 mm²
2,5 mm²
4,0 mm²
6,0 mm²
