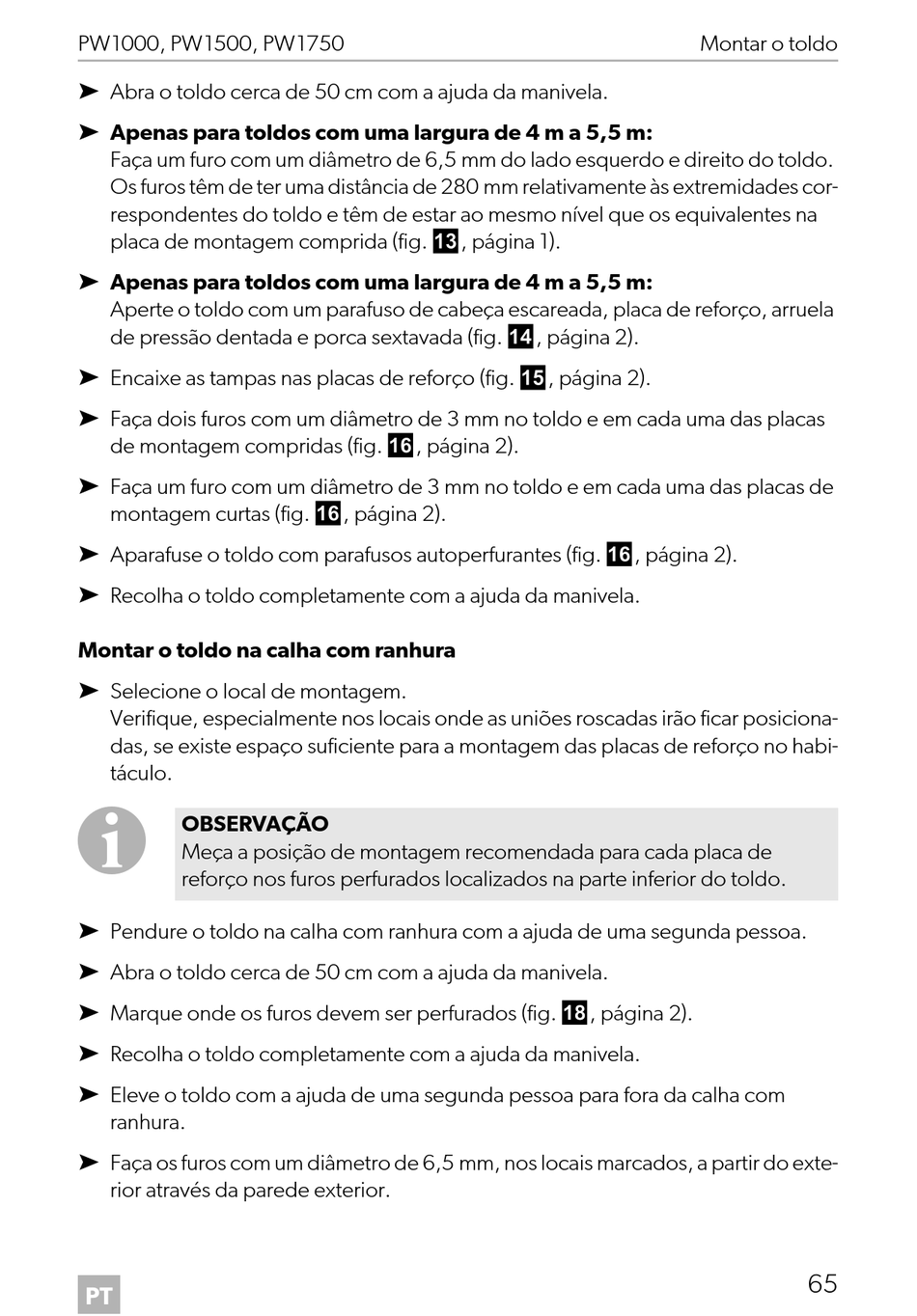

Dometic PERFECTWALL Montageanleitung Seite 65

PW1000, PW1500, PW1750
➤ Abra o toldo cerca de 50 cm com a ajuda da manivela.
➤ Apenas para toldos com uma largura de 4 m a 5,5 m:
Faça um furo com um diâmetro de 6,5 mm do lado esquerdo e direito do toldo.
Os furos têm de ter uma distância de 280 mm relativamente às extremidades cor-
respondentes do toldo e têm de estar ao mesmo nível que os equivalentes na
placa de montagem comprida (fig. c, página 1).
➤ Apenas para toldos com uma largura de 4 m a 5,5 m:
Aperte o toldo com um parafuso de cabeça escareada, placa de reforço, arruela
de pressão dentada e porca sextavada (fig. d, página 2).
➤ Encaixe as tampas nas placas de reforço (fig. e, página 2).
➤ Faça dois furos com um diâmetro de 3 mm no toldo e em cada uma das placas
de montagem compridas (fig. f, página 2).
➤ Faça um furo com um diâmetro de 3 mm no toldo e em cada uma das placas de
montagem curtas (fig. f, página 2).
➤ Aparafuse o toldo com parafusos autoperfurantes (fig. f, página 2).
➤ Recolha o toldo completamente com a ajuda da manivela.
Montar o toldo na calha com ranhura
➤ Selecione o local de montagem.
Verifique, especialmente nos locais onde as uniões roscadas irão ficar posiciona-
das, se existe espaço suficiente para a montagem das placas de reforço no habi-
táculo.
I
OBSERVAÇÃO
Meça a posição de montagem recomendada para cada placa de
reforço nos furos perfurados localizados na parte inferior do toldo.
➤ Pendure o toldo na calha com ranhura com a ajuda de uma segunda pessoa.
➤ Abra o toldo cerca de 50 cm com a ajuda da manivela.
➤ Marque onde os furos devem ser perfurados (fig. h, página 2).
➤ Recolha o toldo completamente com a ajuda da manivela.
➤ Eleve o toldo com a ajuda de uma segunda pessoa para fora da calha com
ranhura.
➤ Faça os furos com um diâmetro de 6,5 mm, nos locais marcados, a partir do exte-
rior através da parede exterior.
PT
Montar o toldo
65
