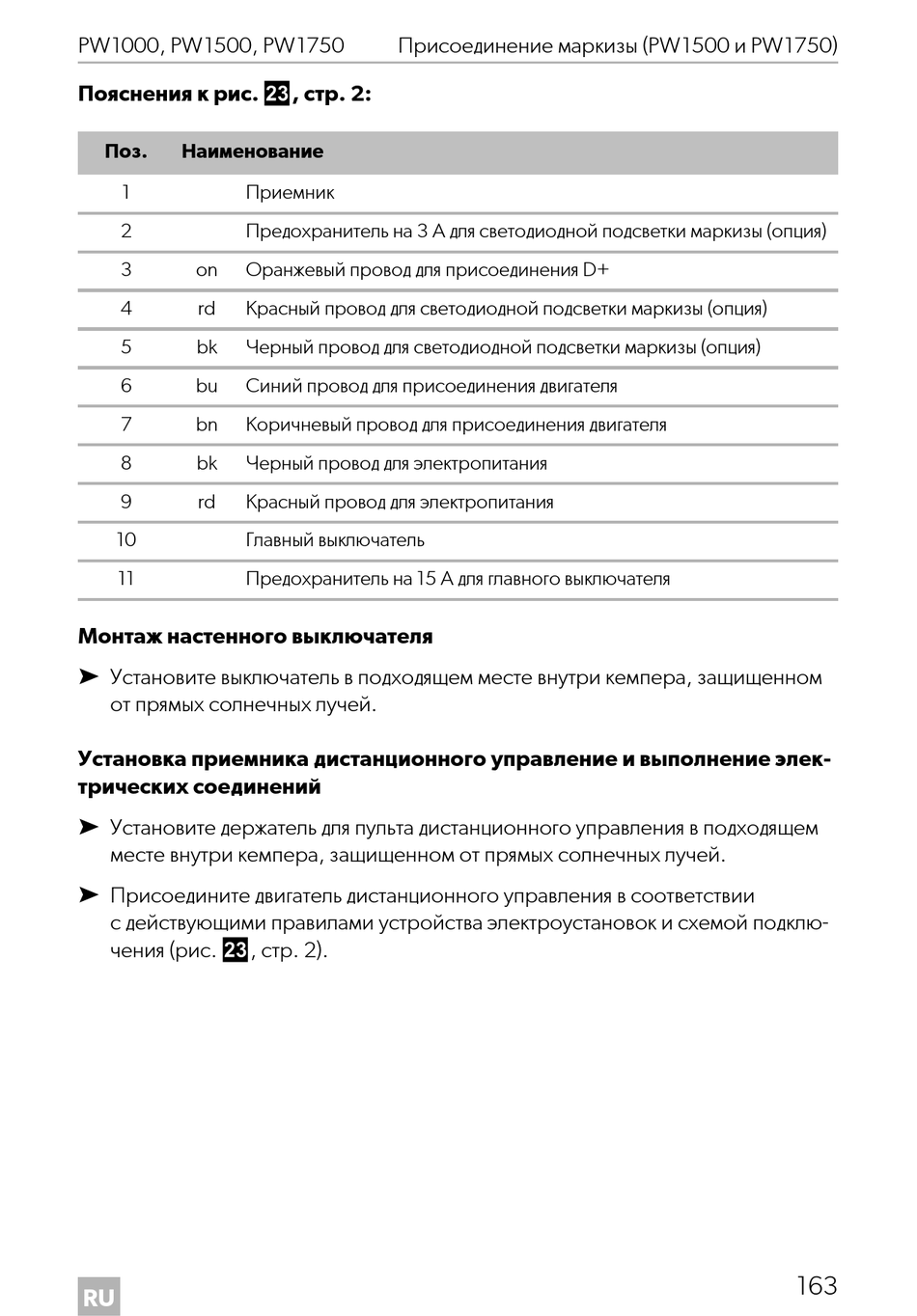

Пояснения к рис. m, стр. 2:
Поз. Наименование
1 Приемник
2 Предохранитель на 3 А для светодиодной подсветки маркизы (опция)
3 on Оранжевый провод для присоединения D+
4 rd Красный провод для светодиодной подсветки маркизы (опция)
5 bk Черный провод для светодиодной подсветки маркизы (опция)
6 bu Синий провод для присоединения двигателя
7 bn Коричневый провод для присоединения двигателя
8 bk Черный провод для электропитания
9 rd Красный провод для электропитания
10 Главный выключатель
11 Предохранитель на 15 A для главного выключателя
Монтаж настенного выключателя
➤ Установите выключатель в подходящем месте внутри кемпера, защищенном
от прямых солнечных лучей.
Установка приемника дистанционного управление и выполнение элек-
трических соединений
➤ Установите держатель для пульта дистанционного управления в подходящем
месте внутри кемпера, защищенном от прямых солнечных лучей.
➤ Присоедините двигатель дистанционного управления в соответствии
с действующими правилами устройства электроустановок и схемой подклю-
чения (рис. m, стр. 2).
RU
Присоединение маркизы (PW1500 и PW1750)
