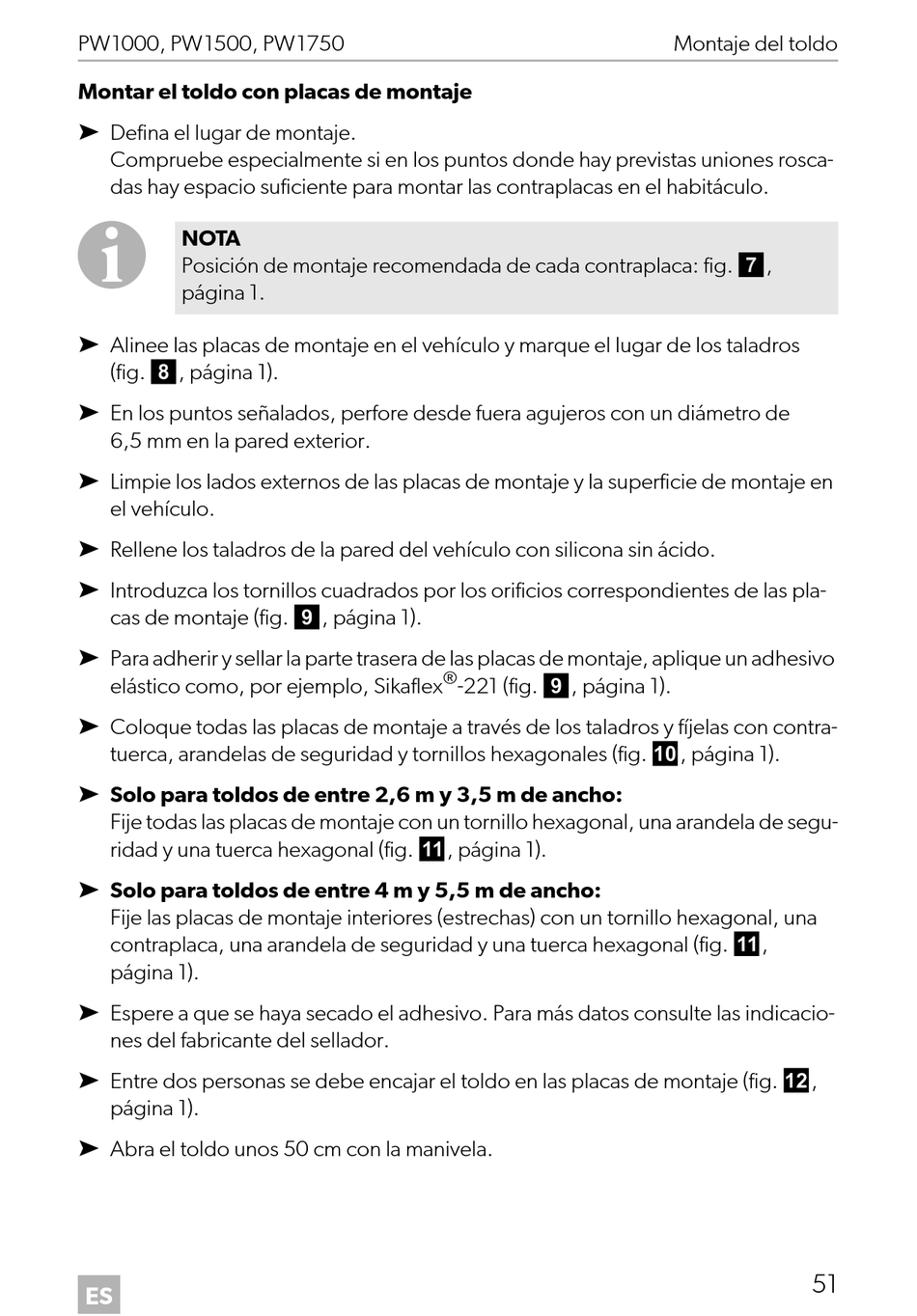

PW1000, PW1500, PW1750
Montar el toldo con placas de montaje
➤ Defina el lugar de montaje.
Compruebe especialmente si en los puntos donde hay previstas uniones rosca-
das hay espacio suficiente para montar las contraplacas en el habitáculo.
I
NOTA
Posición de montaje recomendada de cada contraplaca: fig. 7,
página 1.
➤ Alinee las placas de montaje en el vehículo y marque el lugar de los taladros
(fig. 8, página 1).
➤ En los puntos señalados, perfore desde fuera agujeros con un diámetro de
6,5 mm en la pared exterior.
➤ Limpie los lados externos de las placas de montaje y la superficie de montaje en
el vehículo.
➤ Rellene los taladros de la pared del vehículo con silicona sin ácido.
➤ Introduzca los tornillos cuadrados por los orificios correspondientes de las pla-
cas de montaje (fig. 9, página 1).
➤ Para adherir y sellar la parte trasera de las placas de montaje, aplique un adhesivo
elástico como, por ejemplo, Sikaflex
➤ Coloque todas las placas de montaje a través de los taladros y fíjelas con contra-
tuerca, arandelas de seguridad y tornillos hexagonales (fig. 0, página 1).
➤ Solo para toldos de entre 2,6 m y 3,5 m de ancho:
Fije todas las placas de montaje con un tornillo hexagonal, una arandela de segu-
ridad y una tuerca hexagonal (fig. a, página 1).
➤ Solo para toldos de entre 4 m y 5,5 m de ancho:
Fije las placas de montaje interiores (estrechas) con un tornillo hexagonal, una
contraplaca, una arandela de seguridad y una tuerca hexagonal (fig. a,
página 1).
➤ Espere a que se haya secado el adhesivo. Para más datos consulte las indicacio-
nes del fabricante del sellador.
➤ Entre dos personas se debe encajar el toldo en las placas de montaje (fig. b,
página 1).
➤ Abra el toldo unos 50 cm con la manivela.
ES
®
-221 (fig. 9, página 1).
Montaje del toldo
