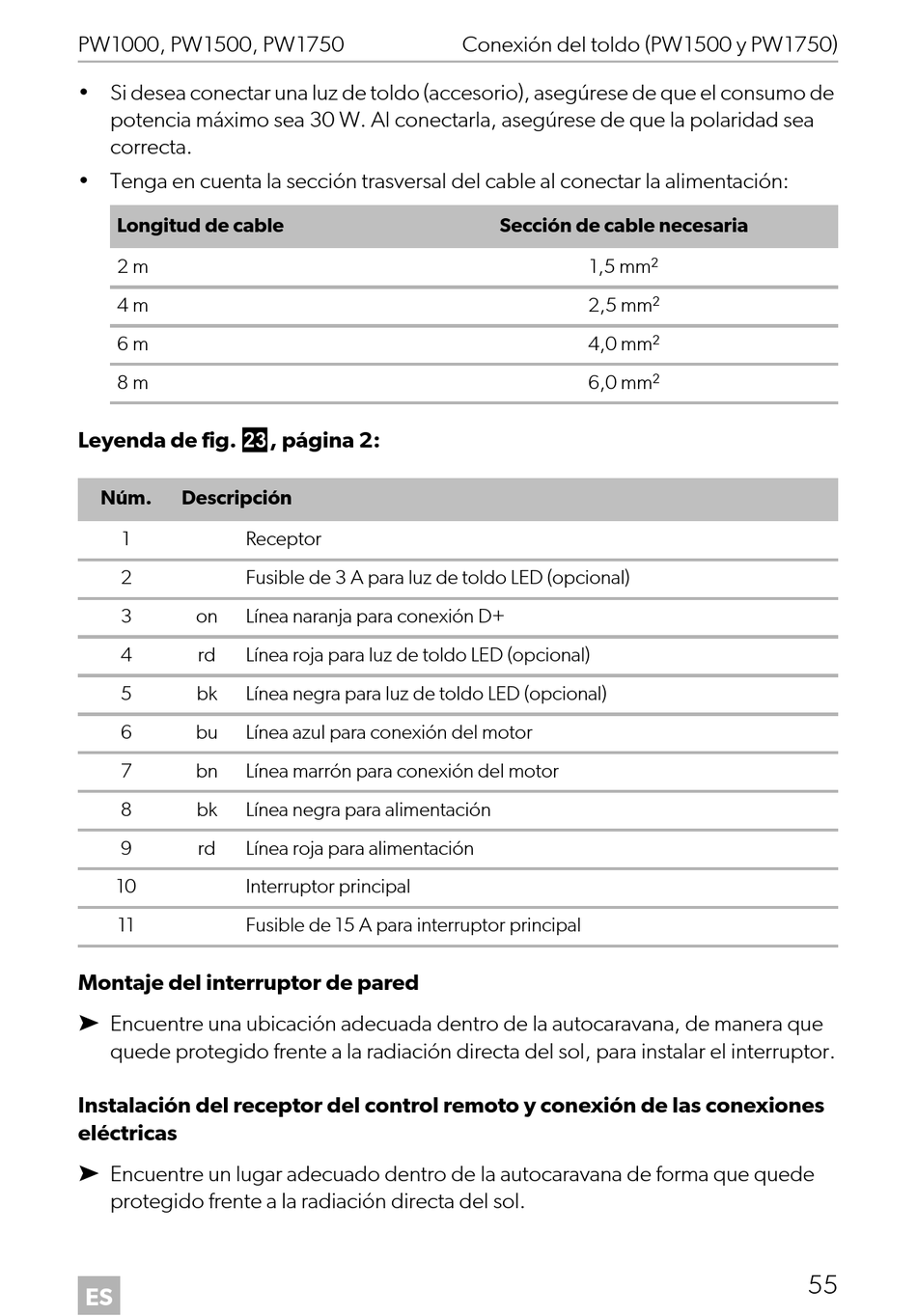

PW1000, PW1500, PW1750
• Si desea conectar una luz de toldo (accesorio), asegúrese de que el consumo de
potencia máximo sea 30 W. Al conectarla, asegúrese de que la polaridad sea
correcta.
• Tenga en cuenta la sección trasversal del cable al conectar la alimentación:
Longitud de cable
2 m
4 m
6 m
8 m
Leyenda de fig. m, página 2:
Núm. Descripción
1 Receptor
2 Fusible de 3 A para luz de toldo LED (opcional)
3 on Línea naranja para conexión D+
4 rd Línea roja para luz de toldo LED (opcional)
5 bk Línea negra para luz de toldo LED (opcional)
6 bu Línea azul para conexión del motor
7 bn Línea marrón para conexión del motor
8 bk Línea negra para alimentación
9 rd Línea roja para alimentación
10 Interruptor principal
11 Fusible de 15 A para interruptor principal
Montaje del interruptor de pared
➤ Encuentre una ubicación adecuada dentro de la autocaravana, de manera que
quede protegido frente a la radiación directa del sol, para instalar el interruptor.
Instalación del receptor del control remoto y conexión de las conexiones
eléctricas
➤ Encuentre un lugar adecuado dentro de la autocaravana de forma que quede
protegido frente a la radiación directa del sol.
ES
Conexión del toldo (PW1500 y PW1750)
Sección de cable necesaria
1,5 mm²
2,5 mm²
4,0 mm²
6,0 mm²
55
