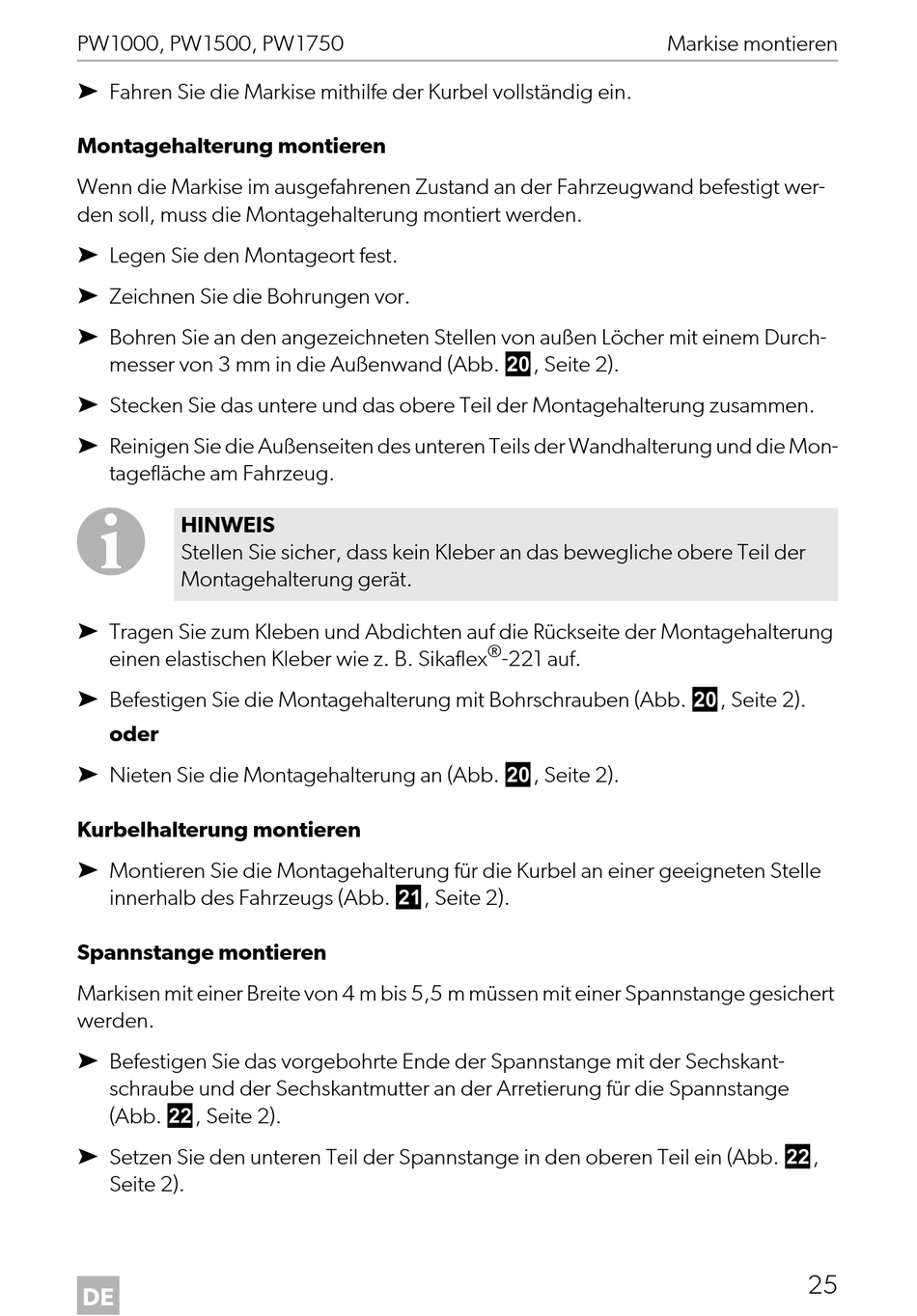

Dometic PERFECTWALL Montageanleitung Seite 25

PW1000, PW1500, PW1750
➤ Fahren Sie die Markise mithilfe der Kurbel vollständig ein.
Montagehalterung montieren
Wenn die Markise im ausgefahrenen Zustand an der Fahrzeugwand befestigt wer-
den soll, muss die Montagehalterung montiert werden.
➤ Legen Sie den Montageort fest.
➤ Zeichnen Sie die Bohrungen vor.
➤ Bohren Sie an den angezeichneten Stellen von außen Löcher mit einem Durch-
messer von 3 mm in die Außenwand (Abb. j, Seite 2).
➤ Stecken Sie das untere und das obere Teil der Montagehalterung zusammen.
➤ Reinigen Sie die Außenseiten des unteren Teils der Wandhalterung und die Mon-
tagefläche am Fahrzeug.
I
HINWEIS
Stellen Sie sicher, dass kein Kleber an das bewegliche obere Teil der
Montagehalterung gerät.
➤ Tragen Sie zum Kleben und Abdichten auf die Rückseite der Montagehalterung
einen elastischen Kleber wie z. B. Sikaflex
➤ Befestigen Sie die Montagehalterung mit Bohrschrauben (Abb. j, Seite 2).
oder
➤ Nieten Sie die Montagehalterung an (Abb. j, Seite 2).
Kurbelhalterung montieren
➤ Montieren Sie die Montagehalterung für die Kurbel an einer geeigneten Stelle
innerhalb des Fahrzeugs (Abb. k, Seite 2).
Spannstange montieren
Markisen mit einer Breite von 4 m bis 5,5 m müssen mit einer Spannstange gesichert
werden.
➤ Befestigen Sie das vorgebohrte Ende der Spannstange mit der Sechskant-
schraube und der Sechskantmutter an der Arretierung für die Spannstange
(Abb. l, Seite 2).
➤ Setzen Sie den unteren Teil der Spannstange in den oberen Teil ein (Abb. l,
Seite 2).
DE
®
-221 auf.
Markise montieren
25
