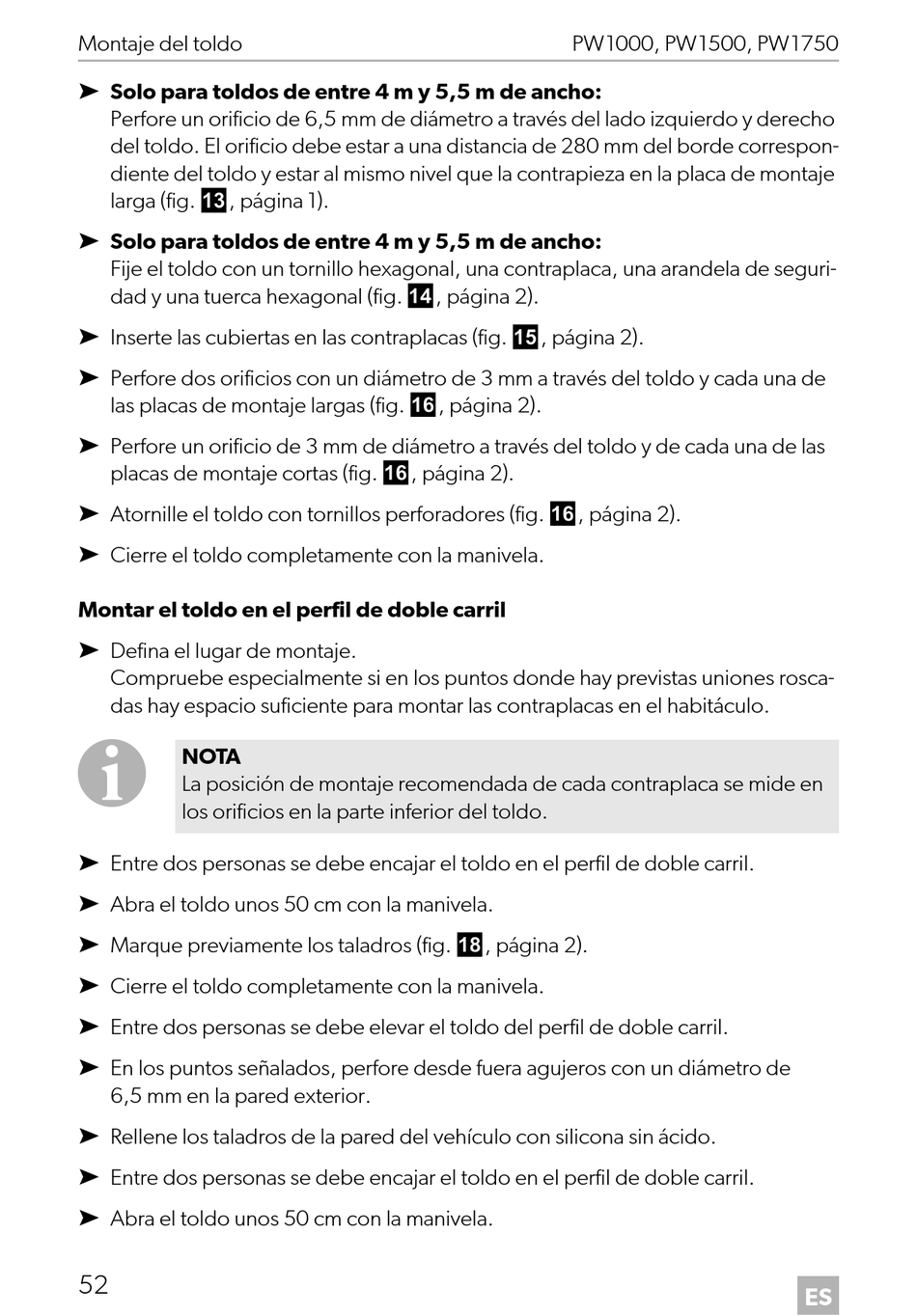

Montaje del toldo
➤ Solo para toldos de entre 4 m y 5,5 m de ancho:
Perfore un orificio de 6,5 mm de diámetro a través del lado izquierdo y derecho
del toldo. El orificio debe estar a una distancia de 280 mm del borde correspon-
diente del toldo y estar al mismo nivel que la contrapieza en la placa de montaje
larga (fig. c, página 1).
➤ Solo para toldos de entre 4 m y 5,5 m de ancho:
Fije el toldo con un tornillo hexagonal, una contraplaca, una arandela de seguri-
dad y una tuerca hexagonal (fig. d, página 2).
➤ Inserte las cubiertas en las contraplacas (fig. e, página 2).
➤ Perfore dos orificios con un diámetro de 3 mm a través del toldo y cada una de
las placas de montaje largas (fig. f, página 2).
➤ Perfore un orificio de 3 mm de diámetro a través del toldo y de cada una de las
placas de montaje cortas (fig. f, página 2).
➤ Atornille el toldo con tornillos perforadores (fig. f, página 2).
➤ Cierre el toldo completamente con la manivela.
Montar el toldo en el perfil de doble carril
➤ Defina el lugar de montaje.
Compruebe especialmente si en los puntos donde hay previstas uniones rosca-
das hay espacio suficiente para montar las contraplacas en el habitáculo.
I
NOTA
La posición de montaje recomendada de cada contraplaca se mide en
los orificios en la parte inferior del toldo.
➤ Entre dos personas se debe encajar el toldo en el perfil de doble carril.
➤ Abra el toldo unos 50 cm con la manivela.
➤ Marque previamente los taladros (fig. h, página 2).
➤ Cierre el toldo completamente con la manivela.
➤ Entre dos personas se debe elevar el toldo del perfil de doble carril.
➤ En los puntos señalados, perfore desde fuera agujeros con un diámetro de
6,5 mm en la pared exterior.
➤ Rellene los taladros de la pared del vehículo con silicona sin ácido.
➤ Entre dos personas se debe encajar el toldo en el perfil de doble carril.
➤ Abra el toldo unos 50 cm con la manivela.
