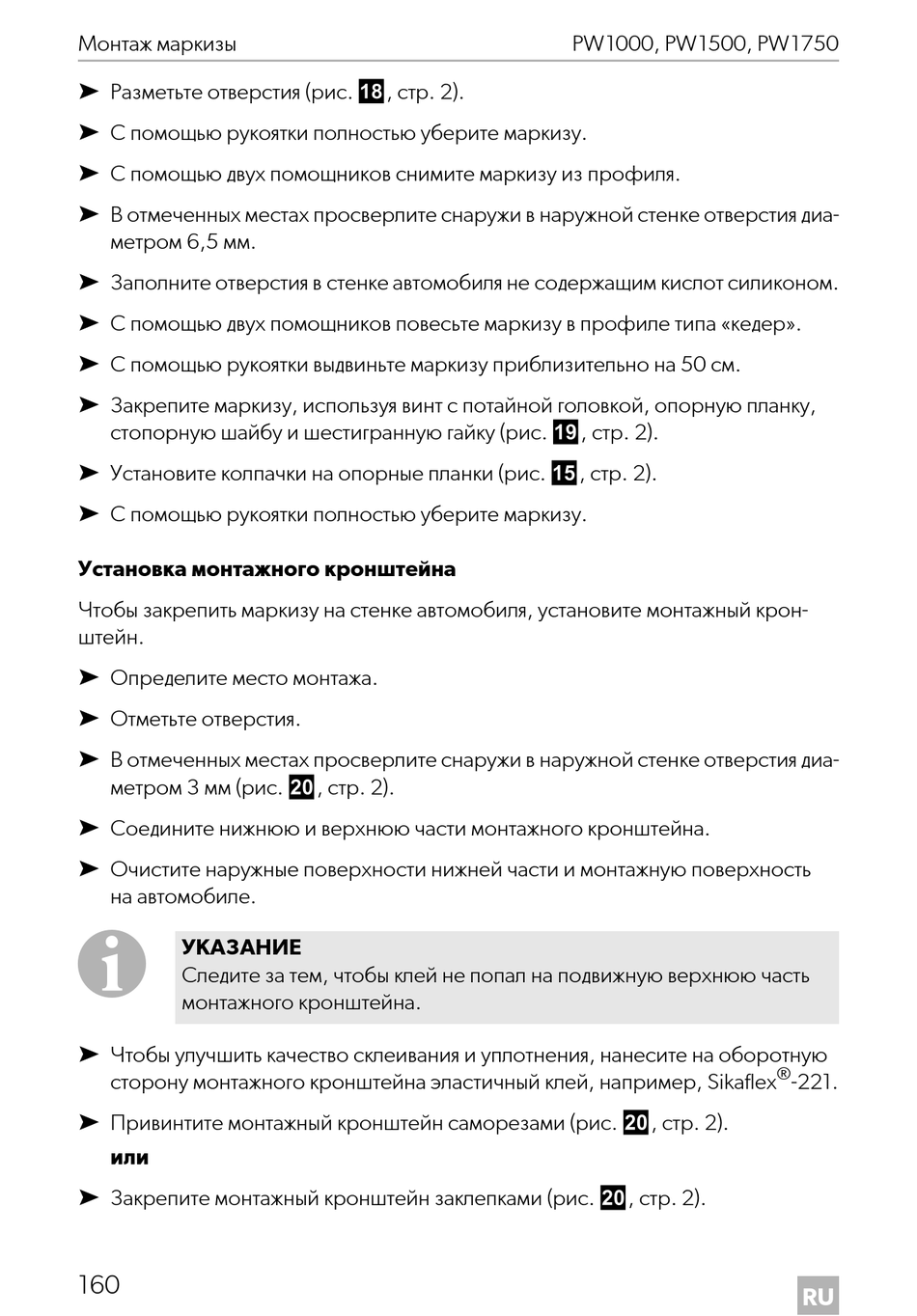

Dometic PERFECTWALL Montageanleitung Seite 160

Монтаж маркизы
➤ Разметьте отверстия (рис. h, стр. 2).
➤ С помощью рукоятки полностью уберите маркизу.
➤ С помощью двух помощников снимите маркизу из профиля.
➤ В отмеченных местах просверлите снаружи в наружной стенке отверстия диа-
метром 6,5 мм.
➤ Заполните отверстия в стенке автомобиля не содержащим кислот силиконом.
➤ С помощью двух помощников повесьте маркизу в профиле типа «кедер».
➤ С помощью рукоятки выдвиньте маркизу приблизительно на 50 см.
➤ Закрепите маркизу, используя винт с потайной головкой, опорную планку,
стопорную шайбу и шестигранную гайку (рис. i, стр. 2).
➤ Установите колпачки на опорные планки (рис. e, стр. 2).
➤ С помощью рукоятки полностью уберите маркизу.
Установка монтажного кронштейна
Чтобы закрепить маркизу на стенке автомобиля, установите монтажный крон-
штейн.
➤ Определите место монтажа.
➤ Отметьте отверстия.
➤ В отмеченных местах просверлите снаружи в наружной стенке отверстия диа-
метром 3 мм (рис. j, стр. 2).
➤ Соедините нижнюю и верхнюю части монтажного кронштейна.
➤ Очистите наружные поверхности нижней части и монтажную поверхность
на автомобиле.
I
УКАЗАНИЕ
Следите за тем, чтобы клей не попал на подвижную верхнюю часть
монтажного кронштейна.
➤ Чтобы улучшить качество склеивания и уплотнения, нанесите на оборотную
сторону монтажного кронштейна эластичный клей, например, Sikaflex
➤ Привинтите монтажный кронштейн саморезами (рис. j, стр. 2).
или
➤ Закрепите монтажный кронштейн заклепками (рис. j, стр. 2).
