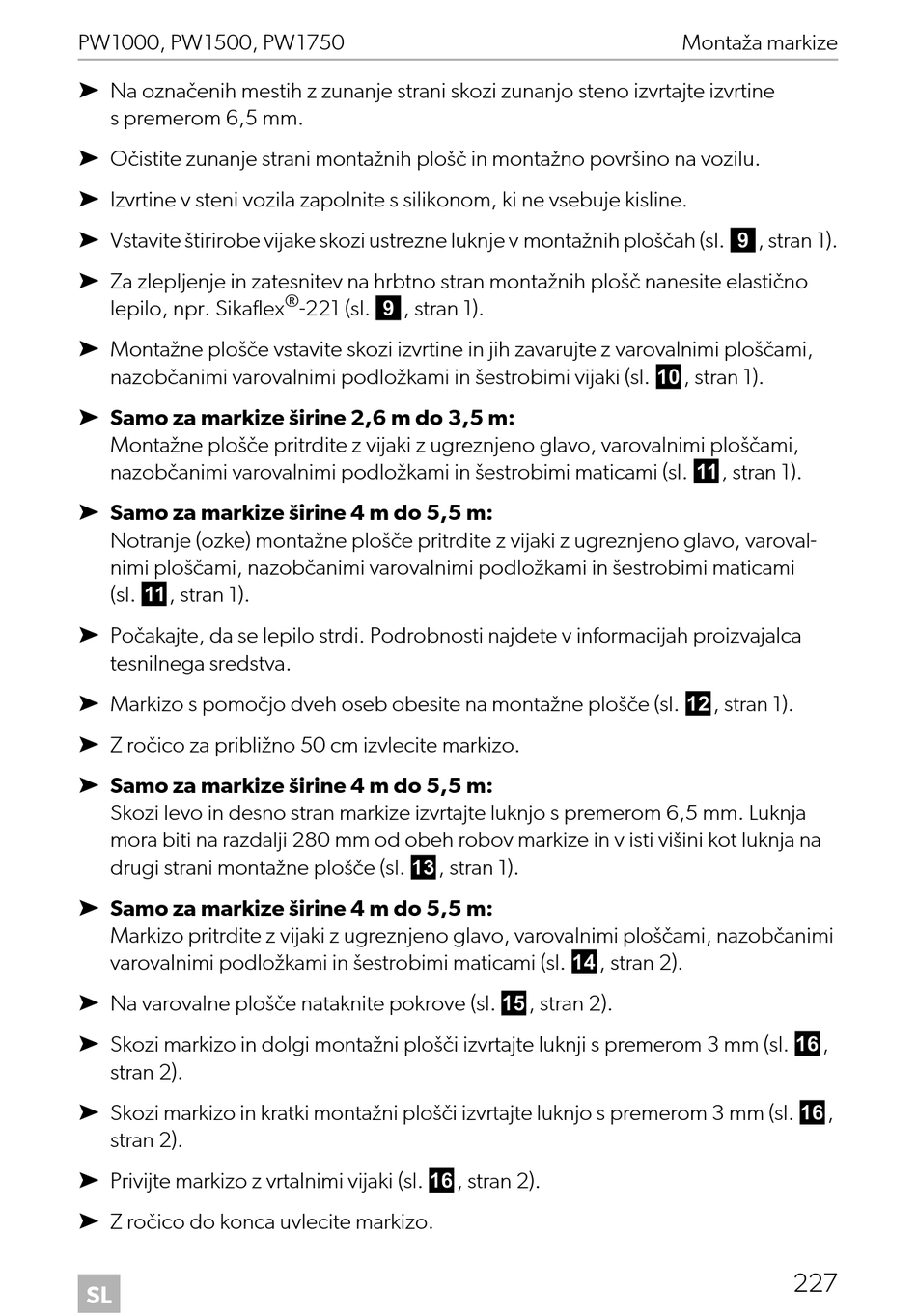

PW1000, PW1500, PW1750
➤ Na označenih mestih z zunanje strani skozi zunanjo steno izvrtajte izvrtine
s premerom 6,5 mm.
➤ Očistite zunanje strani montažnih plošč in montažno površino na vozilu.
➤ Izvrtine v steni vozila zapolnite s silikonom, ki ne vsebuje kisline.
➤ Vstavite štirirobe vijake skozi ustrezne luknje v montažnih ploščah (sl. 9, stran 1).
➤ Za zlepljenje in zatesnitev na hrbtno stran montažnih plošč nanesite elastično
lepilo, npr. Sikaflex
➤ Montažne plošče vstavite skozi izvrtine in jih zavarujte z varovalnimi ploščami,
nazobčanimi varovalnimi podložkami in šestrobimi vijaki (sl. 0, stran 1).
➤ Samo za markize širine 2,6 m do 3,5 m:
Montažne plošče pritrdite z vijaki z ugreznjeno glavo, varovalnimi ploščami,
nazobčanimi varovalnimi podložkami in šestrobimi maticami (sl. a, stran 1).
➤ Samo za markize širine 4 m do 5,5 m:
Notranje (ozke) montažne plošče pritrdite z vijaki z ugreznjeno glavo, varoval-
nimi ploščami, nazobčanimi varovalnimi podložkami in šestrobimi maticami
(sl. a, stran 1).
➤ Počakajte, da se lepilo strdi. Podrobnosti najdete v informacijah proizvajalca
tesnilnega sredstva.
➤ Markizo s pomočjo dveh oseb obesite na montažne plošče (sl. b, stran 1).
➤ Z ročico za približno 50 cm izvlecite markizo.
➤ Samo za markize širine 4 m do 5,5 m:
Skozi levo in desno stran markize izvrtajte luknjo s premerom 6,5 mm. Luknja
mora biti na razdalji 280 mm od obeh robov markize in v isti višini kot luknja na
drugi strani montažne plošče (sl. c, stran 1).
➤ Samo za markize širine 4 m do 5,5 m:
Markizo pritrdite z vijaki z ugreznjeno glavo, varovalnimi ploščami, nazobčanimi
varovalnimi podložkami in šestrobimi maticami (sl. d, stran 2).
➤ Na varovalne plošče nataknite pokrove (sl. e, stran 2).
➤ Skozi markizo in dolgi montažni plošči izvrtajte luknji s premerom 3 mm (sl. f,
stran 2).
➤ Skozi markizo in kratki montažni plošči izvrtajte luknjo s premerom 3 mm (sl. f,
stran 2).
➤ Privijte markizo z vrtalnimi vijaki (sl. f, stran 2).
➤ Z ročico do konca uvlecite markizo.
SL
®
-221 (sl. 9, stran 1).
Montaža markize
227
